Aufstellung und Verkabelung
Das SD750 kann mithilfe des mitgelieferten Kippständers auf einem Tisch aufgestellt, es
o
kann mithilfe der hinteren Befestigungslöcher an einer Wand montiert oder es kann flach
auf einem Schreibtisch oder auf einer anderen Fläche abgelegt werden.
Es können bis zu drei 4‐20 mA DC Druckaufnehmer (zweiadrig) an der Unterseite des
o
SD750, wie in der Abbildung unten dargestellt, angeschlossen werden.

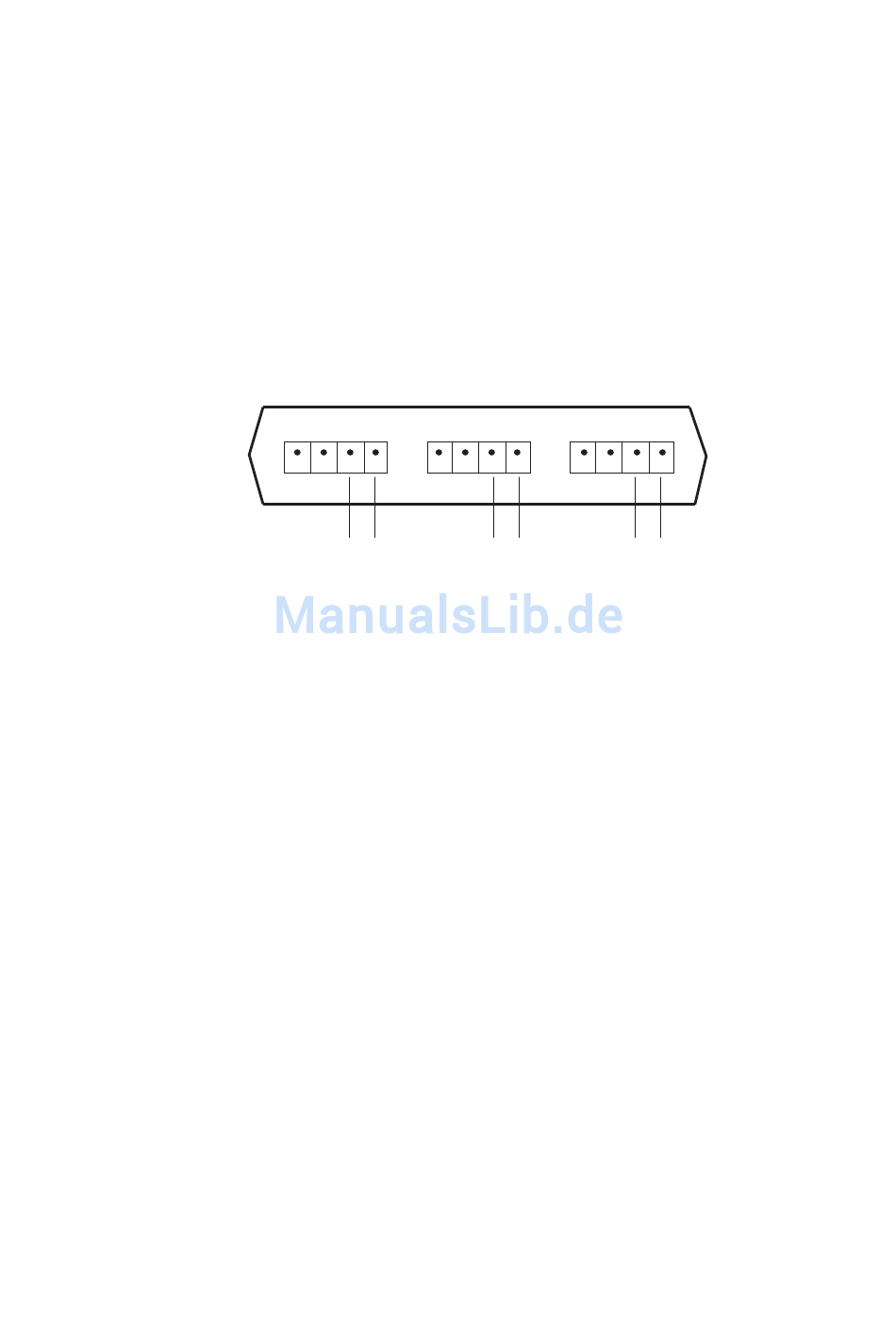

Die Verkabelung des 2‐adrigen Druckaufnehmers muss entsprechend zur Abbildung
o
erfolgen. Es werden für jede Kanalgruppe nur die beiden Klemmen rechts verwendet. Bei
jeder Kanalgruppe werden die zwei linken Klemmen nicht verwendet.
Das positive Signal (S+) und der Pluspol der Stromversorgung (V+) sind mit der gleichen
o
Klemme verbunden, siehe folgende Abbildung. Das negative Signal (S‐) und der Minuspol
der Stromversorgung (V‐) sind mit der gleichen Klemme verbunden, siehe folgende
Abbildung.
CH1
CH2
S+ S-
V+ V-
5
CH3
S+ S-
S+ S-
V+ V-
V+ V-
