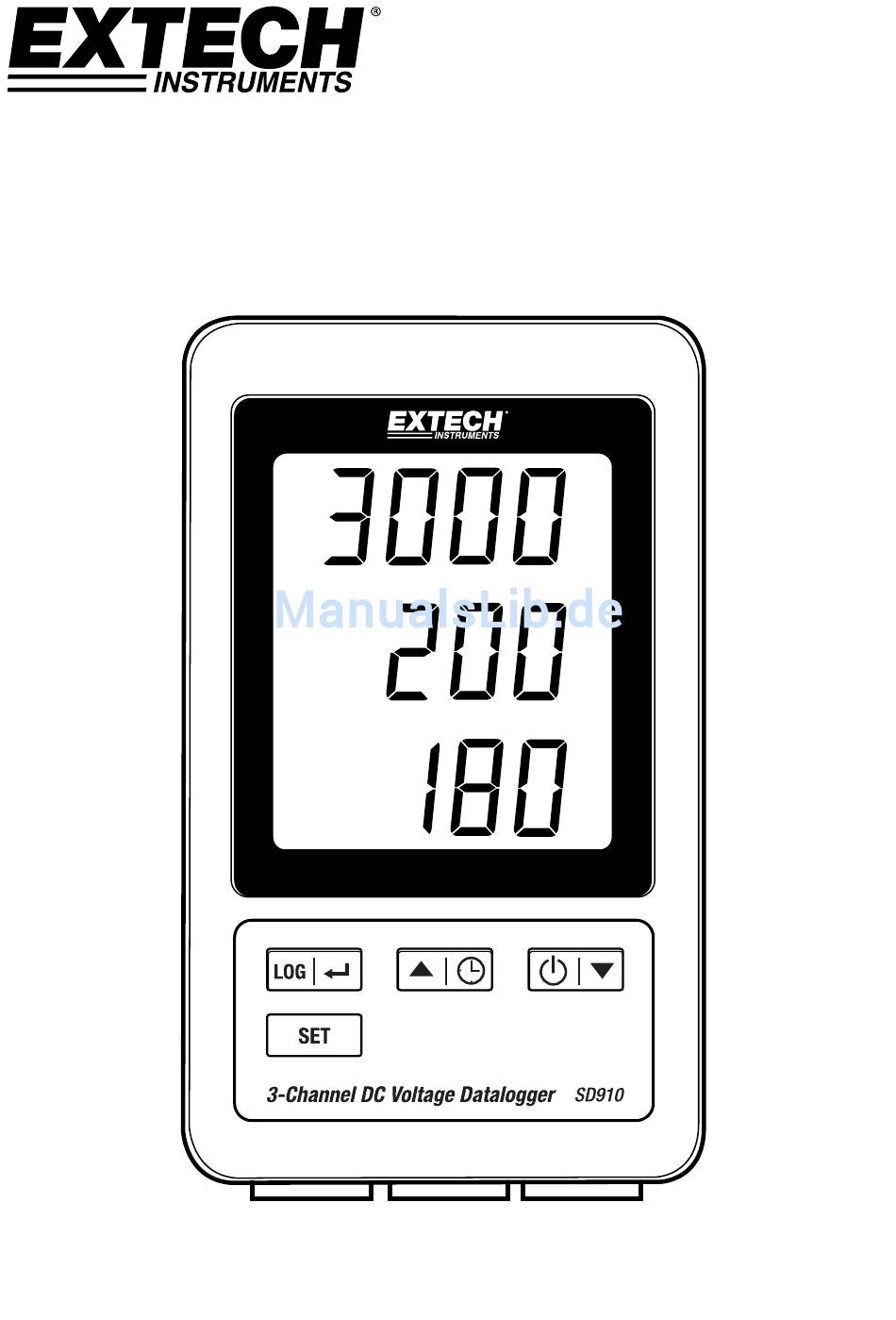

- Seite 1 Benutzerhandbuch 3‐Kanal Gleichspannung‐Datenlogger Modell SD910 ...
-
Seite 2: Inhaltsverzeichnis
1. EINFÜHRUNG 3 2. BESCHREIBUNGEN 4 3. BEDIENUNG 5 Stromversorgung Spannungsmessleitungen anschließen Datenlogging Zeit/Datum/Aufzeichnungsrate (Abtastrate) überprüfen SD‐Karte Datenstruktur Daten auf einen Computer transferieren Erweiterte Einstellungen System zurücksetzen RS232 Anschluss Hintergrundbeleuchtung 4. WARTUNG 8 Batterien ersetzen Reinigung und Aufbewahrung 5. TECHNISCHE DATEN 9 SD910‐de‐DE_V1.2 9/16... -
Seite 3: Einführung

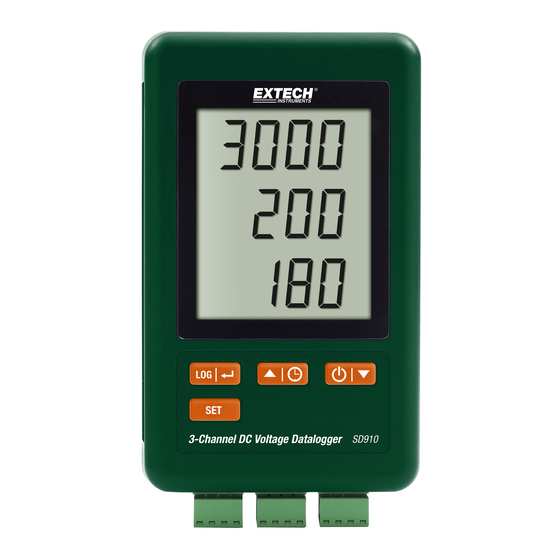

1. Einführung Vielen Dank, dass Sie sich für das Modell SD910 3-Kanal Gleichspannung-Datenlogger von Extech entschieden haben. Der SD910 ist ein 3‐Kanal Gleichspannungsmonitor und Datenlogger für 0 bis 300 mV oder 0 bis 3000 mV. Daten werden mit einer wählbaren Geschwindigkeit gespeichert und können einfach in eine Tabellenkalkulationsdatei exportiert werden. Das Gerät wird vollständig getestet und kalibriert ausgeliefert. Bei ordnungsgemäßer Verwendung bietet es jahrelange, zuverlässige Dienste. Besuchen Sie unsere Website (www.extech.com), um die Aktualität dieser Bedienungsanleitung zu überprüfen und um Produktupdates und Kundenunterstützung zu erhalten. Ausstattungsdetails Das dreifache LCD zeigt gleichzeitig (3) 300 mV oder (3) 3000 mV Kanäle an. Die Aufzeichnung erfolgt mit Datums‐/Zeit‐Signatur und die Daten werden auf einer SD‐ Karte im Excel® Format für den einfachen Transfer auf einen Computer gespeichert. Wählbare Datenaufzeichnungsrate: 1, 2, 5, 10, 30, 60, 120, 300, 600 Sekunden, auto SD910‐de‐DE_V1.2 9/16... -
Seite 4: Beschreibungen
Kanal 1 Anzeige Kanal 2 Anzeige Kanal 3 Anzeige Tasten LOG und (Enter) Taste SET (Einstellung) ▲ und Tasten (Zeit) ▼ und Tasten (Ein‐/Ausschalten) Wechselstromadapterbuchse Resettaste 10. RS‐232 Ausgang 11. SD‐Kartensteckplatz 12. Kanal 1 Eingang 13. Kanal 2 Eingang 14. Kanal 3 Eingang Hinweis: Batteriefach und Kippständer befinden sich auf der Rückseite des Messgeräts. SD910‐de‐DE_V1.2 9/16... -
Seite 5: Bedienung
Bei offenen oder nicht verwendeten Eingängen wird 0.00 angezeigt. Datenlogging Öffnen Sie die Klappe auf der linken Seite und setzen Sie eine formatierte SD‐Karte ein. Hinweise Die SD‐Karte sollte eine Kapazität von 1 GB bis 4 GB haben. Verwenden Sie keine Speicherkarten, die von anderen Messgeräten oder Kameras formatiert wurden. Verwenden Sie die Formatierungsprozedur für SD‐Karten im Abschnitt „Erweiterte Funktionen“ in dieser Bedienungsanleitung, um eine SD‐Karte richtig zu formatieren. Die interne Uhr muss auf die richtige Uhrzeit eingestellt werden. Siehe Abschnitt „Erweiterte Funktionen“ in dieser Bedienungsanleitung, um die Uhr einzustellen. Die voreingestellte Datenstruktur verwendet einen Dezimalpunkt „.“ als numerische Dezimalanzeige. Siehe Abschnitt „Erweiterte Funktionen“ in dieser Bedienungsanleitung, um vom Punkt zum Komma „,“ zu wechseln. Wurde keine SD-Speicherkarte eingesetzt, erscheint „EMPTY“ auf dem Display. Wenn die Spannungsmessleitung nicht angeschlossen wurde, befinden sich in der Datendatei möglicherweise Zufallswerte. Wenn die Spannungsmessleitung nach dem Herunterladen der Daten nicht angeschlossen wurde, wird möglicherweise kein Maßeinheitensymbol auf dem Display angezeigt. SD910‐de‐DE_V1.2 9/16... -
Seite 6: Zeit/Datum/Aufzeichnungsrate (Abtastrate) Überprüfen
Dies wiederholt sich alle MVA01002.XLS 30.000 Spalten, bis zur Datei Nun wird ein neuer Ordner erstellt MVA01099.XLS MVA02 und der Vorgang wiederholt sich. Der letzte mögliche Ordner ist MVA10 Daten auf einen Computer transferieren Entfernen Sie die SD‐Karte aus dem Datenlogger und stecken Sie sie in einen SD‐ Kartenleser am Computer. Starten Sie Excel® und öffnen Sie die Datendatei auf der Speicherkarte. Die Datei wird ähnlich der unten dargestellten angezeigt. SD910‐de‐DE_V1.2 9/16... -
Seite 7: Erweiterte Einstellungen
die Option Sie die Auswahl mit rS232 ‐ Den RS232 Datenausgang auf ON/OFF (Ein/Aus) einstellen. ▲ Wählen Sie mit der ON (Ein) oder OFF (Aus) aus und speichern Sie die Taste die Option Auswahl mit Rng ‐ Stellt den Spannungsbereich ein ▲ Wählen Sie mit der Taste entweder den Spannungsbereich 300 mV oder 3000 mV aus und speichern Sie die Auswahl mit . ESC – Verlässt den Einstellungsmodus. Drücken Sie die Taste SET, um zum normalen Betriebsmodus zurückzukehren. SD910‐de‐DE_V1.2 9/16... -
Seite 8: System Zurücksetzen
RESET auf der Seite des Datenloggers (verwenden Sie eine Heftklammer oder ähnlich spitzen Gegenstand), um das Messgerät zurück zu setzen. RS232 Anschluss Für das Streaming von Daten auf einen PC über die RS232‐Ausgangsbuchse werden der optionale 407001‐USB‐Kit (RS232‐nach‐USB‐Kabel und Treiber‐CD) zusammen mit der 407001 Software (kostenlos erhältlich auf www.extech.com) benötigt. Hintergrundbeleuchtung Schalten Sie mit der Taste die Hintergrundbeleuchtung ein. Die Hintergrundbeleuchtung schaltet sich automatisch nach 5 Sekunden wieder aus. 4. Wartung Batterien ersetzen Entfernen Sie die Kreuzschlitzschraube auf der Rückseite von der Batteriefachabdeckung, um die Batterien einzulegen oder auszuwechseln. Ersetzen Sie die sechs AAA‐Batterien (verwenden Sie verwenden Sie Alkali‐ Hochleistungsbatterien) unter Beachtung der Polarität. Setzen Sie die Abdeckung wieder auf und befestigen Sie diese. Sicherheitshinweise für Batterien: Entsorgen Sie die Batterien umweltfreundlich. Entsorgen Sie Batterien niemals im Feuer, diese könnten explodieren oder auslaufen. Entnehmen Sie bei einer geplanten Aufbewahrungsdauer des Messgeräts von mehr als 60 Tagen die Batterien aus dem Gerät und bewahren Sie diese separat auf. Mischen Sie keine alten und neuen Batterien. Verwenden Sie Batterien des gleichen Typs und mit gleichem Ladestand. Entsorgen Sie verbrauchte Batterien oder Akkus im Hausmüll. Als Verbraucher, Nutzer sind gesetzlich verpflichtet, gebrauchte Batterien an entsprechenden Sammelstellen, der Store, in dem die Batterien gekauft wurden, oder überall dort, wo Batterien verkauft werden. Entsorgung: Entsorgen Sie dieses Instrument in den Hausmüll. Der Nutzer ist verpflichtet, die End‐of‐life‐Geräte eine zu diesem Zweck vorgesehene Sammelstelle für die Entsorgung von elektrischen und elektronischen Geräten. Reinigung und Aufbewahrung Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und mildem Reinigungsmittel ab. Verwenden Sie keine scheuernden Reinigungs‐oder Lösungsmittel. Wenn das Messgerät längere Zeit nicht aufbewahrt wird, entfernen Sie die Batterien. SD910‐de‐DE_V1.2 9/16... -
Seite 9: Technische Daten
Betriebsluftfeuchtigkeit < 85 % R.H. Stromversorgung 9 V Netzadapter wird für Datalogging benötigt 6 AAA (UM4) Alkali‐ oder Hochleistungsbatterien 1,5 V Batterien werden nur für die Backup‐Stromversorgung der Uhr und Messwertanzeige verwendet. Batterielebensdauer Abhängig von der Abtastrate, bei frischen Alkalibatterien und 60 Sekunden Abtastrate typischerweise mehr als einen Monat. Höhere Abtastraten reduzieren die Batterielebensdauer deutlich. Die Lebensdauer der Batterie verringert sich, wenn der Summer wird gesetzt auf Gewicht 199 g (0,44 lbs) Abmessungen 132 x 80 x 32 mm (5,2 x 3,1 x 1,3") Oben genannte technische Daten beziehen sich nur auf eine Testumgebung mit einer RF- Hinweis: Feldstärke von weniger als 3 V/M und Frequenzen weniger als 30 MHz. Copyright © 2015‐2016 FLIR Systems, Inc. Alle Rechte vorbehalten einschließlich des Rechts auf vollständige oder teilweise Vervielfältigung in jeglicher Form. ISO‐9001 Certified www.extech.com SD910‐de‐DE_V1.2 9/16...
