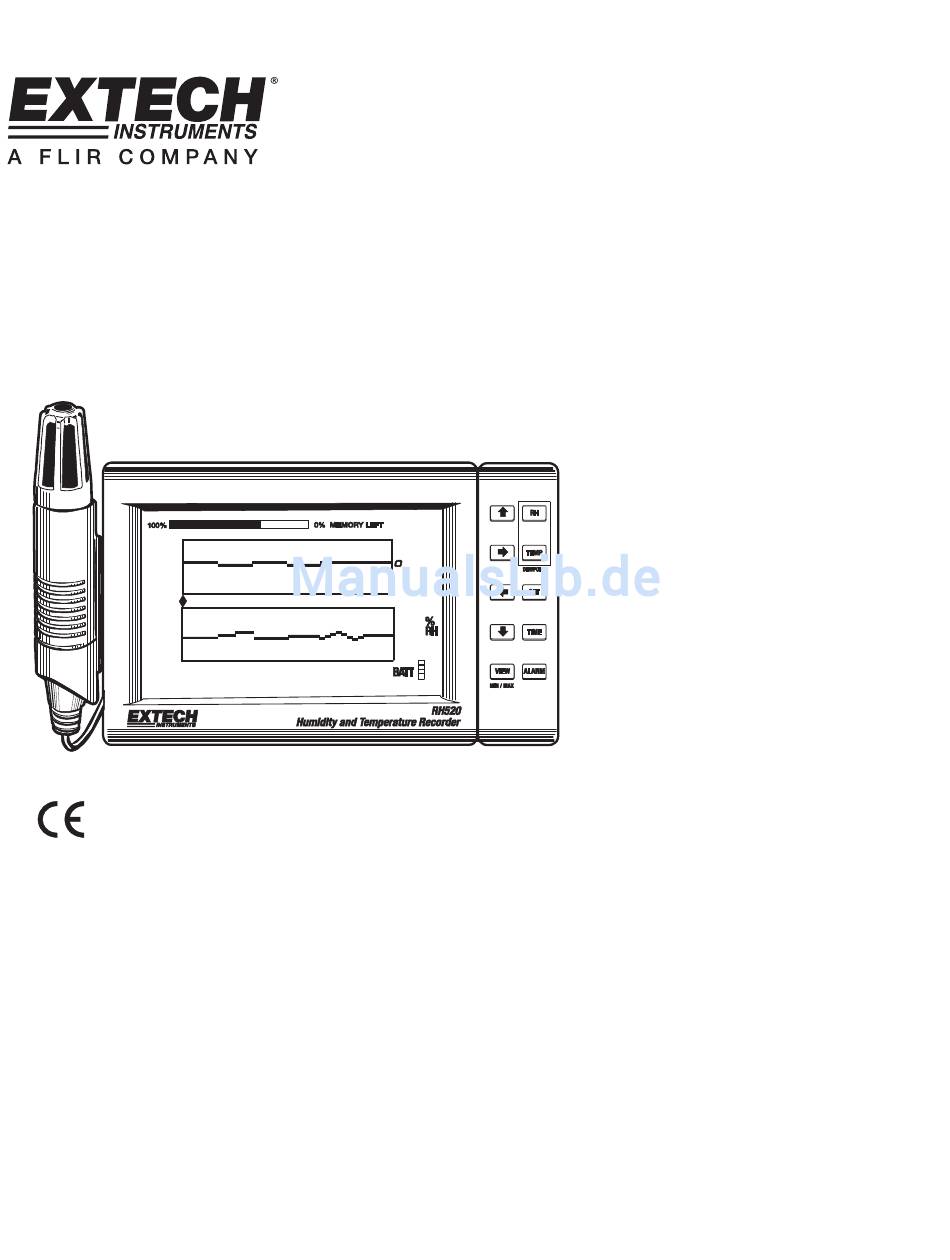

- Seite 1 Bedienungsanleitung Feuchte-/Temperatur - Datenlogger Modell RH520 21.2 13:45 04-23-04...

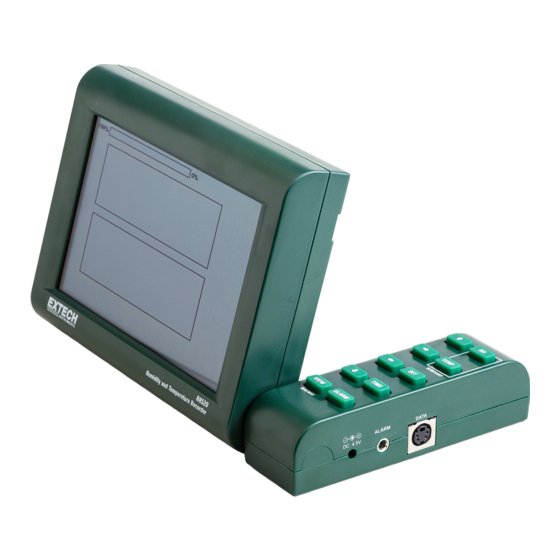

- Seite 2 überschreiten. Das als Zubehör erhältliche Warnmodul ermöglicht eine automatische Relaisschaltung, sobald die Warnschwelle erreicht wird. Der interne Speicher des RH520 kann bis zu 49.152 Messungen speichern, die später auf einen PC übertragen werden können. Bei sorgfältiger und vorsichtiger Behandlung wird Ihnen dieses Gerät jahrelange zuverlässige Dienste leisten.
- Seite 3 RESET-Taste für Daten (löscht die gemessenen Daten und den Alarmverlauf) Wahlschalter für Temperatureinheiten (°C oder °F) RESET-Taste für Programmierung (löscht die Programmänderungen, behält aber die Messdaten und den Verlauf aufrecht) KONTRAST-Einstellung des Displays Aufbewahrungsbereich des Sensorkabels Batterien, Typ ‘AA’ x 1,5V Sensorkabelführung Wandmontagelöcher RH520-EU_GER V4.2 3/10...
-
Seite 4: Displaybeschreibung
DISPLAYBESCHREIBUNG Temperaturverlaufskurve Interne Speichernutzungsanzeige Skalengrenzen der Vertikalachse Zeiger/Alarmanzeige Statusanzeige der Drucktastenverriegelung Zeitanzeige Messkurve der relativen Feuchte (RF) Datumsanzeige Funktionsanzeigen 10. Numerische Temperaturanzeige 11. Nummerische RF-Anzeige 12. Batteriestandsanzeige RH520-EU_GER V4.2 3/10... - Seite 5 Wird in Verbindung mit anderen Tasten zum Einstellen von RH- Alarmwerten benutzt. Wird in Verbindung mit der TEMP-Taste zur Anzeige des Taupunkts benutzt. Die Pfeile nach rechts, links, unten und oben dienen zum Ablaufen lassen der Daten und zum Browsen auf dem Display RH520-EU_GER V4.2 3/10...
- Seite 6 SCHNELLANLEITUNG FÜR DIE TASTATUR (SIEHE AUCH RÜCKSEITE DES RH520) Taste drücken Funktion Zweiter / alternativer Tastendruck VIEW: Auswahl der Ansicht VIEW-Modi (Anzeigemodi): Normal, TEMPmax, RHmax, TEMPmin, RHmin Neue Einstellungen speichern VIEW zum Abbrechen, Verlassen des Modus PFEILTASTEN Durchsuchen der Vorgaben...
- Seite 7 Einführung EIN-/AUS-Schalter 1. Das RH520 kann mit Batterien oder mit einem Netzteil (4,5VDC 300mA) betrieben werden. Für den Batteriebetrieb müssen drei (3) AA-Batterien eingelegt werden. Siehe Abschnitt Batterieaustausch zum Auswechseln/Einlegen der Batterien. Hinweis: Batterien und Netzteil liegen dem Gerät im Karton bei.
- Seite 8 Programmieren des RH520 EINSTELLEN VON DATUM UND UHRZEIT 1. In der Standardansicht gleichzeitig die Tasten SET und TIME drücken. 2. Die Anzeige für SET erscheint. 3. Mit den Pfeilen Hoch und Herunter die Zeit einstellen. 4. Mit den Pfeiltasten LINKS und RECHTS die Minuten, Stunden, AM/PM/24-Std., Tag, Monat und Jahr durchlaufen.
- Seite 9 9. Zum Zurückkehren zur Standardansicht ohne Speichern der Änderungen, die Taste VIEW drücken. EINSTELLEN DER AUFGEZEICHNETEN SAMPLERATE Die Samplingrate (Abtastrate) ist das Intervall, in dem das RH520 automatisch Messungen aufzeichnet. 1. Gleichzeitig die Taste SET, VIEW, und TIME in der Standardansicht drücken.
- Seite 10 7. Mithilfe der Taste ALARM kann man zwischen den HOHEN und NIEDRIGEN Alarmgrenzen hin- und herschalten. 8. Zum Speichern eines Wertes jederzeit die Taste SET drücken und zur Standardanzeige zurückkehren. 9. Zum Zurückkehren zur Standardanzeige ohne Speichern der Änderungen, die Taste VIEW drücken. RH520-EU_GER V4.2 3/10...
- Seite 11 Displayarten STANDARDANSICHT Die Standardansicht ist der Displayzustand des eingeschalteten RH520. Siehe Diagramm im Abschnitt Displaybeschreibung dieser Anleitung mit einer Abbildung der Standardansicht. Zum Zurückkehren zur Standardansicht kann man jederzeit die Taste VIEW drücken. Beachten Sie, dass das Display automatisch nach fünf (5) Minuten Inaktivität auf die Standardansicht zurückgestellt wird.
- Seite 12 5. Dieser Vorgang dauert so lange, bis keine weiteren Alarmmeldungen mehr vorhanden sind. Durch Drücken der Taste ALARM kehrt man wieder zur Standardansicht zurück. 6. Im Beispieldiagramm zeigt das RH520 einen hohen Temperaturalarm an (die Anzeigen für MAX und ALARM sind eingeschaltet).
- Seite 13 Die zur gewählten Zeit gespeicherten Messdaten werden angezeigt. ANZEIGE DES TAUPUNKTS Gleichzeitig die Taste TEMP und RH drücken, um den Taupunkt anzuzeigen. Das TAUPUNKT-Symbol schaltet sich über der Temperatur ein. Siehe nachstehendes Diagramm. Taste VIEW drücken, um zur Standardansicht zurückzukehren. RH520-EU_GER V4.2 3/10...
- Seite 14 4. Zum Ändern der Erfassungsrate siehe Abschnitt Programmierung in dieser Anleitung. 5. Taste VIEW drücken, um zur Standardansicht zurückzukehren. Erfassungsrate in Minuten Minutenanzeige Zeigt an, wie lange es dauert, um die Messdaten zu speichern: in Stunden Minuten, Monaten/Tagen/Jahren. Nicht das aktuelle Datum. RH520-EU_GER V4.2 3/10...
- Seite 15 Werkseinstellung • Standard LCD-Modus: Standardansicht • Vertikale Temperaturkurvenauflösung: -20 bis 40°C • Vertikale RF-Kurvenauflösung: 0 bis 100% • TEMP- und RF-Alarmgrenzen: 0 (niedrig) und 100 (hoch) • Erfassungsrate: Eine (1) Messung wird pro Minute gespeichert. RH520-EU_GER V4.2 3/10...
- Seite 16 Alkalibatterien vom Typ ‘AA’ und achten Sie dabei auf die richtige Polung. 3. Nun den Batteriefachdeckel wieder aufsetzen. 4. Das RH520 benötigt nun eine “Programmreinitialisierung”, um das Display auf Null zurückzustellen. Die Taste RESET im Batteriefach drücken. “Reset” löscht alle Einstellungen.
-
Seite 17: Technische Daten
Das Relaismodul kann benutzt werden, um auf externe Warnunggeräte umzuschalten, sobald die programmierten Alarmschwellen erreicht werden. Software Bedienungshinweise befinden sich auf der Software -CD Copyright © 2008 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten, einschließlich das Recht zur vollständigen oder teilweisen Reproduktion in beliebiger Form. www.extech.com... - Seite 18 RH520-EU_GER V4.2 3/10...
