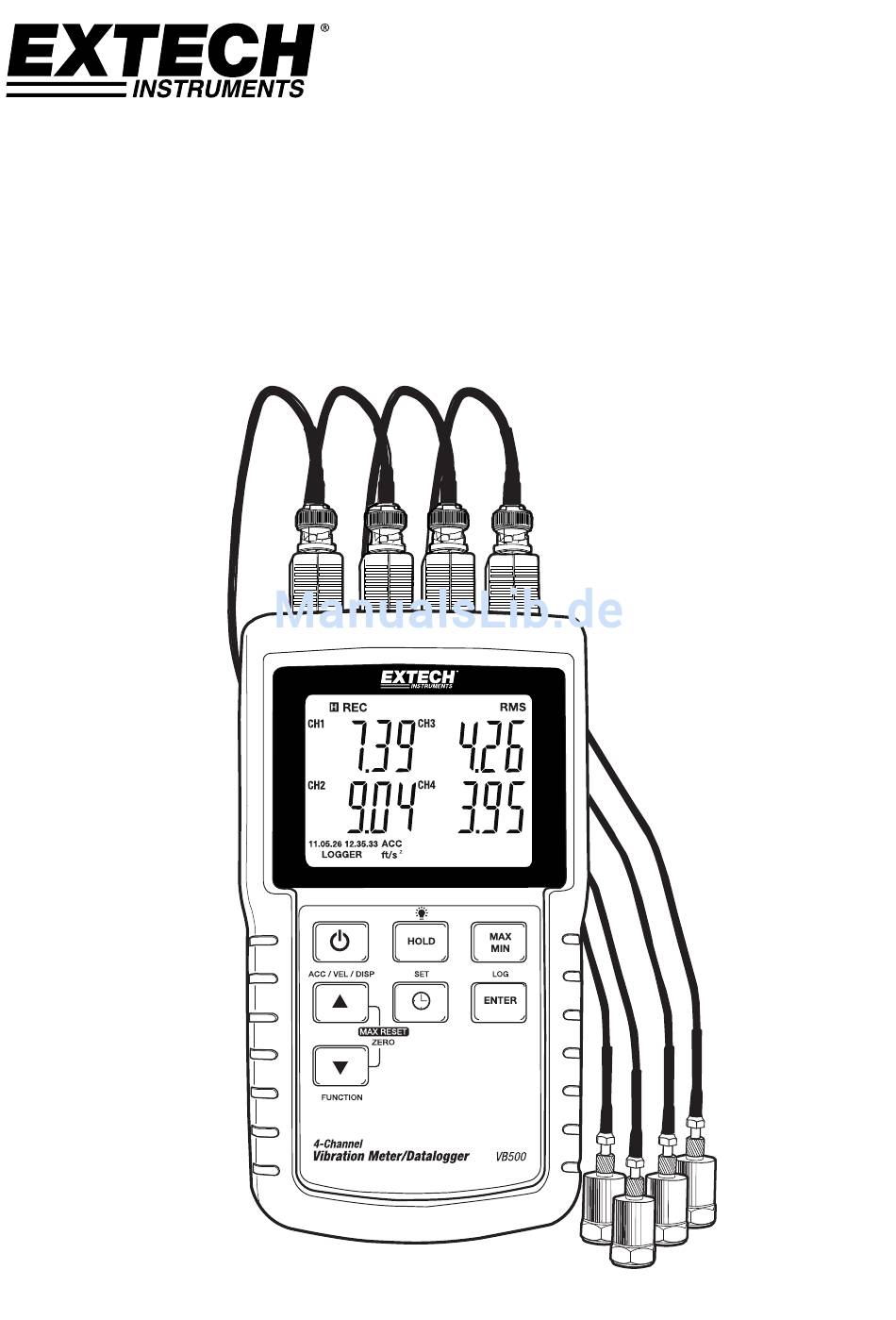

- Seite 1 Bedienungsanleitung 4-Kanal-Vibrationsdatenlogger Modell VB500...
-
Seite 2: Beschreibung Des Messgeräts

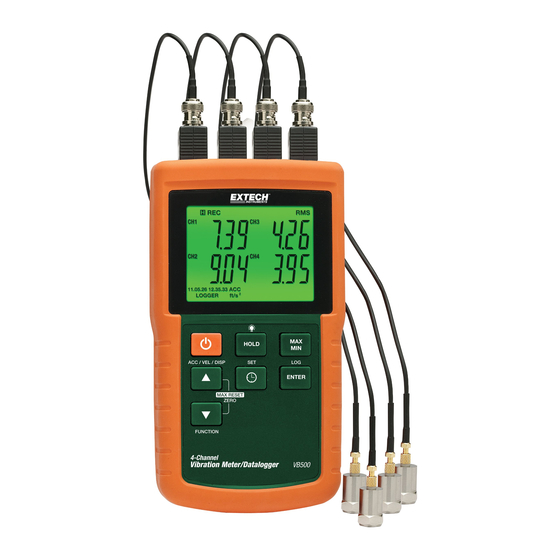

Einführung Herzlichen Glückwunsch zum Kauf des Extech VB500 Vibrationsdatenloggers. Der VB500 kann vier (4) Kanäle zeitlgleicher Vibrationsmessungen durch Fernvibrationssensoren anzeigen. Dieses Messgerät zeigt Beschleunigungs-, Geschwindigkeits- und Ausweitungsvibrationsmesswerte an und speichert diese ab. Mögliche Messeinheiten sind Meter/s , ft/s , g, mm/s, cm/s, in/s, mm und Inch. -
Seite 3: Displaybeschreibung
"Displacement"- (Ausweitungs-) Messungsmodus Meter pro Sekundenquadrat mm/s Millimeter pro Sekunde ft/s Fuß pro Sekundenquadrat G-Kraft inch/s Inch pro Sekunde cm/s Centimeter pro Sekunde Millimeter inch Inch Von Höchst- zu Tiefstwert Seitenfachbeschreibung SD-Kartenschlitz 9 V-Netzteilanschlussstelle Reset-Knopf Audio-Ausgangsstelle AUDIO OUT VB500-de-DE_v1.4 6/15... -
Seite 4: Erste Schritte
Maßeinheit erscheint und lassen Sie dann die Taste los. Das Messgerät beginnt, durch die vorhandenen Maßeinheiten durchzublättern, wenn die Taste für 3 Sekunden gedrückt wurde. Die gespeicherte Maßeinheit wird zur Standardmaßeinheit beim nächsten Einschalten. EINHEIT DISPLAY-ANZEIGE mm/s cm/s DISP p-p ft/s In/s DISP p-p inch VB500-de-DE_v1.4 6/15... - Seite 5 Anzeige des REC-Symbols (als die MAX-/MIN-Taste zum ersten Mal gedrückt wurde), angezeigt. Drücken und halten Sie die MAX-/MIN-Taste für 3 Sekunden, um den MAX-/MIN-Modus zu verlassen. Das Messgerät gibt einen Signalton ab, die REC-/MAX-/MIN-Symbole erlöschen, der MAX-/MIN-Speicher wird gelöscht und das Messgerät kehrt in den normalen Betriebsmodus zurück. VB500-de-DE_v1.4 6/15...
-
Seite 6: Setup-Modus
4. Drücken Sie die ENTER-Taste, um die Einstellung zu bestätigen. 5. Drücken und halten Sie die SET-Taste für 3 Sekunden, um in den normalen Betriebsmodus zurückzukehren (oder warten Sie 7 Sekunden auf die automatische Umschaltung in den normalen Betriebsmodus). VB500-de-DE_v1.4 6/15... - Seite 7 Drücken Sie ENTER erneut, um nochmals zu bestätigen. Das Messgerät kehrt nach dem Formatieren automatisch in den normalen Betriebsmodus zurück. Ist dies nicht der Fall, drücken und halten Sie die SET-Taste für 3 Sekunden, um zum normalen Betriebsmodus zurückzukehren. VB500-de-DE_v1.4 6/15...
- Seite 8 Schalten Sie das Gerät, nachdem Sie die Reset-Taste gedrückt haben, an, indem Sie die EIN/AUS Taste für 3 Sekunden gedrückt halten. Wenn Sie das Netzteil verwenden, stecken Sie das Netzteil aus und dann wieder an, um das Messgerät zu betreiben. Audio-Ausgangsstelle DieAudio-Ausgangsstelle ermöglicht es, die Vibration auf Kanal 1 zu hören. VB500-de-DE_v1.4 6/15...
- Seite 9 4. Benutzen Sie die ▲ und ▼ Tasten, um eine der 99 Datenspeicherpositionen, auf die gespeichert werden soll, auszuwählen. 5. Drücken und halten Sie die LOG Taste für 3 Sekunden, um den manuellen Datenlogging-Modus zu verlassen. Das DATALOGGER-Symbol wird verschwinden. VB500-de-DE_v1.4 6/15...
- Seite 10 30 000 Messwerte gespeichert werden können. Dieses Verfahren wird bis zu 99 Dateien fortgesetzt. Danach wird ein weiterer Ordner (VBC02) angelegt, in welchen weitere 99 Tabellenkalkulationsdateien gespeichert werden können. Dieser Prozess setzt sich auf dieselbe Weise von Ordner VBC03 bis zum Ordner VBC10 (letzter zulässiger Ordner) fort. VB500-de-DE_v1.4 6/15...
- Seite 11 9 V-Adapter zusätzlich mitgeliefert. Bei Verwendung des Adapters wird das Messgerät dauerhaft mit Strom versorgt. Die EIN/AUS-Taste ist dabei deaktiviert. Schließen Sie den Adapter an der rechten Seite des Messgeräts an dem 9 V DC-Ausgang an. VB500-de-DE_v1.4 6/15...
-
Seite 12: Technische Daten
Messgerät: 515 g (1,13 lbs.) Sonde mit Kabel und Magnetsockel: 99 g (0,22 lbs.) Abmessungen Hauptgerät: 203 x 76 x 38 mm (8 x 3 x 1.5”) Sonde: 16 x 37 mm (0.63 x 1.45”) im Durchmesser Kabellänge: 1,2 m (3.94ft) VB500-de-DE_v1.4 6/15... - Seite 13 Kalibrationspunktt: 50 mm/s ( 160 Hz ) Ausweitung von 0,003 bis zu 1,999 mm ± ( 5% rdg + 2 d ) @ 80 und 160Hz inch 0,078 inch Kalibrationspunkt: 0,141 mm ( 160 Hz ) Die oben genannten Spezifikationstest sind unter einer HF‐Feldstärke geringer als 3 V/M und einer Frequenz geringer als 30 MHz getestet und 23°C ±0.5°C getestet worden. VB500-de-DE_v1.4 6/15...
-
Seite 14: Ersetzen Und Entsorgung Der Batterien
Alle EU Bürger sind rechtlich dazu verpflichtet sich an die Batterieverordnung, zur Rückgabe gebrauchter Batterien, zu halten. Lassen Sie diese nur über den Fachhandel oder durch Batterie-Sammelstellen in Ihrer Gemeinde entsorgen. Die Entsorgung im Hausmüll ist nicht gestattet! Copyright © 2014‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechtes an der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com VB500-de-DE_v1.4 6/15...
