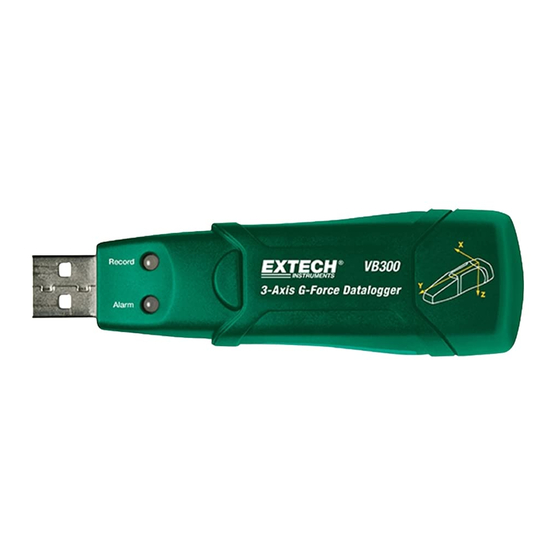

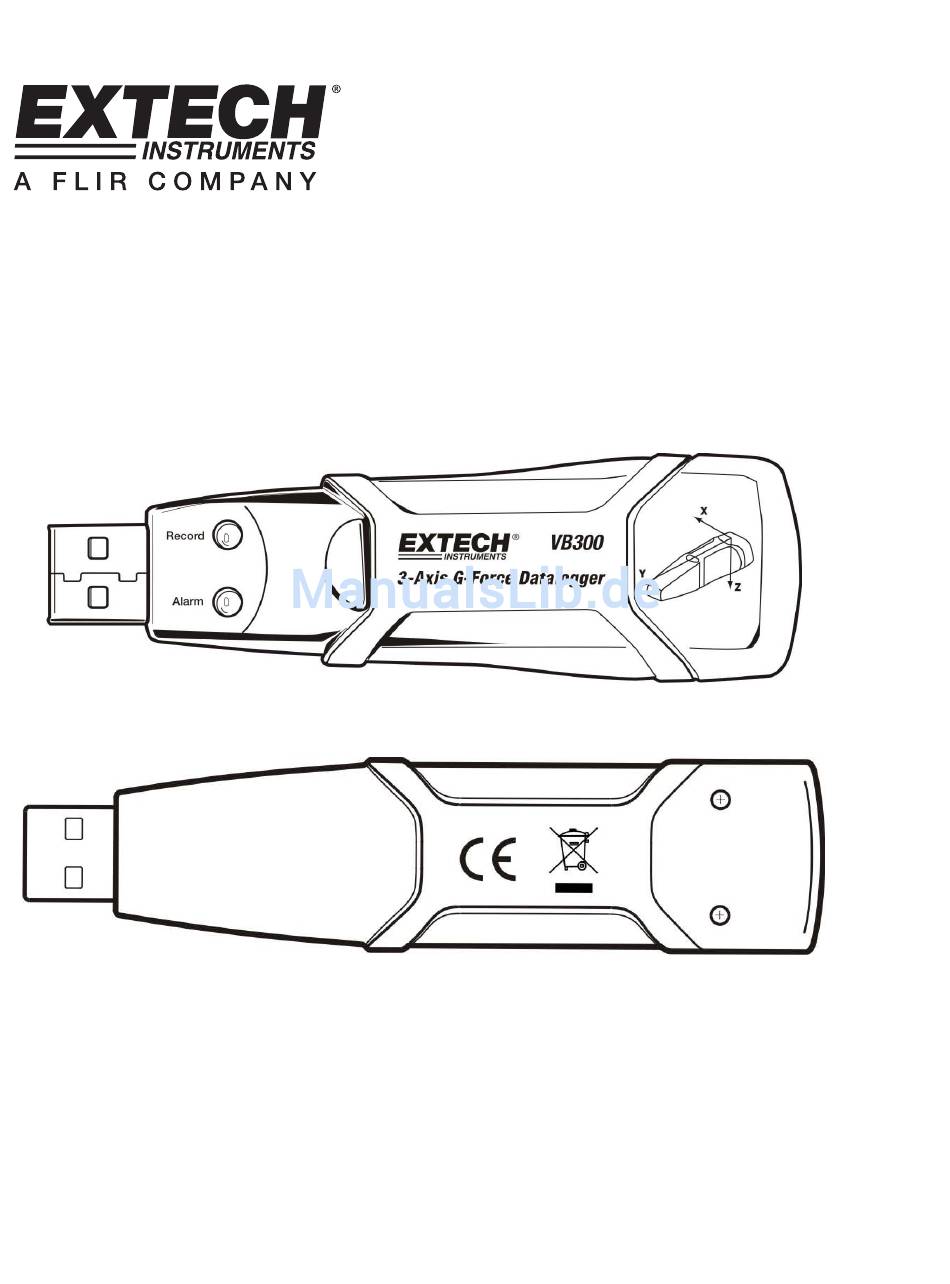

- Seite 1 Benutzerhandbuch 3-Achsen G-Force USB Datenlogger Modell VB300...
- Seite 2 Vibrationszuständen. Die Echtzeituhr bietet Zeitstempel für alle Daten. Der Benutzer kann Aufzeichnungsgeschwindigkeit, Hoch-/Tiefalarm und den Startmodus einfach konfigurieren. Die gespeicherten Daten können durch das Anschließen des VB300 an den USB-Anschluss eines PCs sowie durch das Ausführen der mitgelieferten Software, heruntergeladen werden. Messdaten können grafisch dargestellt, ausgedruckt und zur Verwendung mit anderen Anwendungen, wie Text- und Tabellenverarbeitungssystemen, exportiert werden.
- Seite 3 5. Beziehungsachsen Diagramm Hinweis: Die Batteriefachschrauben (2) befinden sich auf der Geräterückseite. Für weitere Informationen beziehen Sie sich auf das Kapitel “Ersetzen der Batterie”. Beschreibung der Klemmhalterung 1. Löcher für Befestigungsschrauben 2. Schwenkverschluss 3. Verriegelung 4. Montagemagnete VORDERANSICHT RÜCKANSICHT VB300-GE-V1.3 12/11...
-
Seite 4: Led Statusanzeige
Der VB300 lässt sich in der mitgelieferten Klemmhalterung sicher befestigen. Schrauben Sie den Schwenkverschluss auf und lassen Sie den VB300 in die Klemmhalterung einrasten. Verriegeln Sie den Verschluss und befolgen Sie eine der unten aufgeführten Befestigungsarten. Es gibt drei Befestigungsarten, um den Sockel auf der Prüffläche anzubringen:... -
Seite 5: Datenaufnahme Softwareprogramm
Inhalt der CD mit dem Windows-Explorer nach der SETUP.EXE Datei. Doppelklicken Sie diese und folgen Sie anschließend den Bildschirmanweisungen, um die Installation wie unten gezeigt abzuschließen. Bevor Sie die Datenlogger-Software ausführen, verbinden Sie bitte den VB300 mit dem PC und installieren Sie die USB-Treibersoftware, wie im nächsten Abschnitt beschrieben. -
Seite 6: Installation Der Usb-Treiber
Ein Fenster (ähnlich zu dem unten gezeigten) erscheint und fordert Sie zur Installation auf. Klicken Sie einfach auf INSTALL, um fortzufahren. Um den Treiber manuell zu installieren, stecken Sie den VB300 in einen freien USB-Anschluss des PCs. Handelt es sich um den Erstanschluss des VB300 an der speziellen PC-Schnittstelle, erscheint folgender Bildschirm: Vergewissern Sie sich, dass sich die Programm-CD noch im CD-ROM-Laufwerk des PCs befindet. -
Seite 7: Grundlegende Datenlogger Bedienung
4. Beziehen Sie sich auf den Punkt HELP in der Softwarehilfe, um die Daten vom Datenlogger zum PC zu übertragen. OFFSET-Werte Die Achse (oder die Kombination von Achsen) parallel zur Erdoberfläche zeigt die G-Kraft in Bezug auf die Gravitationskraft an. VB300-GE-V1.3 12/11... -
Seite 8: Technische Daten
3,6 V Lithium (1/2 AA) (1.0Ah Saft LS-14 250 oder gleichwertig) Energieverbrauch 1 mA (Aufzeichnung); < 15 µA (Leerlauf) Batterielaufzeit Ca. 1000 Stunden Abmessungen & 95 x 28 x 21 mm (3,7 x 1,1 x 0,8”) / 172 g (6 oz) Gewicht VB300-GE-V1.3 12/11... -
Seite 9: Austausch Der Batterie
Garantie EXTECH INSTRUMENTS CORPORATION garantiert, dass dieses Gerät frei von Schäden ist und bietet einen einjährigen Service ab dem Datum an, ab welchem das Gerät versandt wurde an (eine sechsmonatige Garantie besteht auf Sensoren und Kabel des Geräts). Sie unsere Website www.extech.com für Kontaktinformationen.
