BESCHREIBUNG

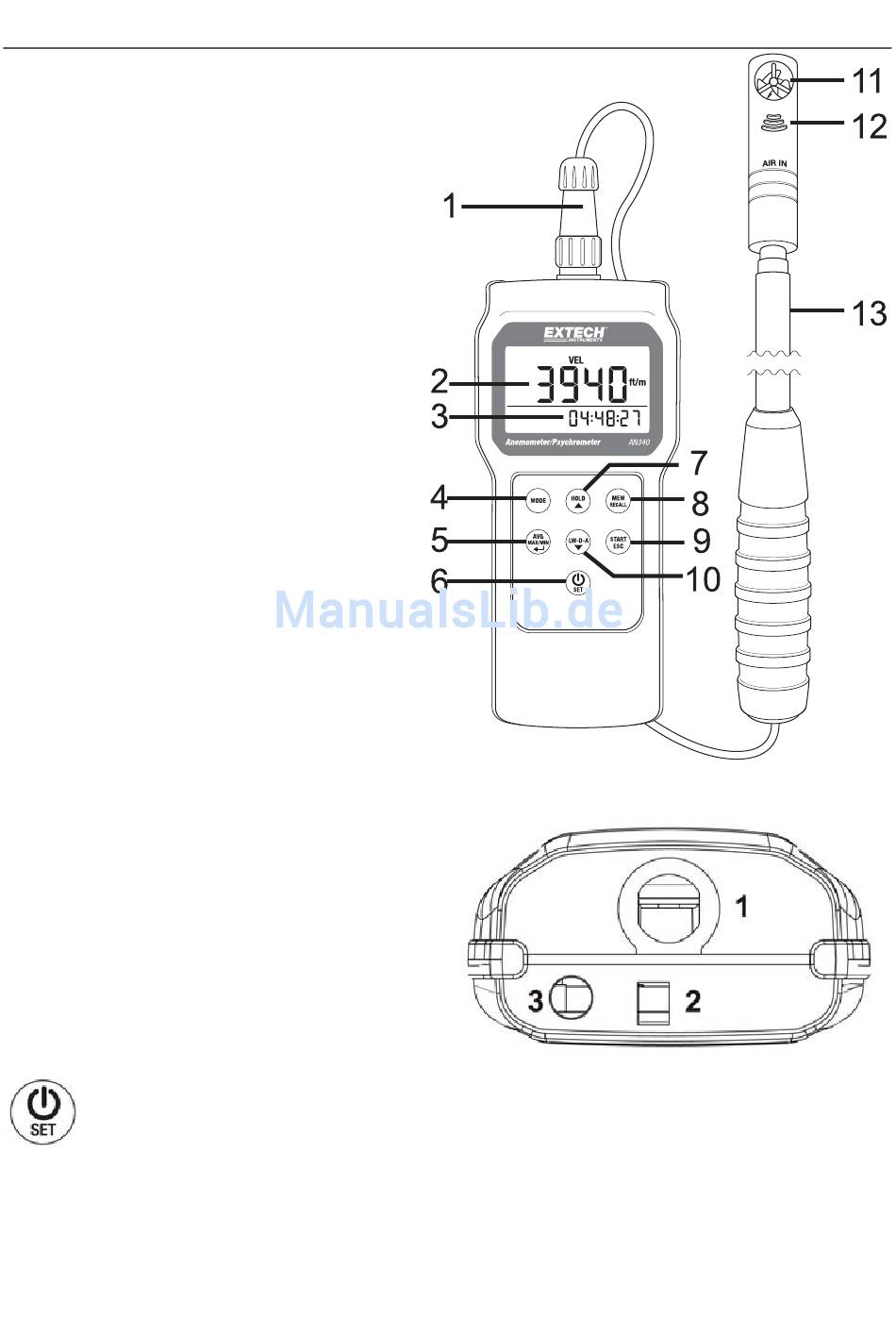

Messgerät‐ und Sensorbeschreibung
1.
Sensorverbindung zum Messgerät
2.
LCD‐Display‐Hauptanzeige
3.
LCD‐Display‐Nebenanzeige
4.
MODE‐Taste
5.
AVG‐MAX‐MIN‐ und ENTER‐Taste
6.
POWER ON‐OFF‐ und SET‐Taste
7.
HOLD‐ und Pfeil‐hoch‐Taste
8.
MEM‐ und RECALL‐Taste
9.
START‐ und ESC‐Taste
10. LW‐D‐A‐ und Pfeil‐runter‐Taste
11. Mini‐Flügelrad
12. Temperatur‐ und Feuchtesensoren
13. Teleskop‐Sensorarm
Hinweis: Das Batteriefach (nicht abgebildet) befindet sich auf der Rückseite des Geräts
Messgerätbeschreibung (Oberseite)
1.
Sensor‐Verbindungsbuchse
2.
Netzteilanschlussbuchse
3.
PC‐Schnittstellenbuchse (USB)
Tastenfeldbeschreibung
POWER ON‐OFF‐ und SET‐Taste
Drücken Sie kurz diese Taste, um das Messgerät ein‐ oder auszuschalten. Drücken und halten Sie diese Taste für
zwei (2) Sekunden, um in den SETUP‐Modus zu gelangen.
3
AN340-EU-DE V1.3 4/13
