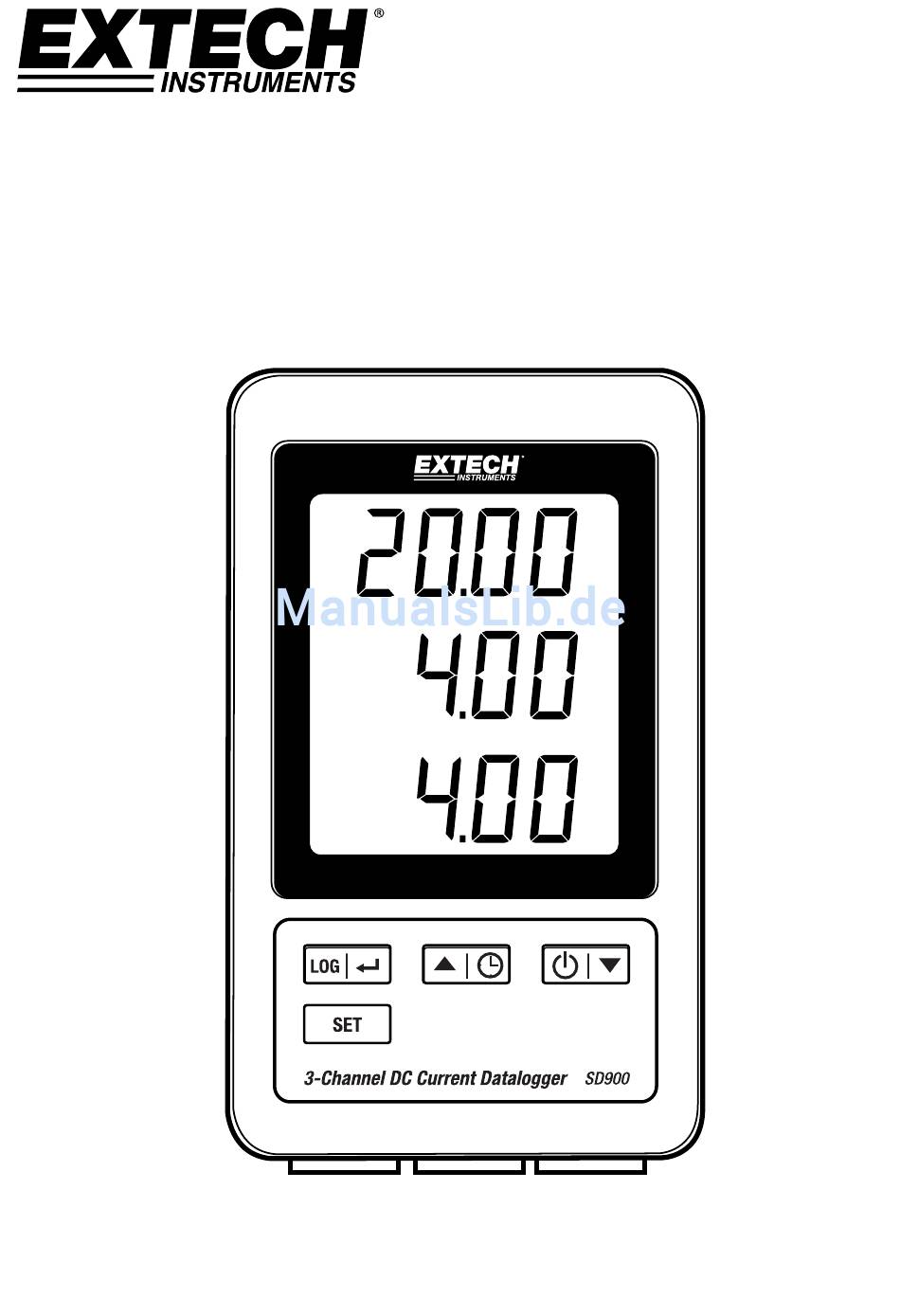

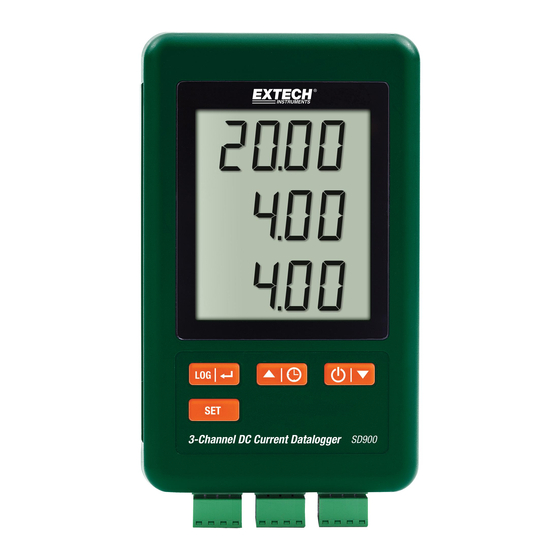

- Seite 1 BEDIENUNGSANLEITUNG 3‐Kanal Gleichstrom‐Datenlogger Modell SD900 ...
-
Seite 2: Inhaltsverzeichnis
1. EINFÜHRUNG 3 2. BESCHREIBUNGEN 4 3. BEDIENUNG 5 Stromversorgung Strommessleitungen anschließen Datenlogging Zeit/Datum/Aufzeichnungsrate (Abtastrate) überprüfen SD‐Karte Datenstruktur Daten auf einen Computer transferieren Erweiterte Einstellungen System zurücksetzen RS232 Anschluss Hintergrundbeleuchtung 4. WARTUNG 8 Batterien ersetzen Reinigung und Aufbewahrung 5. TECHNISCHE DATEN 9 SD900‐de‐DE_V1.1 01/16... -
Seite 3: Einführung
1. Einführung Vielen Dank, dass Sie sich für das Modell SD900 3-Kanal Gleichstrom-Datenlogger von Extech entschieden haben. Der SD900 ist ein 3‐Kanal Gleichstrommonitor und Datenlogger für 0 bis 20 mA. Daten werden mit einer wählbaren Geschwindigkeit gespeichert und können einfach in eine Tabellenkalkulationsdatei exportiert werden. Das Gerät wird vollständig getestet sowie kalibriert ausgeliefert und bietet bei ordnungsgemäßer Verwendung jahrelange, zuverlässige Dienste. Besuchen Sie unsere Website (www.extech.com), um die Aktualität dieser Bedienungsanleitung zu überprüfen und um Produktupdates und Kundenunterstützung zu erhalten. Ausstattungsdetails Das dreifache LCD zeigt gleichzeitig drei (0 bis 20 mA) Stromkanäle an Die Aufzeichnung erfolgt mit Datums‐/Zeit‐Signatur und die Daten werden auf einer SD‐ Karte im Excel® Format für den einfachen Transfer auf einen Computer gespeichert. Wählbare Datenaufzeichnungsrate: 1, 2, 5, 10, 30, 60, 120, 300, 600 Sekunden, auto SD900‐de‐DE_V1.1 01/16... -
Seite 4: Beschreibungen
Kanal 1 Anzeige Kanal 2 Anzeige Kanal 3 Anzeige Tasten LOG und (Enter) Einstelltaste (SET) ▲ und Tasten (Zeit) ▼ und Tasten (Ein‐/Ausschalten) Wechselstromadapterbuchse Resettaste 10. RS‐232 Ausgang 11. SD‐Kartensteckplatz 12. Kanal 1 Eingang 13. Kanal 2 Eingang 14. Kanal 3 Eingang Hinweis: Batteriefach und Kippständer befinden sich auf der Rückseite des Messgeräts. SD900‐de‐DE_V1.1 01/16... -
Seite 5: Bedienung
Bei offenen oder nicht verwendeten Eingängen wird 0.00 angezeigt. Datenlogging Öffnen Sie die Klappe auf der linken Seite und setzen Sie eine formatierte SD‐Karte ein. Hinweise: Die SD‐Karte sollte eine Kapazität von 1 GB bis 4 GB haben. Verwenden Sie keine Speicherkarten, die von anderen Messgeräten oder Kameras formatiert wurden. Verwenden Sie die Formatierungsprozedur für SD‐Karten im Abschnitt „Erweiterte Funktionen“ in dieser Bedienungsanleitung, um eine SD‐Karte richtig zu formatieren. Die interne Uhr muss auf die richtige Uhrzeit eingestellt werden. Siehe Abschnitt „Erweiterte Funktionen“ in dieser Bedienungsanleitung, um die Uhr einzustellen. Die voreingestellte Datenstruktur verwendet einen Dezimalpunkt „.“ als numerische Dezimalanzeige. Siehe Abschnitt „Erweiterte Funktionen“ in dieser Bedienungsanleitung, um vom Punkt zum Komma „,“ zu wechseln. Wurde keine SD-Speicherkarte eingesetzt, erscheint „EMPTY“ auf dem Display. Wenn die Strommessleitung nicht angeschlossen wurde, befinden sich in der Datendatei möglicherweise Zufallswerte. Wenn die Strommessleitung nach dem Herunterladen der Daten nicht angeschlossen wurde, wird möglicherweise kein Maßeinheitensymbol auf dem Display angezeigt SD900‐de‐DE_V1.1 01/16... -
Seite 6: Zeit/Datum/Aufzeichnungsrate (Abtastrate) Überprüfen
Dies wiederholt sich alle MAA01002.XLS 30.000 Spalten, bis zur Datei Nun wird ein neuer Ordner erstellt MAA01099.XLS MAA02 und der Vorgang wiederholt sich. Der letzte mögliche Ordner ist MAA10 Daten auf einen Computer transferieren Entfernen Sie die SD‐Karte aus dem Datenlogger und stecken Sie sie in einen SD‐ Kartenleser am Computer. Starten Sie das Tabellenkalkulationsprogramm und öffnen Sie die Datendatei auf der Speicherkarte. Die Datei wird ähnlich der unten dargestellten angezeigt. SD900‐de‐DE_V1.1 01/16... -
Seite 7: Erweiterte Einstellungen
Wählen Sie mit der Taste ▲ die Option USA (Punkt) oder EURO (Komma) aus und speichern Sie die Auswahl mit rS232 ‐ Den RS232 Datenausgang auf ON/OFF (Ein/Aus) einstellen. Wählen Sie mit der Taste ▲ die Option ON (Ein) oder OFF (Aus) aus und speichern Sie die Auswahl mit ESC – Verlässt den Einstellungsmodus. Drücken Sie die Taste SET, um zum normalen Betriebsmodus zurückzukehren. SD900‐de‐DE_V1.1 01/16... -
Seite 8: System Zurücksetzen
Sicherheitshinweise für Batterien: Entsorgen Sie die Batterien umweltfreundlich. Entsorgen Sie Batterien niemals im Feuer, diese könnten explodieren oder auslaufen. Entnehmen Sie bei einer geplanten Aufbewahrungsdauer des Messgeräts von mehr als 60 Tagen die Batterien aus dem Gerät und bewahren Sie diese separat auf. Mischen Sie keine alten und neuen Batterien. Verwenden Sie Batterien des gleichen Typs und mit gleichem Ladestand. Verbrauchte oder wiederaufladbare Batterien niemals im Hausmüll entsorgen. Als Verbraucher sind Sie verpflichtet, alte Batterien an geeigneten Sammelstellen, im Geschäft des ursprünglichen Kaufs oder überall dort, wo Batterien verkauft werden, abzugeben. Entsorgung: Entsorgen Sie dieses Messgerät nicht mit dem Hausmüll. Geben Sie das Gerät am Ende seiner Nutzungsdauer an einer entsprechenden Sammelstelle für das Recycling von elektrischen und elektronischen Geräten ab. Reinigung und Aufbewahrung Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und mildem Reinigungsmittel ab. Verwenden Sie keine scheuernden Reinigungs- oder Lösungsmittel. Wenn das Messgerät längere Zeit nicht aufbewahrt wird, entfernen Sie die Batterien. SD900‐de‐DE_V1.1 01/16... -
Seite 9: Technische Daten
< 85 % R.H. Stromversorgung 9 V Netzadapter wird für Datalogging benötigt 6 AAA (UM4) Alkali‐ oder Hochleistungsbatterien 1,5 V Batterien werden nur für die Backup‐Stromversorgung der Uhr und Messwertanzeige verwendet. Batterielebensdauer Abhängig von der Abtastrate, bei frischen Alkalibatterien und 60 Sekunden Abtastrate typischerweise mehr als einen Monat. Höhere Abtastraten reduzieren die Batterielebensdauer deutlich. Die Lebensdauer der Batterie wird decrese Wenn der Summer wird gesetzt auf Gewicht 199 g (0,44 lbs) Abmessungen 132 x 80 x 32 mm (5,2 x 3,1 x 1,3") Oben genannte technische Daten beziehen sich nur auf eine Testumgebung mit einer RF- Hinweis: Feldstärke von weniger als 3 V/M und Frequenzen weniger als 30 MHz. Copyright © 2015‐2016 FLIR Systems, Inc. Alle Rechte vorbehalten einschließlich des Rechts auf vollständige oder teilweise Vervielfältigung in jeglicher Form. ISO‐9001 Certified www.extech.com SD900‐de‐DE_V1.1 01/16...
