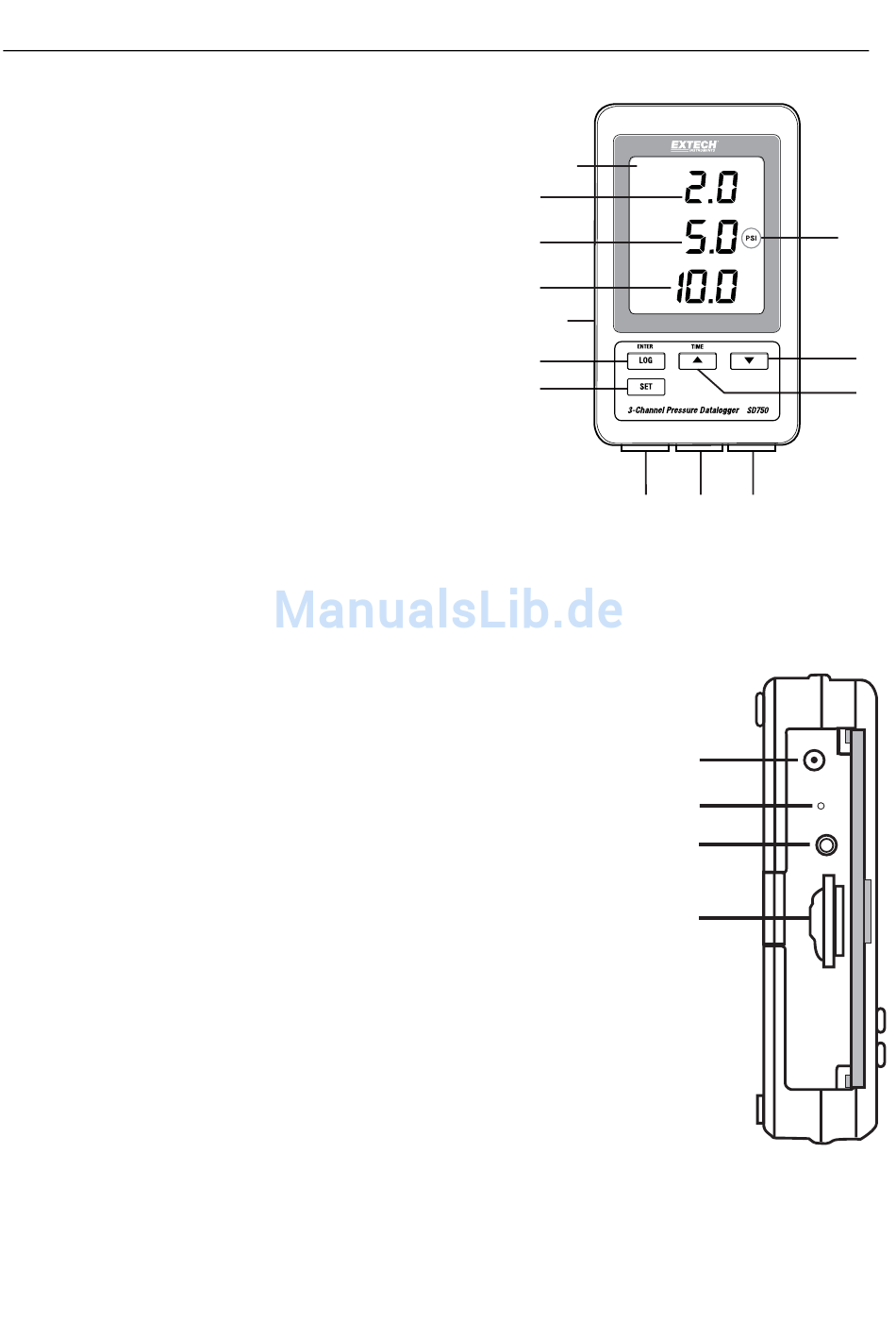

Beschreibung des Messgeräts
1.
LCD‐Bildschirm
2.
Messwertanzeige Kanal 1
3.
Messwertanzeige Kanal 2
4.
Messwertanzeige Kanal 3
5.
Messeinheit für alle Kanäle
6.
Schutzklappe (Seite)
7.
LOG (ENTER) Taste
8.
SET Taste
▼ Abwärtstaste
9.
10. ▲ (TIME) Aufwärtstaste
11. Aufnehmereingang Kanal 1 (4‐20 mA)
12. Aufnehmereingang Kanal 2 (4‐20 mA)
13. Aufnehmereingang Kanal 3 (4‐20 mA)
Ansicht der linken Seite (hinter Schutzklappe)
14. Wechselstromadapterbuchse für mitgeliefertes Netzteil
15. Reset‐Taste (bei „eingefrorenem" Display drücken)
16. RS‐232 16‐Bit Datenausgang
17. SD‐Speicherkartensteckplatz
Hinweis: Das Batteriefach, der Kippständer und die
Wandmontagelöcher (nicht dargestellt) befinden sich auf der
Rückseite des Messgeräts.
1
2
3
4
6
7
8
3
11 12 13
14
15
16
17
