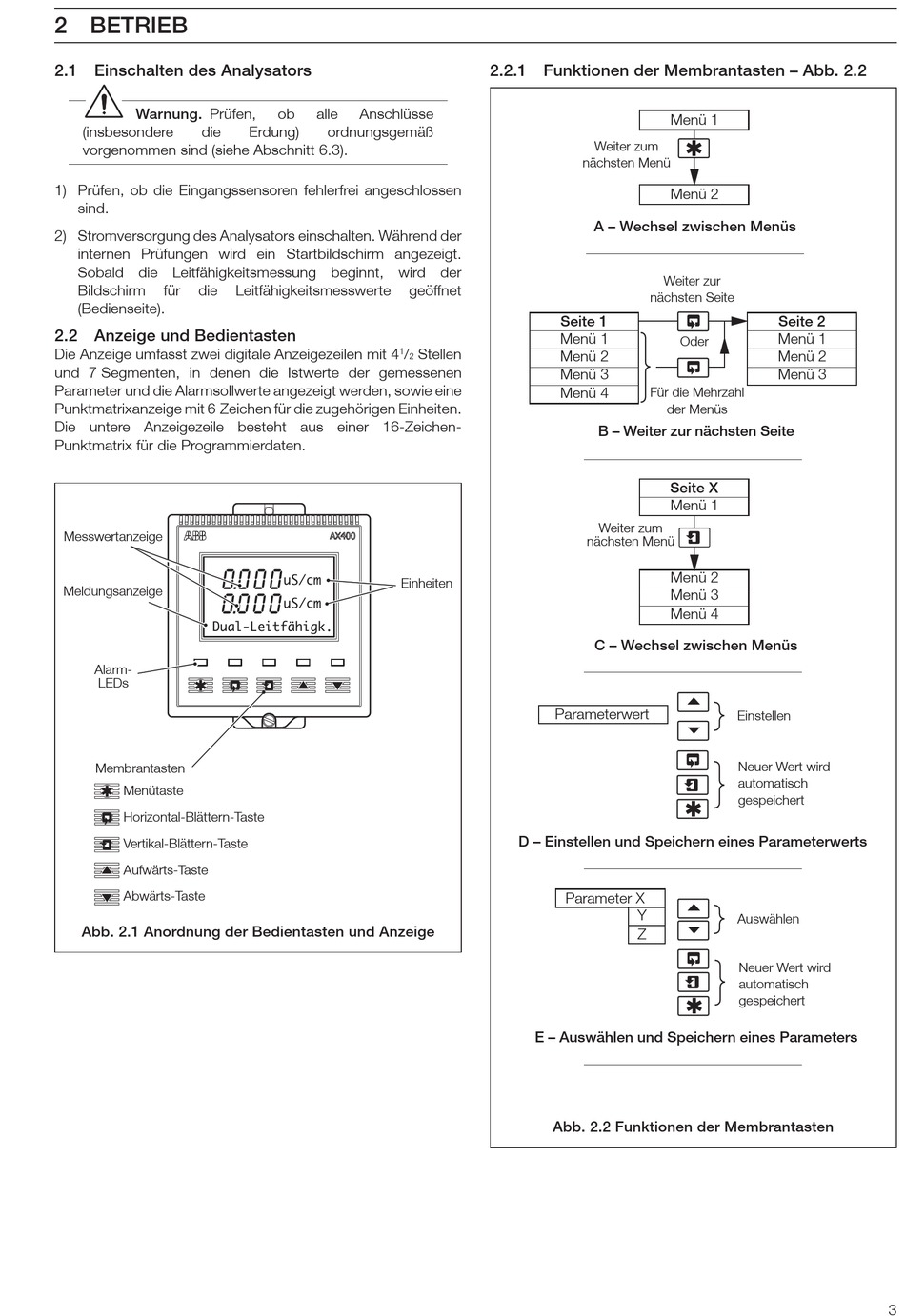

2 BETRIEB
2.1 Einschalten des Analysators
Warnung. Prüfen,
(insbesondere
die
vorgenommen sind (siehe Abschnitt 6.3).
1) Prüfen, ob die Eingangssensoren fehlerfrei angeschlossen
sind.
2) Stromversorgung des Analysators einschalten. Während der
internen Prüfungen wird ein Startbildschirm angezeigt.
Sobald die Leitfähigkeitsmessung beginnt, wird der
Bildschirm
für
die
(Bedienseite).
2.2 Anzeige und Bedientasten
Die Anzeige umfasst zwei digitale Anzeigezeilen mit 4
und 7 Segmenten, in denen die Istwerte der gemessenen
Parameter und die Alarmsollwerte angezeigt werden, sowie eine
Punktmatrixanzeige mit 6 Zeichen für die zugehörigen Einheiten.
Die untere Anzeigezeile besteht aus einer 16-Zeichen-
Punktmatrix für die Programmierdaten.
Messwertanzeige
0. 0 00
Meldungsanzeige
0. 0 00
Dual-Leitfähigk.
Alarm-
LEDs
Membrantasten
Menütaste
Horizontal-Blättern-Taste
Vertikal-Blättern-Taste
Aufwärts-Taste
Abwärts-Taste
Abb. 2.1 Anordnung der Bedientasten und Anzeige
ob
alle
Anschlüsse
Erdung)
ordnungsgemäß
Leitfähigkeitsmesswerte
1
/
uS/cm
Einheiten
uS/cm
2.2.1 Funktionen der Membrantasten – Abb. 2.2
geöffnet
Seite 1
Menü 1
Stellen
Menü 2
2
Menü 3
Menü 4
Parameterwert
D – Einstellen und Speichern eines Parameterwerts
Parameter X
E – Auswählen und Speichern eines Parameters
Abb. 2.2 Funktionen der Membrantasten
Menü 1
Weiter zum
nächsten Menü
Menü 2
A – Wechsel zwischen Menüs
Weiter zur
nächsten Seite
Oder
Für die Mehrzahl
der Menüs
B – Weiter zur nächsten Seite
Seite X
Menü 1
Weiter zum
nächsten Menü
Menü 2
Menü 3
Menü 4
C – Wechsel zwischen Menüs
Einstellen
Neuer Wert wird
automatisch
gespeichert
Y
Auswählen
Z
Neuer Wert wird
automatisch
gespeichert
Seite 2
Menü 1
Menü 2
Menü 3
3
