HL 90

8.6.5 Brennluftversorgung

Die Brennluft darf auf keinen Fall Räumen entnommen
werden, in denen sich Personen aufhalten. Die Brennluft-
ansaugöffnung darf nicht in Fahrtrichtung zeigen. Sie ist
so anzuordnen, dass ein Zusetzen durch Verschmutzung
nicht zu erwarten ist.
Liegt das Heizgerät in einem geschlossenen Einbau-
kasten, muss die Brennluft aus dem Freien angesaugt
und das Abgas ins Freie geführt werden. Die spritz-
wassergeschützten Durchbrüche sind so auszuführen,
dass ein Eindringen von Abgasen in das Fahrzeuginnere
nicht zu erwarten ist.
Zur Verringerung von Ansaugluftgeräuschen ist der
Einbau des Ansaugschalldämpfers (in Lieferumfang bei
24-Volt-Geräten) empfehlenswert (Abb. 809). Dieser wird
auf das Ansaugrohr aufgesetzt.
HINWEIS
Bei 12-Volt-Geräten wird der Einbau eines Ansaugschall-
dämpfers (Best.-Nr. 867 59A) empfohlen.

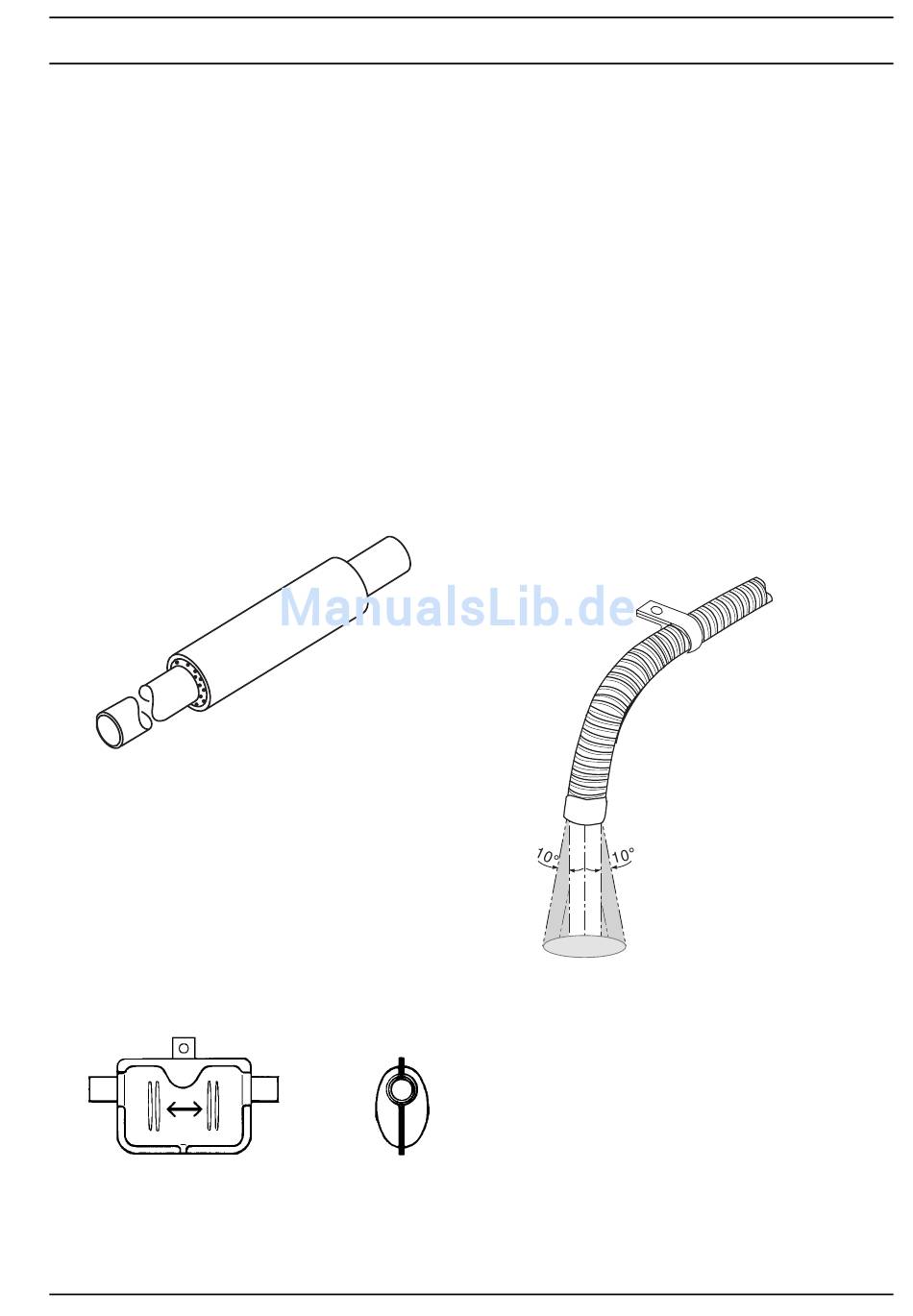

Abb. 809 Ansaugschalldämpfer

8.6.6 Abgasleitung

Als Abgasleitung sind starre Rohre aus unlegiertem oder
legiertem Stahl mit einer Mindestwandstärke von 1,0 mm
oder flexible Rohre nur aus legiertem Stahl zu verwenden.
Das Abgasrohr wird am Heizgerät z.B. mit einer Spann-
schelle gesichert.
Der Abgasschalldämpfer ist vorzugsweise in der Nähe
des Heizgerätes zu montieren. Die Durchströmrichtung
ist beliebig.
Abb. 810 Abgasschalldämpfer, Durchflussrichtung
Der Betrieb des Heizgerätes ist auch ohne Schalldämpfer
zulässig.

8.6.7 Brennluftansaug- und Abgasleitungen

Länge von Brennluftansaugleitung:
mit Schalldämpfer:
ohne Schalldämpfer:
Länge von Abgasleitung: max. 5,0 m
Beide Leitungen sind vom Heizgerät weg fallend zu ver-
legen. Ist dies nicht möglich, muss an der tiefsten Stelle
eine Kondensatablaufbohrung Ø 4 mm angebracht
werden.
Innendurchmesser der Leitungen:
Brennluftleitung:
Abgasleitung:
Kleinster Biegeradius:
Brennluftleitung:
Abgasleitung:
Damit der Winkel von 90° ± 10° sichergestellt wird, ist
eine Befestigung nicht weiter als 150 mm, gemessen vom
Abgasrohrende, notwendig.
Abb. 811 Abgasrohrmündung, Einbaulage
VORSICHT
Bei einer Einbaulage der Abgasrohrmündung entgegen
der Darstellung in Abb. 811 besteht Brandgefahr.
Summe der Biegungen:
Brennluftleitung:
Abgasleitung:
8 Servicearbeiten
max. 3,0 m
max. 5,0 m
30 mm
38 mm
45 mm
85 mm
Ausströmrichtung annähernd
senkrecht 90° ±10°
max. 360°
max. 360°
805
