Webasto HL 90 Handbuch Seite 25

7 Schaltpläne und Anschlussbeispiele
X2
X5
X00
X0
X00
706
X3
X2 Zwischensteckverbindung Dosierpumpe
X3 Steckverbindung Flammwächter
X4 Steckverbindung Glühkerzenvorwiderstand
X5 Steckverbindung Temperaturbegrenzer
X7 Steckverbindung Relais/Sicherung
X0;
X00 Anschluss Glühkerze
1 Steuergerät

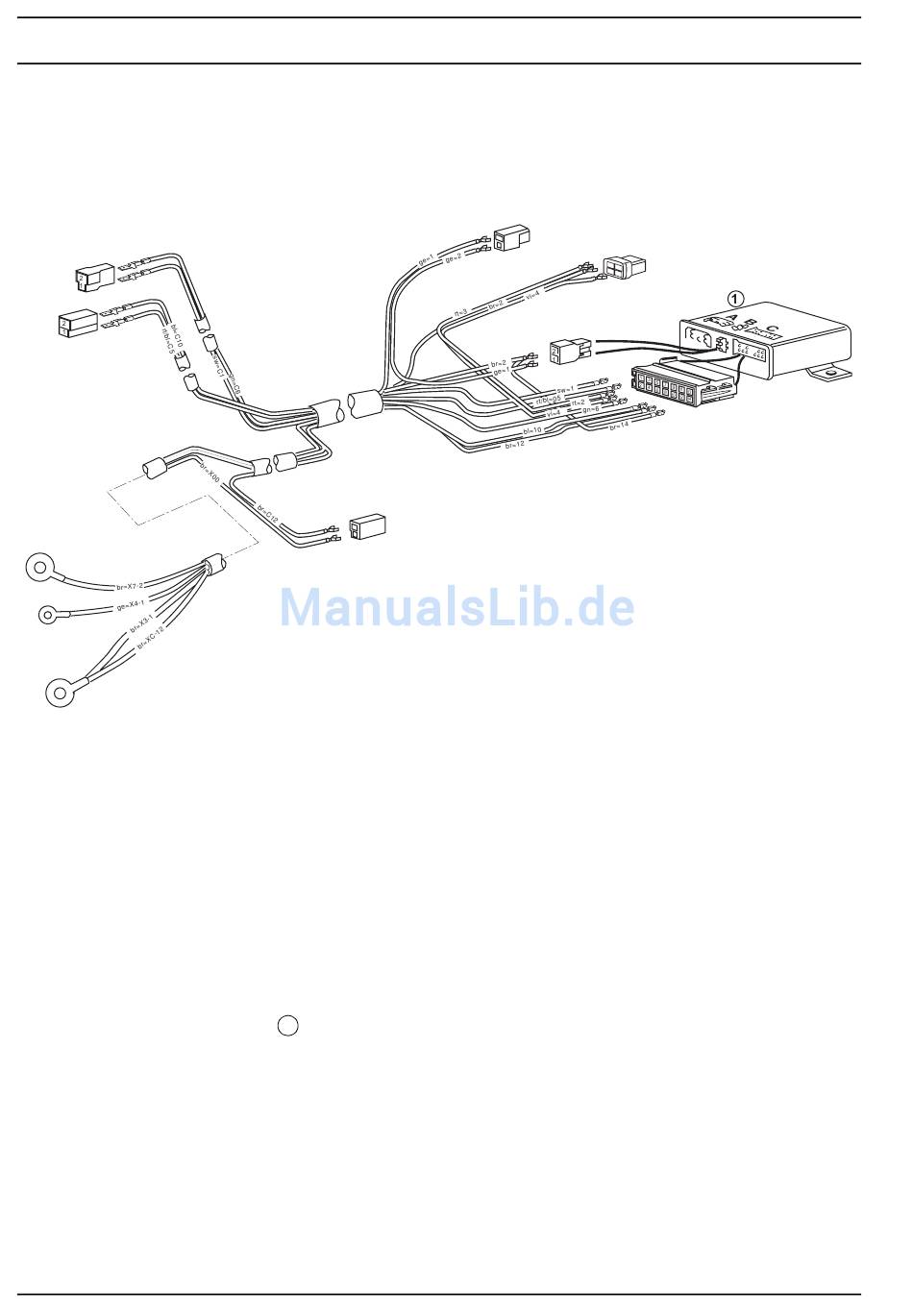

Abb. 705 Anschlussbeispiel "Standard-Kabelbaum"
X4
X7
B
HL 90
C
