Webasto HL 90 Handbuch Seite 13

3 Funktionsbeschreibung
1
2
A
B
C
D
E
F
1 Einschalten
2 Vorglühen 35 s
3 Brennstoffvorlauf
4 Volllastanlauf
5 Sicherheitszeit max. 100 s
6 Mindestvolllastzeit 60 s
7 Brennbetrieb – Volllast
8 Raumtemperatur (Sollwert erreicht)
9 Umschaltung von Volllast auf Teillast 8 s
10 Brennbetrieb – Teillast
11 Raumtemperatur (Sollwert unterschritten)
12 Umschaltung von Teillast auf Volllast 10 s
13 Ausschalten
14 Optischer Nachlauf max. 40 s
15 Elektronischer Nachlauf 150 s
16 Aus
302
3 5
4 6

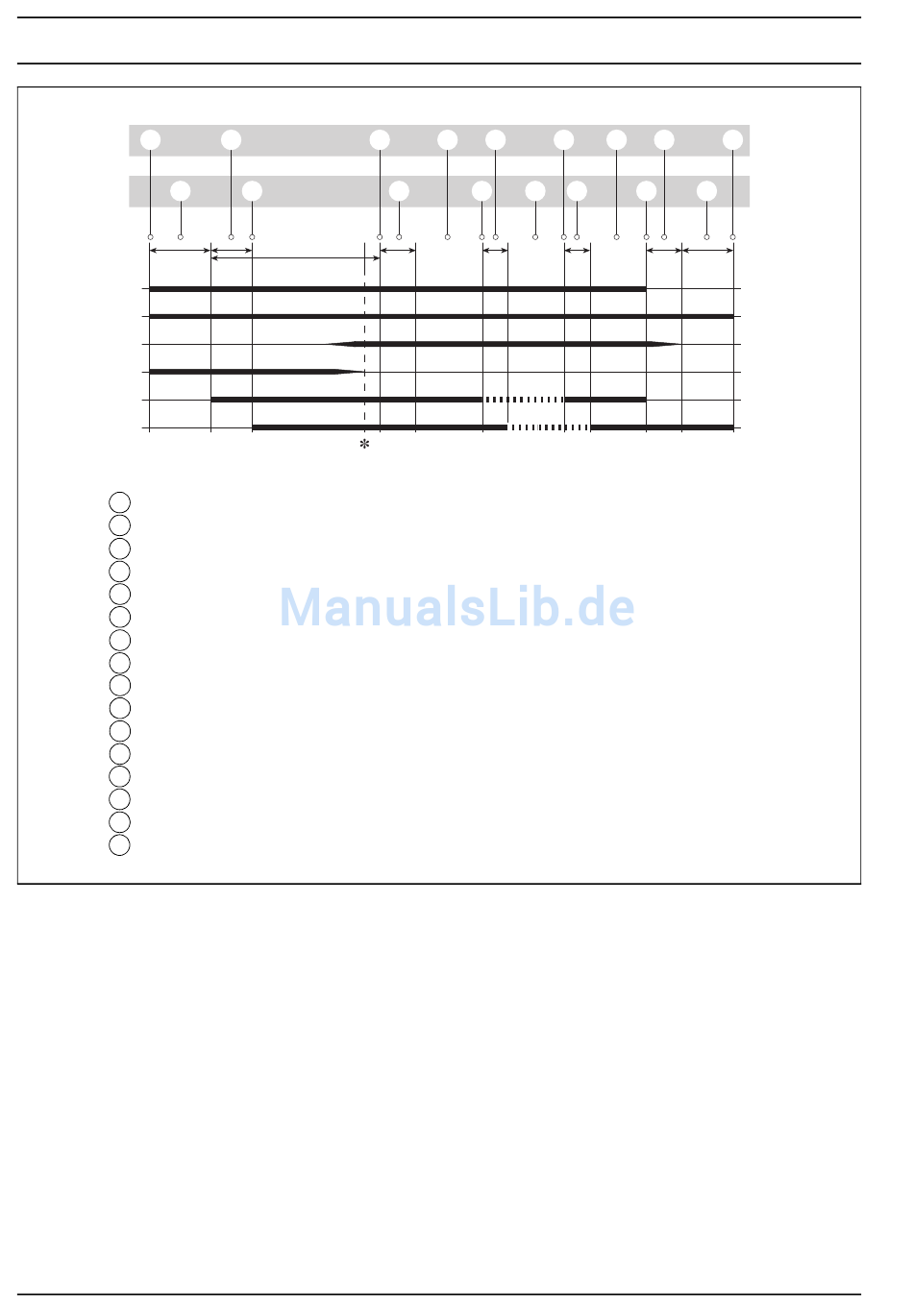

Abb. 301 Funktionsdiagramm
7 9 11 7
8 10 12
A Einschaltkontrolle
B Schalter bzw. Raumthermostat
(Volllast/Teillast) oder Vorwahluhr
C Flammwächter
D Glühkerze
E Dosierpumpe (Volllast / Teillast)
F Brennluftgebläse (Volllast / Teillast)
* Kommt es zu keiner Flammbildung, erfolgt
automatisch eine Startwiederholung
(25 s Vorglühen, 80 s Sicherheitszeit)
HL 90
14 16
13 15
