8. Klemmen Sie das Pluskabel (Rot) am Pluspol (+) der
Batterie und das Minuskabel (Schwarz) am Minuspol
(–) der Batterie an, wobei Sie die Kopfschrauben und
Muttern verwenden. Stellen Sie sicher, dass die
Plusklemme (+) vollständig auf den Pol aufgezogen und
der Anschluss fest mit der Batterie verbunden ist. Das
Kabel darf die Batterieabdeckung nicht berühren.
Ziehen Sie den Gummischuh über den Pluspol, um
Kurzschlüssen vorzubeugen.
Warnung
• Der Anschluss der Kabel an den falschen Polen
kann zu Verletzungen und/oder Sachschäden an
der elektrischen Anlage führen.
2

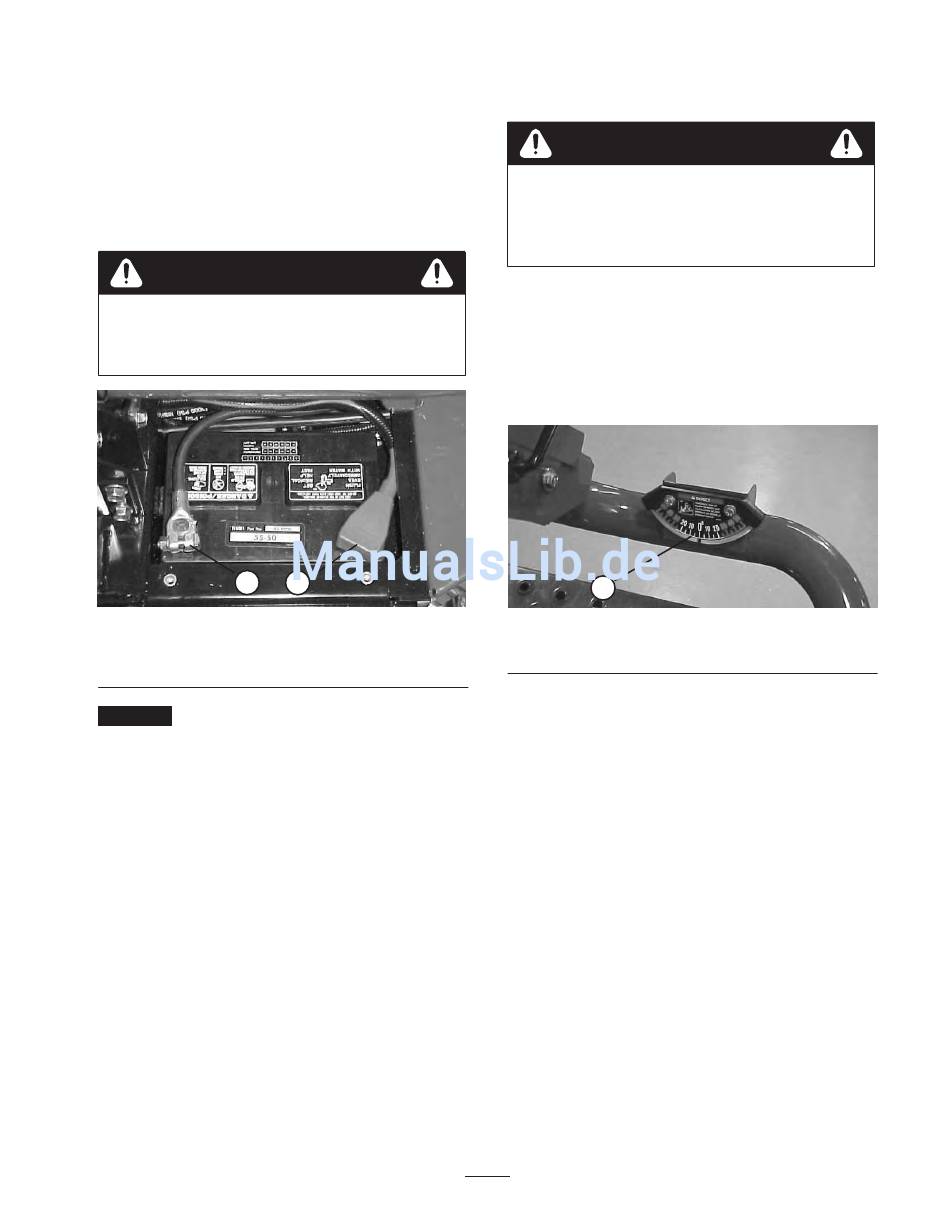

Bild 3
1. Pluskabel (+) der Batterie
Wichtig
Achten Sie beim Entfernen der Batterie darauf,
dass die Batterieklemmschrauben mit den Kopfschrauben
an der Unterseite und den Muttern an der Oberseite
montiert werden. Wenn die Klemmschrauben umgekehrt
montiert werden, können sie die Hydraulikschläuche
berühren, wenn die Mähwerke bewegt werden.
9. Überziehen Sie die Batteriepole und Anschlüsse mit
Grafo 112X-Fett (Toro Bestellnummer 505-47), mit
Vaseline oder leichtem Fett, um einer Korrosion
vorzubeugen. Ziehen Sie dann den Gummiüberzug über
die Plusklemme.
10. Setzen Sie die Batterieabdeckung auf.
1
2. Minuskabel (–) der
Batterie
Prüfen des Neigungsmessers
Gefahr
Setzen Sie die Maschine nie an Hängen mit einem
Gefälle von mehr als 25_ ein. Dies verringert
Verletzungen und ggf. tödliche Verletzungen
aufgrund von Überschlagen.
1. Stellen Sie die Maschine auf eine ebene Fläche.
2. Prüfen Sie, ob die Maschine nivelliert ist, indem Sie
einen manuellen Neigungsmesser (gehört zum
Lieferumfang der Maschine) gegen eine Querschiene
des Rahmens (in der Nähe des Werkzeugkastens)
halten. Aus der Fahrerposition gesehen muss der
Neigungsmesser auf Null stehen.
1
1. Neigungsmesser
3. Wenn der Neigungsmesser nicht auf Null steht,
bewegen Sie die Maschine an eine Stelle, an der eine
Null-Grad-Anzeige erzielt wird. Dabei muss der gegen
die Maschine gehaltene Neigungsmesser gleichfalls null
Grad anzeigen.
4. Wenn der Neigungsmesser einen anderen Wert als null
Grad anzeigt, lockern Sie die beiden Schrauben und
Muttern, mit denen der Neigungsmesser an der
Befestigungshalterung montiert ist. Stellen Sie den
Anzeiger so ein, dass eine Null Grad Anzeige resultiert.
Ziehen Sie dann die Kopfschrauben wieder fest.
15
Bild 4
