Einstellen der Neutralstellung
des Fahrantriebs
Sollte sich die Maschine bewegen, wenn das Fahrpedal auf
Neutral steht, muss die Fahrantriebsnocke eingestellt
werden.
1. Stellen Sie die Maschine auf eine ebene Fläche und
stellen den Motor ab.
2. Bocken Sie ein Vorderrad und das Hinterrad auf und
stellen Sie Achsböcke unter den Rahmen.
Warnung
Ein Vorderrad und das Hinterrad müssen
aufgebockt sein, sonst bewegt sich die Maschine
während der Einstellung. Stellen Sie sicher, dass
die Maschine abgestützt ist, damit sie nicht
abrutschen und eine Person verletzen kann, die
unter der Maschine arbeitet.
3. Lösen Sie die Sicherungsmutter an der Fahrantriebs-
Einstellnocke.
Warnung
Der Motor muss für die endgültige Einstellung der
Fahrantriebs-Einstellnocke laufen. Zur
Vermeidung von Körperverletzungen sollten
Hände, Füße, das Gesicht und andere Körperteile
nicht mit dem Auspuff, anderen heißen Teilen des
Motors und sich drehenden Teilen in Berührung
kommen.
1

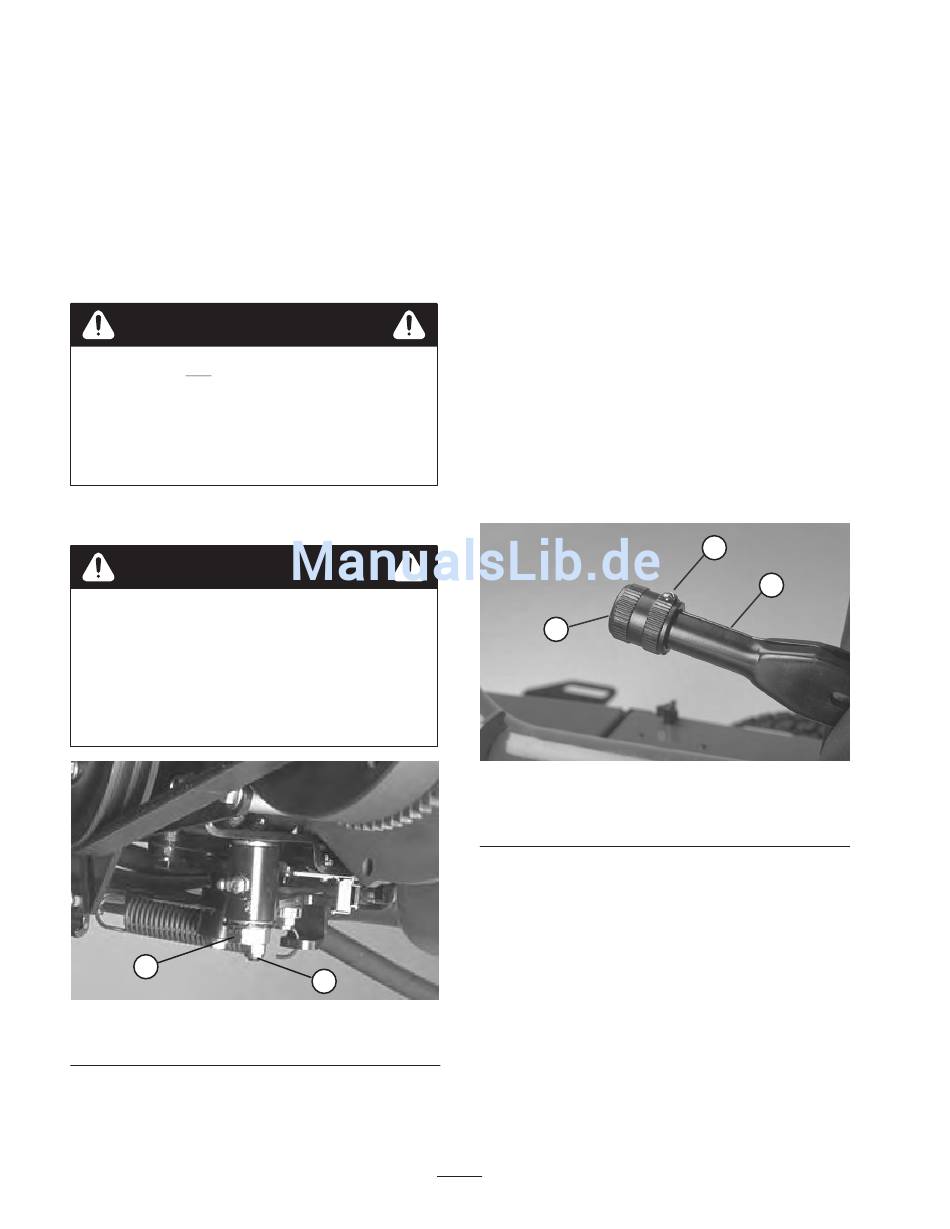

Bild 66
1. Fahrantriebs-Einstellnocke
2
2. Sicherungsmutter
46
4. Lassen Sie den Motor an und drehen Sie das Sechskant
der Nocke in beide Richtungen, um die zentrale
Stellung im Neutralbereich ausfindig zu machen.
5. Ziehen Sie die Sicherungsmutter fest, um die
Einstellung zu arretieren.
6. Stellen Sie den Motor ab.
7. Entfernen Sie die Achsböcke und senken die Maschine
auf den Werkstattboden ab. Machen Sie eine Probefahrt,
um sicherzustellen, dass die Maschine nicht mehr
kriecht.

Einstellen der Feststellbremse

Prüfen Sie die Einstellung alle 200 Stunden.
1. Lockern Sie die Stellschraube, mit der das Handrad am
Feststellbremshebel befestigt ist.
2. Drehen Sie das Handrad, bis eine Kraft von 133–178 N
erforderlich ist, um den Hebel zu betätigen.
3. Ziehen Sie die Stellschraube fest, wenn die Einstellung
vorgenommen ist.
2
Bild 67
1. Feststellbremshebel
2. Handrad
3
1
3. Stellschraube
