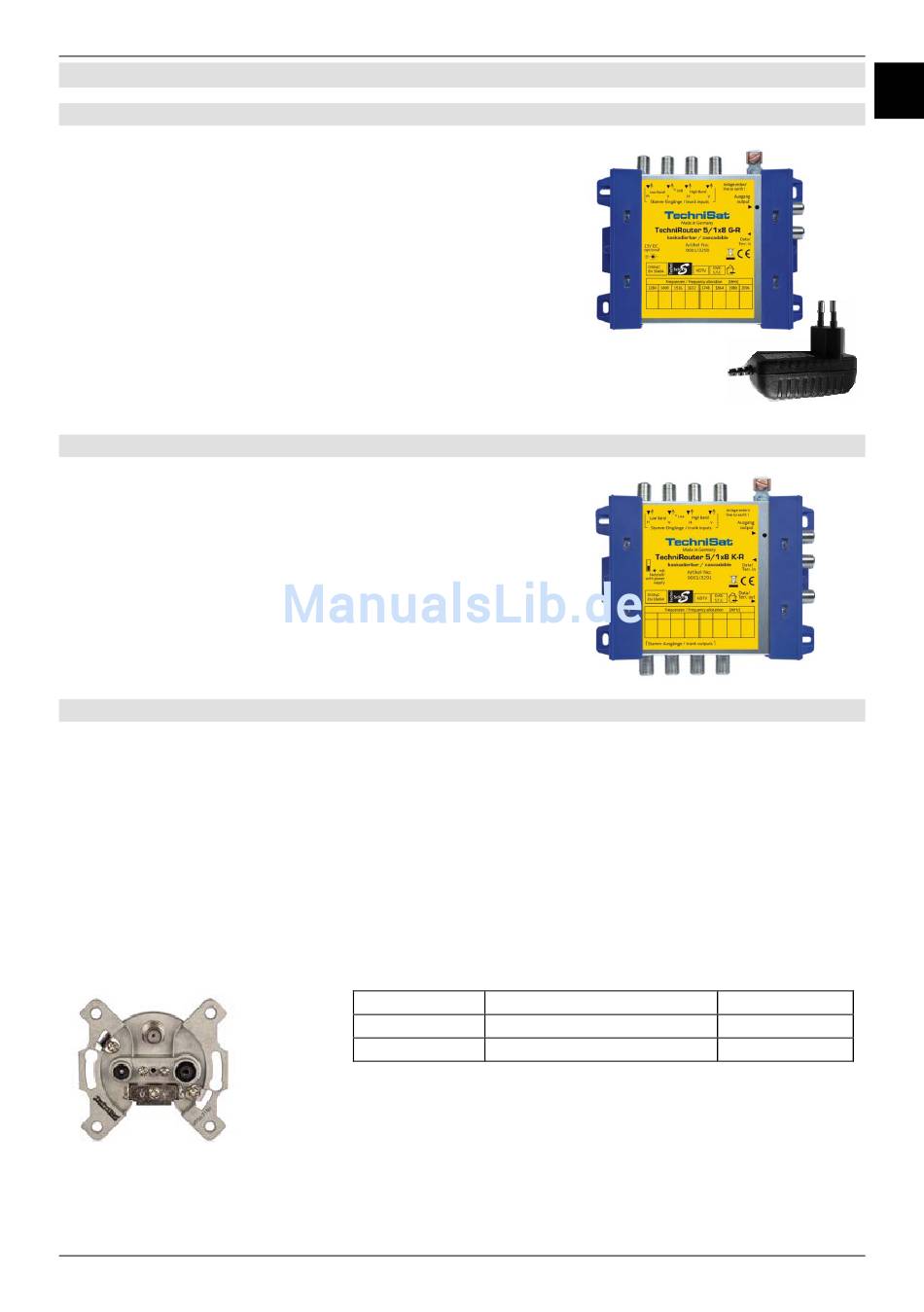

3 Geräte der TechniRouter-Familie

3.1 TechniRouter 5/1x8 G-R (Art.-Nr. 0001/3290) und 5/2x4 G-R (Art.-Nr. 0001/3292)

Diese Multischalter werden als Grundgeräte der Verteilung
verwendet und schalten die Signale einer Satellitenposition (4
Satelliten-ZF-Ebenen) an bis zu 8 Teilnehmer. Sie stellen 8
bzw. 4 Ausgangskanäle je Kabel im ZF-Frequenzbereich 950 -
2150 MHz zur Verfügung, auf welchen die einzelnen
Teilnehmer ohne Einschränkung alle digitalen Programme
empfangen können. Im Satellitenbereich haben die
Teilnehmerleitungen eine kräftige und schräglagenentzerrte
Verstärkung. Terrestrik und Rückweg sind passiv und
frequenzlinear. Bei Bedarf, wenn ein Empfänger den notwendigen Speisestrom
für TechniRouter und LNB nicht aufbringen kann, stecken Sie das mitgelieferte
Steckernetzteil an den TechniRouter, welches dann das LNB speist.

3.2 TechniRouter 5/1x8 K-R (Art.-Nr. 0001/3291) und 5/2x4 K-R (Art.-Nr. 0001/3293)

Diese Kaskadiermatrix für 8 Teilnehmer wird zusammen mit
einem Grundgerät (TechniRouter 5/1x8 G-R oder 5/2x4 G-R)
eingesetzt und kann bei Verwendung eines Zwischenver-
stärkers bis zu viermal hintereinander geschaltet werden. Falls
einer der angeschlossenen Empfänger den notwendigen
Speisestrom für TechniRouter und LNB nicht aufbringen kann,
stecken Sie am Grundgerät das Steckernetzteil zur Speisung
des LNB an. Der Schiebeschalter ist entsprechend
einzustellen.
3.3 Zubehör
Alle Dosen, Verteiler und Verstärker müssen tauglich für den Sat-ZF-Bereich sein und einen DC-
Durchlass besitzen. Bei Durchgangsdosen muss ein DC-Durchlass im Stamm und ein
diodenentkoppelter DC-Durchlass im Abzweig vorhanden sein.
Der DC-Durchlass wird für die Stromversorgung der TechniRouter und für den Transport der
Steuersignale benötigt, die Diode entkoppelt die Netzteile der Empfänger. Es sollte immer nur
eine Diode im Pfad jedes Empfängers zum TechniRouter sein.
Die Enddose muss ebenfalls einen diodenentkoppelten DC-Durchlass haben.
Einkabel-Durchgangsdose mit DC-Durchlass, diodenentkoppelt
TechniPro Abzweigdämpfung
600-10 10 dB
600-13 13 dB
5
DE
Art.-Nr.
0000/3180
0000/3181
