Eingangspegel der Schaltmatrix sollte deshalb 45 dBµV nicht unterschreiten. Das verwendbare
DE
Zubehör ist in den Montageanleitungen der einzelnen Geräte detailliert beschrieben.

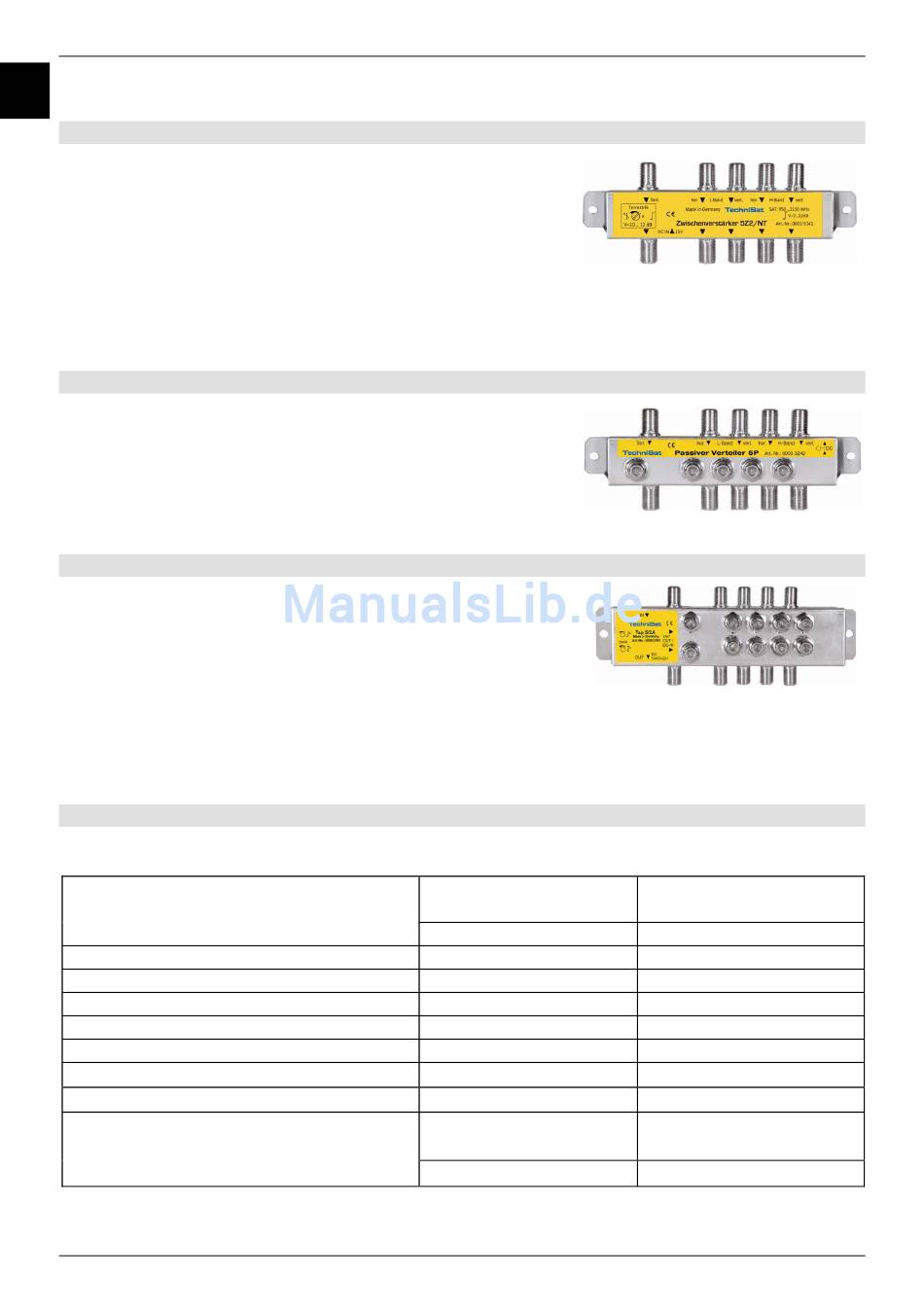

5.1 Zwischenverstärker 5Z2/NT (Art.-Nr. 0001/3241)
Die Verstärkungen und die fest eingestellte Schräglagen-
entzerrung des Gerätes sind für den Ausgleich der
Dämpfung durch Kabel der Stammleitungen und/oder
Komponenten von 12 dB bei 2150 MHz ausgelegt. Die
Verstärkung des terrestrischen Pfades ist einstellbar. Das
Gerät wird vom TechniRouter über die Satelliten-Stammleitungsausgänge gespeist. Zur
Entlastung kann das Netzteil angesteckt werden, es speist dann die Stammverstärker 1 und 4,
den terrestrischen Verstärker und die vorgelagerten Baugruppen.
Der Zwischenverstärker ist nicht Rückweg-tauglich.
5.2 Passiver Verteiler 5P (Art.-Nr. 0000/3242)
Mit einer Dämpfung von maximal 4dB erfolgt hiermit eine
Leistungsteilung der Signale aller Satelliten-ZF-Ebenen und
der Terrestrik auf zwei Ausgänge.
Um eine gegenseitige Beeinflussung der speisenden
Netzteile zu verhindern, ist eine Ausgangsreihe (die
stehenden Sat-Buchsen) gleichstromentkoppelt.
5.3 Aktiver 2-fach Abzweiger 5/2A (Art.-Nr. 0000/3243)
Diese Baugruppe ermöglicht es, die Signale eines
Verteilstammes vielfach, pro Gerät jeweils doppelt,
abzuzweigen und nachgeschalteten Unterverteilungen
zuzuführen. Die Stammleitungen sind gleichstromdurchlässig
und fast dämpfungslos, die Abzweige sind schräglagenentzerrt
verstärkt. Das Gerät wird selbst über die Unterstämme, Anschluss 4, gespeist, speist aber die
Stämme nicht von dort. Am Stammausgang des letzten aktiven Abzweigers 5/2A muss, um
Schaltmatrizen, Verstärker und LNBs im Stamm zu speisen, immer ein Gerät mit Netzteil
angeschlossen sein. Der 5/2A ist nicht Rückweg-tauglich.
5.4 Weitergehende Hinweise zu Kabeln und Dosen
Kabel:
Typ
Länge
10 m
20 m
30 m
40 m
50 m
60 m
70 m
Loop-Widerstand (Seele und Schirm)
für ein Kabel.
Kabel eines Stammes
•
Zur Auswahl und Behandlung der Kabel siehe auch Abschnitte 4.2 und 4.5.
Dämpfung (dB / x Meter) einsetzbarer Kabeltypen
bei Frequenz / MHz
115 oder 120 dB
Premium-Kabel
30 300 860 2150
0,3 1
1,8
3
0,6 2
3,6
6
0,9 3
5,4
9
1,2 4
7,2
12
1,5 5
9
15
1,8 6 10,8 18
2,1 7 12,6 21
0,35 Ω / 10 m
0,06 Ω / 10 m
14
Tabelle 1
Mini-CoaxSat 2150 /
Multymedia-Kabel 4
30 300 860 2150
0,5 1,5 2,5 4,2
1
3
5
8,4
1,5 4,5 7,5 12,6
2
6
10 16,8
2,5 7,5 12,5 21
0,56 Ω / 10 m
0,08 Ω / 10 m
