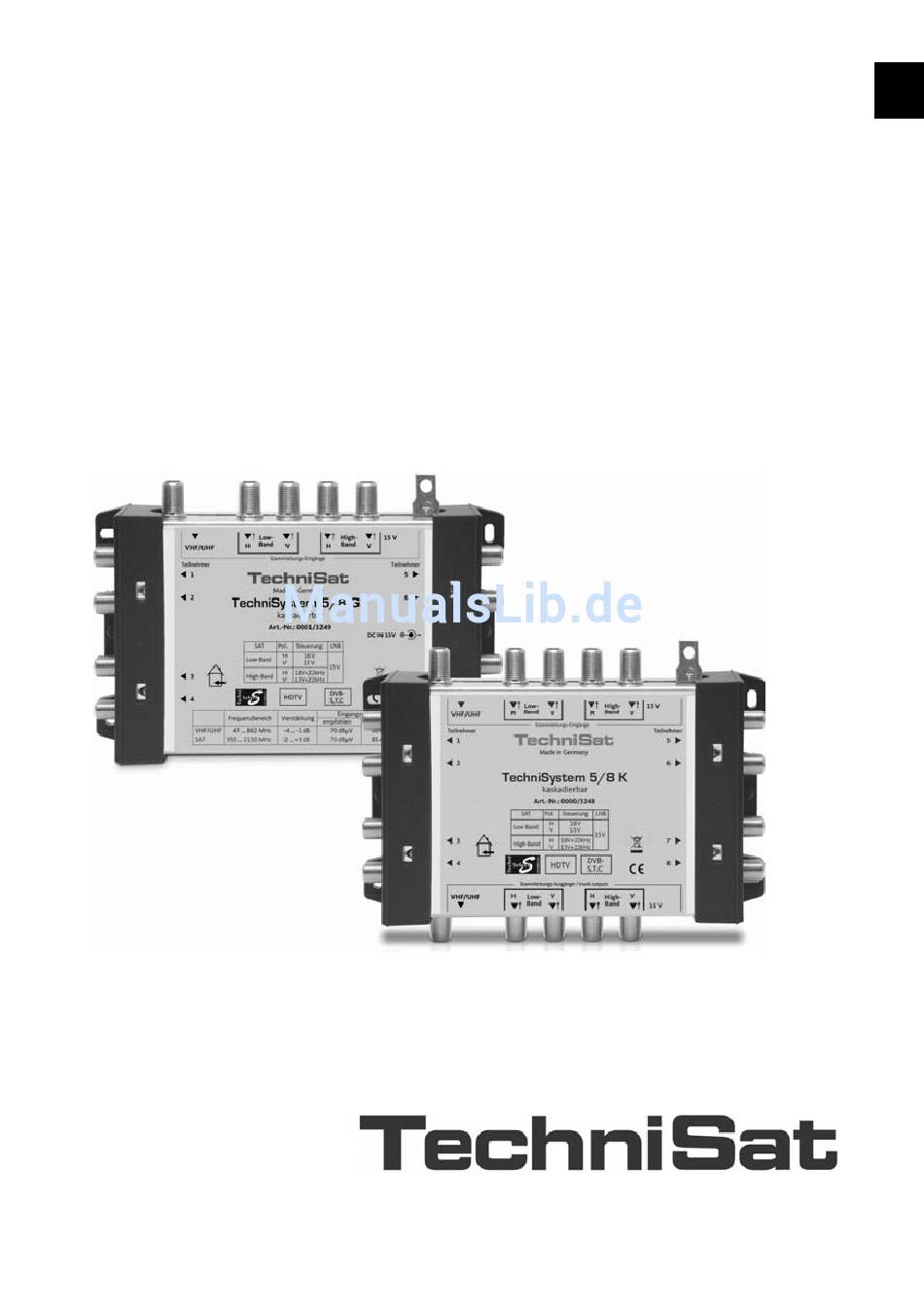

- Seite 1 Montageanleitung TechniSat TechniSystem 5/8 www.technisat.de www.technisat.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise............................3 Verwendungszweck ............................4 Geräte des TechniSystem 5/8........................5 TechniSystem 5/8 G2...........................5 TechniSystem 5/8 K............................5 Aktiver Abzweiger 5/2A ..........................5 Passiver Verteiler 5P............................5 Zwischenverstärker 5Z2/NT ........................5 Montage ................................6 Allgemeines.................................6 Wahl der Außeneinheit/LNBs........................6 Kabel ..................................6 Antennensteckdosen ............................7 Unterputz-Verteilschrank..........................8 Montage-Tipps..............................8 Anlagenbeispiele ...............................9 Wohnhaus mit 5 Etagen, 40 Teilnehmer....................9 Anlage mit Verwendung einer Trasse .................... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen und beachten, bevor Sie das Gerät in Betrieb nehmen. Sämtliche Montage- und Installationsarbeiten sind von sachkundigem Personal durchzuführen. Sachkundige sind Personen, die aufgrund ihrer Ausbildung und Erfahrung ausreichende Kenntnisse auf dem Gebiet der SAT-Anlageninstallation haben und mit einschlägigen staatlichen Arbeitsschutz und Unfallverhütungsvorschriften, Richtlinien und allgemein anerkannten Regeln der Technik (z.B. -
Seite 4: Verwendungszweck
Die Verwendung nicht geeigneter Ersatzteile kann weitere Schäden am Gerät verursachen. Verwendungszweck Die Multischalter des TechniSystem 5/8 besitzen Anschlussmöglichkeit von 4 ZF-Ebenen (1 SatBlock) und einem terrestrischen Eingang und dienen zur Verteilung der Sat-ZF auf bis zu 500 Teilnehmer. Es können zum Beispiel: >... -
Seite 5: Geräte Des Technisystem 5/8

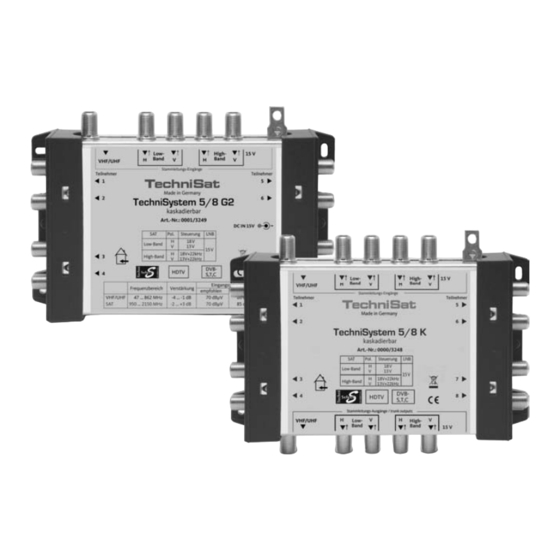

Geräte des TechniSystem 5/8 3.1 TechniSystem 5/8 G2 Grundmatrix mit Netzteil Art.-Nr. 0001/3249 Dieser Multischalter ist das Grundgerät der Verteilung. Er schaltet die Signale von vier Satelliten-ZF-Ebenen an bis zu 8 Teilnehmer. Die Ausgänge sind schräglagenentzerrt. Das Gerät benötigt immer ein Netzteil. -
Seite 6: Montage
Montage 4.1 Allgemeines ⇒ Eine Sternverteilung vom Dachboden oder aus der Hausmitte heraus wird empfohlen. ⇒ Es ist darauf zu achten, dass die Pegel der eingespeisten Sat-Signale untereinander ungefähr gleich groß sind. So wird die sehr gute Entkopplung nicht eingeschränkt. ⇒... -
Seite 7: Antennensteckdosen
Kabel sind folgendermaßen abzuisolieren: Crimp-Stecker Kompressionsstecker 4.4 Antennensteckdosen Die Teilnehmer sollten über Antennensteckdosen, z.B. SV 600 (Art.-Nr. 0003/3075) oder SVT 500 (Art.-Nr. 0000/3175), angeschlossen werden. So lassen sich ohne Umstecken auch die terrestrischen Programme empfangen, außerdem sind damit die angeschlossenen Geräte vor bandfremden Störungen geschützt. -
Seite 8: Unterputz-Verteilschrank
Stromverbrauchswerte finden Sie in den technischen Daten. Verteilung von terrestrischen Programmen: ⇒ Achten Sie darauf, möglichst untereinander ähnlich “große” terrestrische Signale einzuspeisen. ⇒ Es ist kein terrestrischer Vorverstärker notwendig. Weitere Informationen finden Sie unter www.technisat.de. Bei Detailfragen stehen Ihnen unsere Kundendienstmitarbeiter gern zur Verfügung. -
Seite 9: Anlagenbeispiele
Anlagenbeispiele 6.1 Wohnhaus mit 5 Etagen, 40 Teilnehmer... -
Seite 10: Anlage Mit Verwendung Einer Trasse
6.2 Anlage mit Verwendung einer Trasse... -
Seite 11: Installationsbeispiel Für Ein Hochhaus Mit 36 Etagen
6.3 Installationsbeispiel für ein Hochhaus mit 36 Etagen (24 Teilnehmeranschlüsse pro Etage; 864 Teilnehmer; 138 Baugruppen) -
Seite 12: Fehlersuchhilfen
Fehlersuchhilfen Fehler Mögliche Ursache Abhilfe Auf allen Antennenausrichtung Überprüfen Sie die Polarisationsebenen (des- stimmt nicht Ausrichtung Ihrer Antenne. halb von allen Sendern) kein Verwenden Sie dazu ein Empfang. geeignetes Messgerät. Netzteil nicht angeschlossen Netzteil anschließen „Klötzchen“-Bildung im Signalpegel zu niedrig oder Antenne optimieren und / digitalen Bild zu hoch bzw. -
Seite 13: Technische Daten
Technische Daten... - Seite 14 Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Änderungen und Druckfehler vorbehalten. Stand 10/11 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. TechniSat ist ein eingetragenes Warenzeichen der TechniSat Digital GmbH · Postfach 560 · 54541 Daun · www.technisat.de www.technisat.de 2237140000900...
