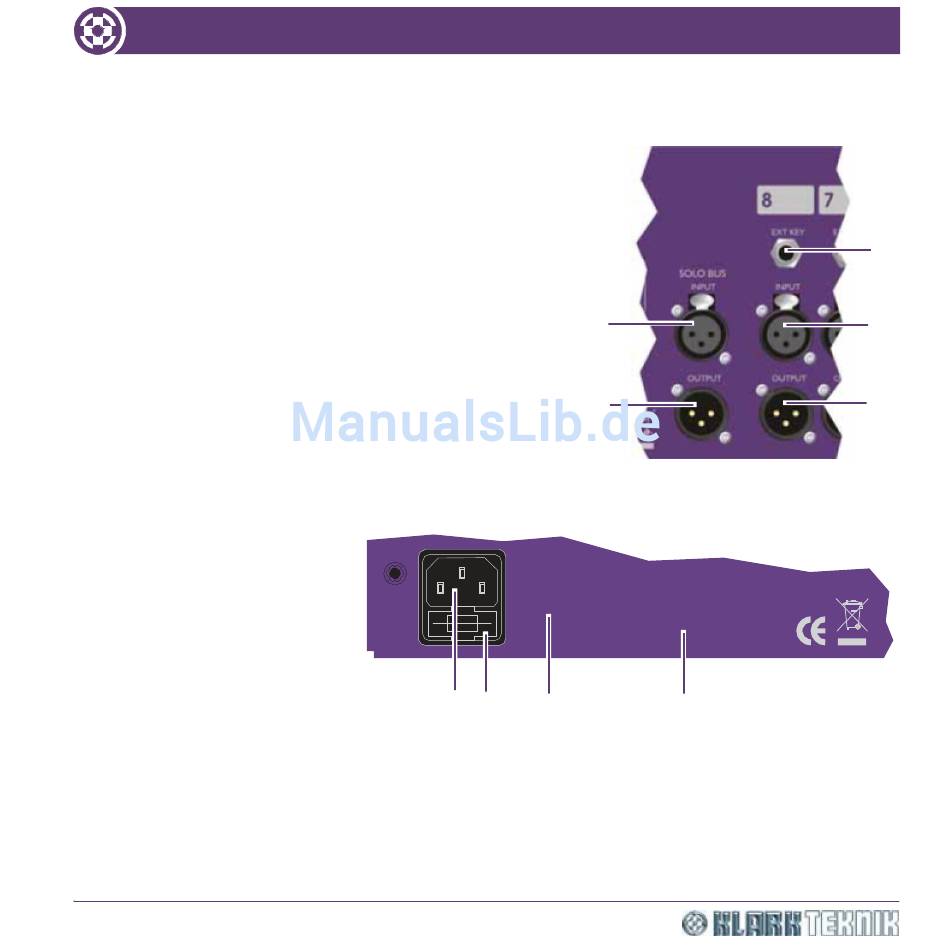

Audio Anschlüsse
Siehe hierzu auch „Anschluss der Audiokabel" auf Seite 8 bezüglich der
Pinbelegungen.
1
EXT KEY Buchse: Für 6,3 mm Stereo-Klinkenstecker (TRS), eine pro
Kanal.
2
Kanal INPUT Buchse: Weibliche XLR-Buchse.
3
Kanal OUTPUT Buchse: Männliche XLR-Buchse.
4
Solo Bus OUTPUT Buchse: Männliche XLR-Buchse.
5
Solo Bus INPUT Buchse: Weibliche XLR-Buchse.
Netzanschluss
1
IEC Buchse: Netzanschluss für das
Schaltnetzteil, das automatisch
Netzspannungen im Bereich 100
Volt AC bis 240 Volt AC erkennt.
2
Sicherungshalter: Enthält die
Netzsicherung auf der Rückseite
eines Schubes mit 2 Fächern. Im
vorderen Fach ist Platz für eine
Reservesicherung. Ersetzen Sie
die Netzsicherung immer mit dem
gleichen Typ und Wert, siehe
hierzu „Überprüfung/Ersatz der
Netzsicherung" auf Seite 42 bzgl.
weiterer Einzelheiten.
3
Netzspannung und Sicherungsdaten: Hier sind nochmals Einzelheiten für die Netzspannung und die Netzsicherung
aufgedruckt.
4
Sicherungswarninformation: Hier sind Einzelheiten für den Ersatz der Netzsicherung aufgedruckt.
