Anschlüsse der Audiokabel
Anschlüsse der Audiokabel
Stellen Sie zuerst sicher, dass alle Geräte ausgeschaltet sind und verbinden Sie dann Ihren Square ONE Dynamics mit dem Rest Ihrer
Audio-Anlage, wie nachfolgend dargestellt. W eitere Einzelheiten zur Symmetrierung siehe Symm./Unsymm. Audio auf Seite 37.

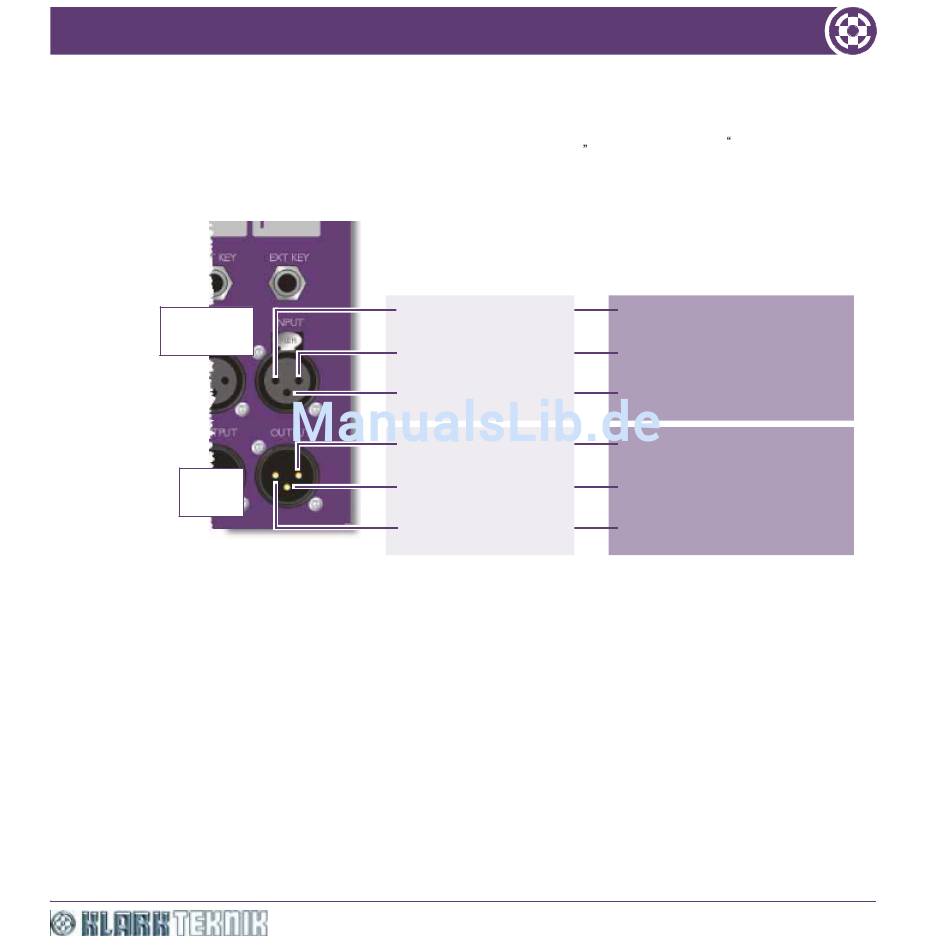

Channel I/O pin-outs
Female
XLR
Male
XLR
Balanced I/O
Pin 2: Hot signal
Pin 1: Screen/Ground
1
2
Pin 3: Cold signal
3
Pin 2: Hot signal
1
2
Pin 3: Cold signal
3
Pin 1: Screen/Ground
Pin 2: Hot signal
Pin 1: Screen/Ground (not
connected at unbalanced end)
Pin 3: Ground at unbalanced
end
Pin 2: Hot signal
Pin 3: Ground at unbalanced
end
Pin 1: Screen/Ground (not
connected at unbalanced end)
8
Unbalanced I/O
Square ONE Dynamics
