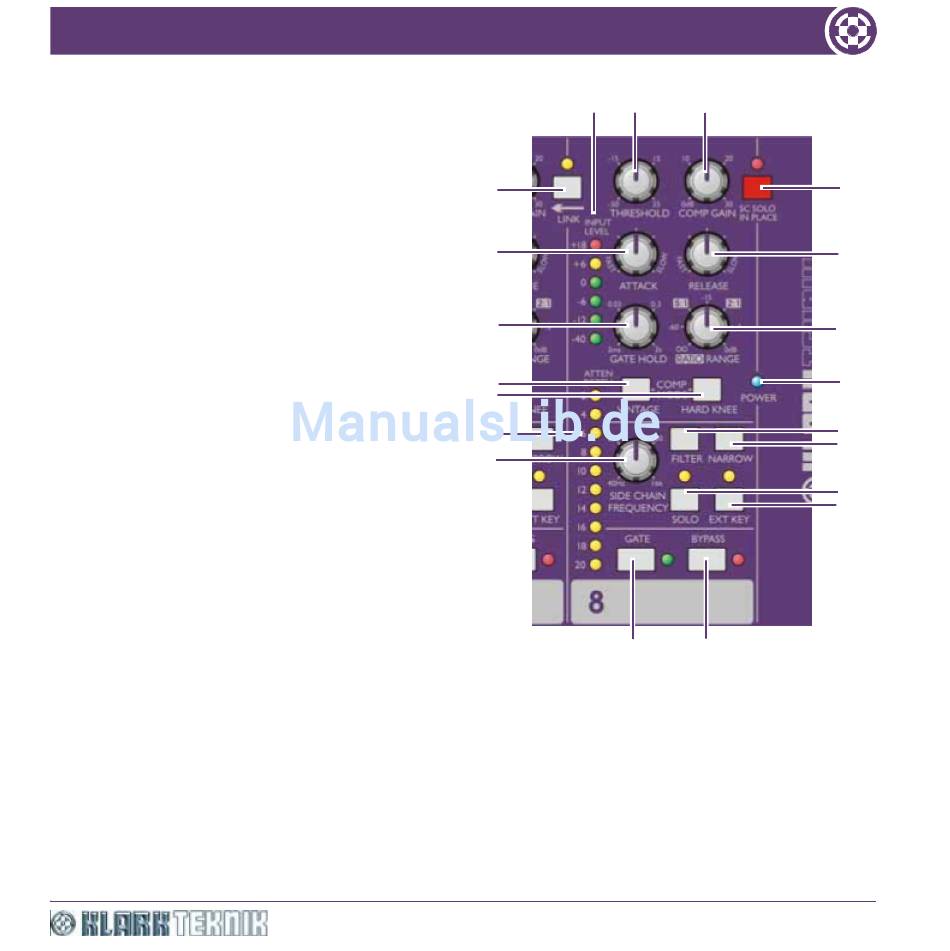

Frontblende
1
INPUT LEVEL Anzeige (dBu): Spitzenwert-Anzeige,
Sechs-Segment Audio Level LED Anzeige, die den
Eingangs XLR Pegel ständig anzeigt, unabhängig
davon wie die Regler eingestellt sind.
2
THRESHOLD Regler: Stellt den Arbeitspunkt für den
Kompressor oder das Gate ein, abhängig davon was
ausgewählt wurde.
3
COMP GAIN Regler: Stellt Compressor Gain ein –
auch als Make up Gain bezeichnet – sodass der Pegel
des abgehenden komprimierten Signals dem
ankommenden unkomprimierten Signal angepasst
werden kann.
4
SC SOLO IN PLACE Taste mit roter LED: Master
Solo in place Taste (SIP) mit roter LED Anzeige für
aktiviert/deaktiviert. Ist sie aktiviert, ändern alle
SOLO Tasten die Funktion, sodass kein Signal
mehr an den Master Solo Output Bus gesendet
wird und das Side Chain Signal direkt an die
Ausgangs XLR-Buchse auf dem gleichen Kanal
gelangt, wenn die SOLO Taste gedrückt wurde,
wodurch das Ausgangssignal des Dynamics
ersetzt wird.
5
RELEASE Regler: Stellt die Zeit ein, die der
Kompressor benötigt um sich wieder zu erholen bzw.
das Gate benötigt um zu schließen, nachdem das
Programmmaterial im Pegel unter den eingestellten
Schwellwert abgefallen ist.
6
RATIO/RANGE Regler: Stellt die Kompressionsrate
(Ratio) bzw. Gain-Reduzierung (Range) ein, die auf
die Signale unterhalb des eingestellten
Schwellwertpegels wirkt, je nachdem, was ausgewählt
wurde.
7
Blaue POWER LED: Leuchtet auf um anzuzeigen, dass das Gerät eingeschaltet wurde.
8
FILTER Taste: Wird verwendet in Kombination mit der Taste NARROW und dem Drehregler SIDE CHAIN FREQUENCY um ein
variables Frequenz-Bandpassfilter zur Verfügung zu haben, das auf die SIDE CHAIN Signale wirkt. Diese Taste aktiviert das
Filter wenn gedrückt bzw. überbrückt es, wenn ausgerastet (BYPASS).
9
NARROW Taste: Ändert die Bandbreite von breit (wide - Taste ausgerastet) auf schmal (Taste gedrückt). Siehe vorherigen
Punkt 8.
10
SOLO Taste mit gelber LED: Durch Drücken der SOLO Taste mit deaktiviertem SIP wird ein post-filter Side Chain Audio Signal
auf den Solo Bus Output gelegt. Ist die Taste EXT KEY gedrückt, wird das SOLO Signal anstelle des Eingangssignals von der
Buchse EXT KEY abgeleitet. Beachten Sie, dass bei gedrückter SOLO Taste mit aktiviertem SIP das SIDE CHAIN Signal
direkt zum Ausgang geroutet wird.
2
1
20
19
18
17
16
15
14
13
12
3
4
5
6
7
8
9
10
11
12
Square ONE Dynamics
