Inbetriebnahme
Anschluss an unsymmetrische Geräte
Am besten nutzen Sie natürlich die hervorragenden „low-noise/high-headroom" Eigenschaften Ihres Square ONE Dynamics aus,
wenn Sie externe Geräte symmetrisch anschließen. Manchmal ist es jedoch unumgänglich, unsymmetrisch anzuschließen. Die
besten Ergebnisse erhalten Sie, wenn Sie folgende Verdrahtung verwenden (siehe auch Abb. 3):
Verbinden Sie Pin 2 (+, hot) des symmetrischen Anschlusses mit dem + Anschluss des unsymmetrischen Steckers.
-
-
Verbinden Sie Pin 3 (-, cold) des symmetrischen Anschlusses mit dem Masse-Anschluss des unsymmetrischen
Steckers.
Verbinden Sie Pin 1 (Masse) des symmetrischen Anschlusses mit dem Masse-Anschluss des unsymmetrischen
-
Steckers.
Einzelkanal-Anschlüsse auf der Geräte-Rückseite
Console

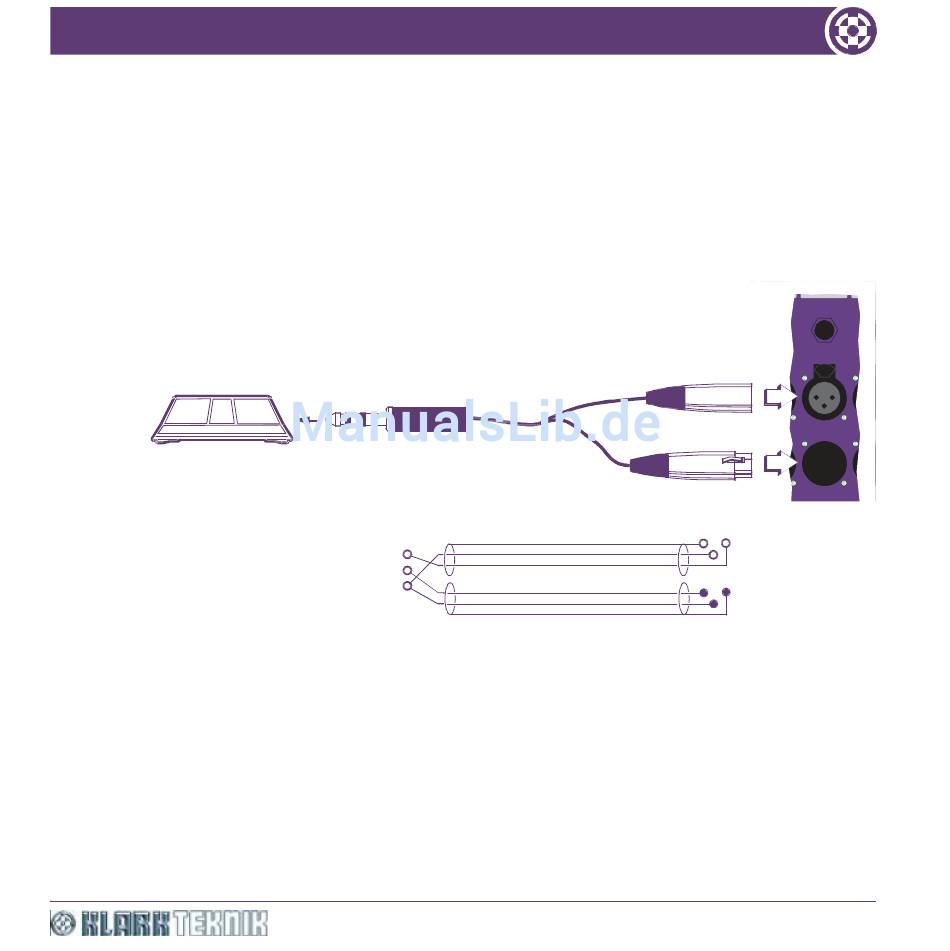

Abb. 3: Verdrahtungs-Details des Insert send/return Klinkensteckers 6,3 mm mit XLR
Einschalten des Gerätes
Schalten Sie den Netzschalter auf der Geräterückseite neben der Netzbuchse ein. Die POW ER LED auf der Frontblende
leuchtet auf und zeigt damit die Betriebsbereitschaft des Gerätes an.
Ihr Gerät ist einsatzklar.
