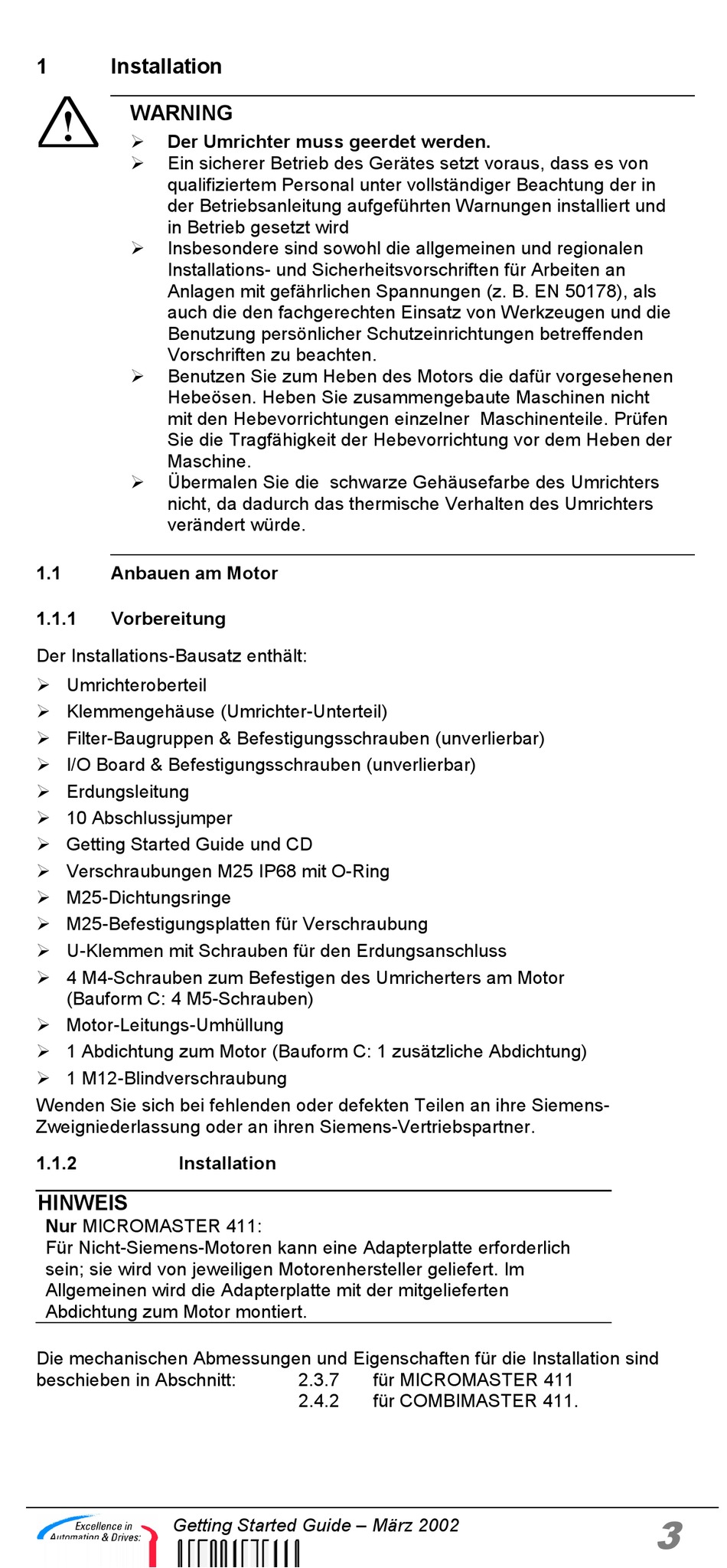

1

Installation

WARNING
!
Ø
Der Umrichter muss geerdet werden.
Ø
Ein sicherer Betrieb des Gerätes setzt voraus, dass es von
qualifiziertem Personal unter vollständiger Beachtung der in
der Betriebsanleitung aufgeführten Warnungen installiert und
in Betrieb gesetzt wird
Ø
Insbesondere sind sowohl die allgemeinen und regionalen
Installations- und Sicherheitsvorschriften für Arbeiten an
Anlagen mit gefährlichen Spannungen (z. B. EN 50178), als
auch die den fachgerechten Einsatz von Werkzeugen und die
Benutzung persönlicher Schutzeinrichtungen betreffenden
Vorschriften zu beachten.
Ø
Benutzen Sie zum Heben des Motors die dafür vorgesehenen
Hebeösen. Heben Sie zusammengebaute Maschinen nicht
mit den Hebevorrichtungen einzelner Maschinenteile. Prüfen
Sie die Tragfähigkeit der Hebevorrichtung vor dem Heben der
Maschine.
Ø
Übermalen Sie die schwarze Gehäusefarbe des Umrichters
nicht, da dadurch das thermische Verhalten des Umrichters
verändert würde.
1.1

Anbauen am Motor

1.1.1

Vorbereitung

Der Installations-Bausatz enthält:
Ø Umrichteroberteil
Ø Klemmengehäuse (Umrichter-Unterteil)
Ø Filter-Baugruppen & Befestigungsschrauben (unverlierbar)
Ø I/O Board & Befestigungsschrauben (unverlierbar)
Ø Erdungsleitung
Ø 10 Abschlussjumper
Ø Getting Started Guide und CD
Ø Verschraubungen M25 IP68 mit O-Ring
Ø M25-Dichtungsringe
Ø M25-Befestigungsplatten für Verschraubung
Ø U-Klemmen mit Schrauben für den Erdungsanschluss
Ø 4 M4-Schrauben zum Befestigen des Umricherters am Motor
(Bauform C: 4 M5-Schrauben)
Ø Motor-Leitungs-Umhüllung
Ø 1 Abdichtung zum Motor (Bauform C: 1 zusätzliche Abdichtung)
Ø 1 M12-Blindverschraubung
Wenden Sie sich bei fehlenden oder defekten Teilen an ihre Siemens-
Zweigniederlassung oder an ihren Siemens-Vertriebspartner.
1.1.2
HINWEIS
Nur MICROMASTER 411:
Für Nicht-Siemens-Motoren kann eine Adapterplatte erforderlich
sein; sie wird von jeweiligen Motorenhersteller geliefert. Im
Allgemeinen wird die Adapterplatte mit der mitgelieferten
Abdichtung zum Motor montiert.
Die mechanischen Abmessungen und Eigenschaften für die Installation sind
beschieben in Abschnitt:
Getting Started Guide – März 2002
A5E00157511A
Installation
2.3.7
2.4.2
für MICROMASTER 411
für COMBIMASTER 411.
