1.1.3

Kabelverschraubungen einbauen

Bevor die Leistungs- und Steueranschlüsse angeschlossen werden können,
müssen die Kabelverschraubungen am Umirchtergehäuse angebracht werden.
Die Verschraubungen sollten so angebracht sein, dass die Leitungen einfach an
die Klemmen der Filterbaugruppe und des I/O Board angeschlossen werden
können.

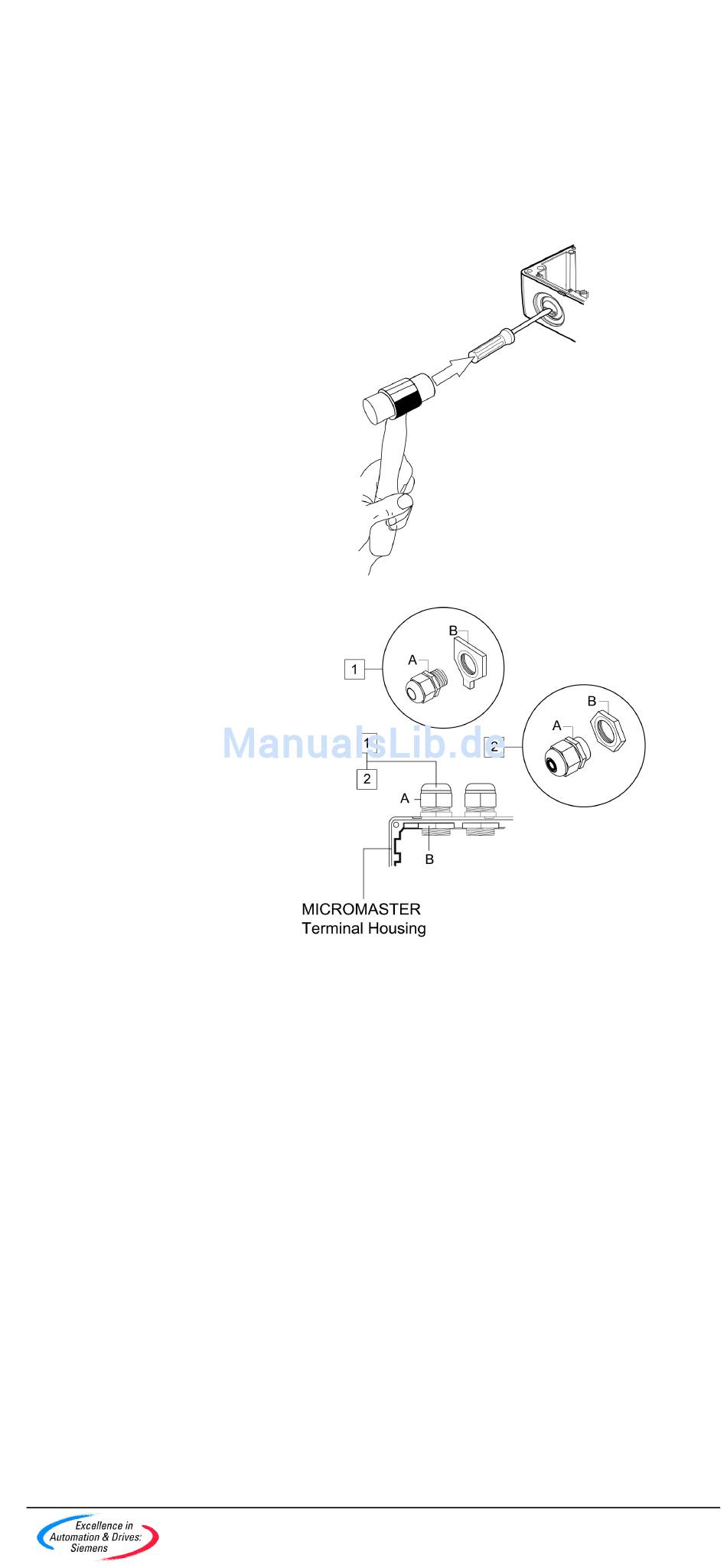

Bild 1
Benutzen Sie einen
Hammer und einen
Schraubendreher wie im
Bild gezeigt um die
Ausbrechöffnung für die
25-mm-Kabelverschrau-
bung auszustanzen.
Entfernen Sie alle
scharfen Kanten an der
Ausbrechöffnung
Montieren Sie die
Verschraubungen wie in
nebenstehendem Bild
dargestellt.
