WARNUNG
!
Ø Der Umirchter muss vorschriftsmäßig zusammen mit dem Motor
geerdet werden. Andernfalls lönnen schwerwiegende
Verletzungen die Folge sein.
Wird der Umrichter nach lägerer Lagerungszeit installiert
Ø
müsssen die Zwischenkreiskondensatoren des Umrichters
formiert werden, siehe dazu Abschnitt Error! Reference
source not found. der Betriebsanleitung.
1.2.2

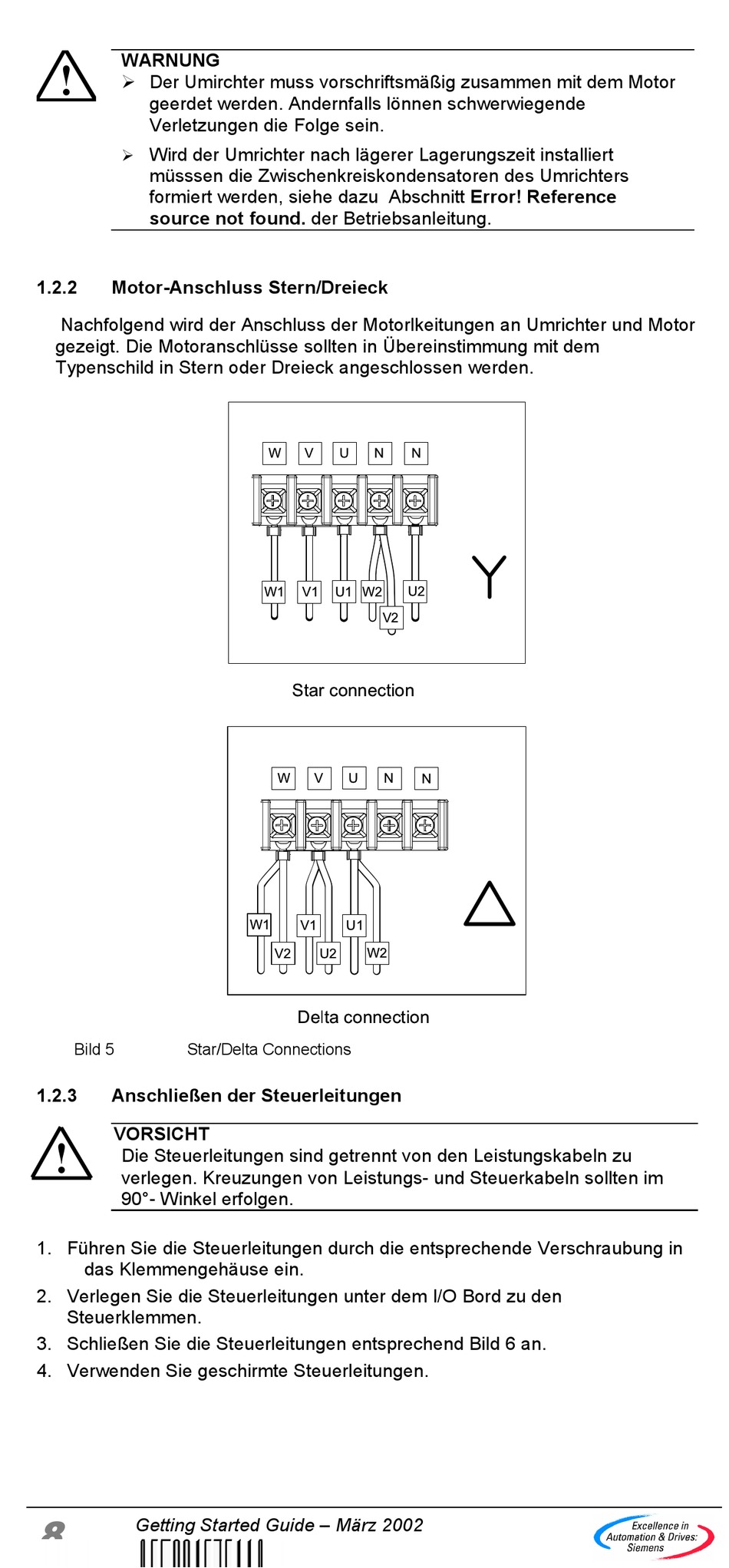

Motor-Anschluss Stern/Dreieck

Nachfolgend wird der Anschluss der Motorlkeitungen an Umrichter und Motor
gezeigt. Die Motoranschlüsse sollten in Übereinstimmung mit dem
Typenschild in Stern oder Dreieck angeschlossen werden.
Bild 5
1.2.3 Anschließen der Steuerleitungen
VORSICHT
!
Die Steuerleitungen sind getrennt von den Leistungskabeln zu
verlegen. Kreuzungen von Leistungs- und Steuerkabeln sollten im
90°- Winkel erfolgen.
1. Führen Sie die Steuerleitungen durch die entsprechende Verschraubung in
das Klemmengehäuse ein.
2. Verlegen Sie die Steuerleitungen unter dem I/O Bord zu den
Steuerklemmen.
3. Schließen Sie die Steuerleitungen entsprechend Bild 6 an.
4. Verwenden Sie geschirmte Steuerleitungen.
8
Getting Started Guide – März 2002
A5E00157511A
W V
W1 V1 U1 W2
Star connection
W
V
W1
V1
U2
V2
Delta connection
Star/Delta Connections
U N N
U2
V2
U N N
U1
W2
