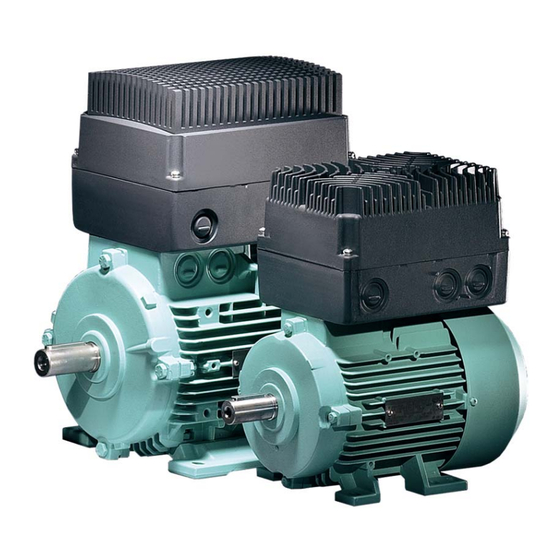

Siemens combimaster 411 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Frequenzumrichter
  5. combimaster 411
  6. Betriebsanleitung
Siemens combimaster 411 Betriebsanleitung

Siemens combimaster 411 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für combimaster 411:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MICROMASTER 411 &
COMBIMASTER 411
Betriebsanleitung
Anwenderdokumentation
6SE6400-5CA00-0AP0
Ausgabe 07/05

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens combimaster 411

Inhaltszusammenfassung für Siemens combimaster 411

  • Seite 1 MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung Ausgabe 07/05 Anwenderdokumentation 6SE6400-5CA00-0AP0...

  • Seite 2: Installation

    Dokumentation zum MICROMASTER 411 & COMBIMASTER 411 Kurzanleitung Für die schnelle Inbetriebnahme bei einfachen Anwendungen. Betriebsanleitung Liefert Informationen über Merkmale des MICROMASTER 411 / COMBIMASTER 411, wie Installation, Inbetrieb- nahme, Regelungsarten, Systemparameterstruktur, Störungsbehebung, Technische Daten. Außerdem enthält die Betriebsanleitung Informationen über die Optionen des MICROMASTER 411 / COMBIMASTER 411.
  • Seite 3 Übersicht Installation Inbetriebnahme MICROMASTER 411 & COMBIMASTER 411 Einsatz des COMBIMASTER 411 Betriebsanleitung MICROMASTER 411 Anwenderdokumentation Systemparameter Fehlersuche und -behebung Technische Daten Optionen Gültig für Ausgabe 07/05 Elektromagnetische Umrichtertyp Softwareversion Verträglichkeit MICROMASTER 411 & COMBIMASTER 411 Projektierungs- informationen Anhang Index...

  • Seite 4: Für Ul-Geprüfte Produkte Wird Folgende Prüfmarke Verwendet

    Übereinstimmung wird keine Gewähr Konstruktion entstehen. übernommen. Die in diesen Unterlagen enthaltenen Informationen werden regelmäßig einer Revision © Siemens AG 2002. Alle Rechte vorbehalten. unterzogen, und gegebenenfalls erforderliche Änderungen werden in die nächste Ausgabe MICROMASTER® ist eine eingetragene Handelsmarke aufgenommen.

  • Seite 5: Ausgabe

    Kunden können unter der folgenden Adresse auf technische und allgemeine Informationen zugreifen: http://www.siemens.de/micromaster Kontaktadresse Sollten beim Lesen dieser Anleitung Fragen oder Probleme auftauchen, wenden Sie sich bitte anhand des am Ende dieser Anleitung befindlichen Formulars an Ihre zuständige Siemens-Niederlassung. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 6: Definitionen Und Warnhinweise

    Standards der Sicherheitstechnik ein- und auszuschalten, zu erden und zu kennzeichnen, 2. Ausbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege und Gebrauch angemessener Sicherheitsausrüstung und 3. Schulung in Erster Hilfe. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 7: Vorgeschriebene Verwendung

    Motor zu erden. Vorgeschriebene Verwendung Das Gerät darf nur für die in der Anleitung genannten Anwendungen eingesetzt werden, und nur in Verbindung mit Geräten und Komponenten, die von Siemens empfohlen und zugelassen sind. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung...

  • Seite 8: Sicherheitshinweise

    Komponenten zu vermeiden. In diesem Kapitel sind Warnungen und Hinweise zusammengestellt, die für den Umgang mit MICROMASTER 411 / COMBIMASTER 411-Umrichtern allgemein gültig sind. Sie sind unterteilt in Allgemeines, Transport & Lagerung, Inbetriebnahme, Betrieb, Reparatur und Demontage & Entsorgung.

  • Seite 9: Transport, Lagerung

    Verhalten des Umrichters verändert würde. VORSICHT Der Umrichter muss bei Transport und Lagerung gegen mechanische Stöße und Schwingungen geschützt werden. Auch der Schutz gegen Wasser (Regen) und unzulässige Temperaturen (siehe Tabelle Seite 104) muss gewährleistet sein. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 10 Der Anschluss der Netz-, Motor- und Steuerleitungen an den Umrichter muss so vorgenommen werden, wie in Bild 2-13 dargestellt, um zu verhindern, dass induktive und kapazitive Störungen die ordnungsgemäße Funktion des Umrichters beeinträchtigen. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 11: Betrieb

    60204, 9.2.5.4). Reparaturen WARNUNG • Reparaturen an dem Gerät dürfen nur vom Siemens-Service, von Reparatur- werkstätten, die von Siemens zugelassen sind oder von qualifiziertem Personal vorgenommen werden, das mit allen Warnungen und Bedienungs- verfahren aus diesem Handbuch gründlich vertraut ist.
  • Seite 12 • Leicht lösbare Schraub- und Schnappverbindungen ermöglichen das Zerlegen des Gerätes in seine Einzelteile. Diese Einzelteile können dem Recycling zugeführt werden. Bitte führen Sie die Entsorgung in Übereinstimmung mit den örtlichen Bestimmungen durch. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 13: Inhaltsverzeichnis

    Inbetriebnahme ....................... 47 Blockschaltbild ......................49 Allgemeine Information ................... 50 Inbetriebnahmeschritte ................... 51 Allgemeiner Betrieb....................63 Einsatz des MICROMASTER 411 / COMBIMASTER 411 ........67 Frequenzsollwert (P1000)..................68 Befehlsquellen (P0700) ..................69 AUS- und Bremsfunktionen ..................70 Steuerungsarten (P1300) ..................72 Störungen und Warnungen..................
  • Seite 14 MICROMASTER 411 Abmessungen..............31 Tabelle 2-2 Verschraubungsplatte, Einzelheit ..............33 Tabelle 2-3 COMBIMASTER 411– Bauform IM B 3 – Gehäusegröße B ......36 Tabelle 2-4 COMBIMASTER 411– Bauform IM B 3 – Gehäusegröße C ......37 Tabelle 2-5 COMBIMASTER 411– Bauform IM B 5 – Gehäusegröße B ......38 MICROMASTER 411 &...
  • Seite 15 Ausgabe 07/05 Tabelle 2-6 COMBIMASTER 411– Bauform IM B 5 – Gehäusegröße C ......39 Tabelle 3-1 Einstellmöglichkeiten der Steuerjumper ............53 Tabelle 3-2 Betriebsverhalten des Umrichters beim Stecken und Ziehen von Steuerjumpern ..........53 Tabelle 3-3 Einstellmöglichkeiten für die Rampenzeiten über Jumper ........ 54 Tabelle 3-4 Eigenschaften der Jumper für die Rampenzeiten ..........
  • Seite 16 MICROMASTER 411 Maße für die Kabelverschraubungen ......33 Bild 2-8 MICROMASTER 411 an 1LA7- und 1LA9-Siemens-Motor anbauen....34 Bild 2-9 COMBIMASTER 411– Bauform IM B 3 – Gehäusegröße B ......36 Bild 2-10 COMBIMASTER 411– Bauform IM B 3 – Gehäusegröße C ......37 Bild 2-11 COMBIMASTER 411–...
  • Seite 17 Rücklauf der Frequenz ..................149 Bild 10-14 Gleichstrombremsung..................150 Bild 10-15 COMPOUND-Bremsung.................. 151 Bild 10-16 Reduktionsfaktoren durch die Umgebungstemperatur........152 Bild 10-17 Reduktionsfaktoren durch Aufstellungshöhe........... 153 Bild 10-18 Wirkungsgrad der MICROMASTER 411 / COMBIMASTER 411 ....165 MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 19: Übersicht

    Ausgabe 07/05 Übersicht Übersicht Dieses Kapitel enthält: Eine Zusammenfassung der wichtigsten Merkmale der Umrichter-Baureihe MICROMASTER 411 / COMBIMASTER 411. MICROMASTER 411 / COMBIMASTER 411............20 Merkmale ........................ 21 MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 20: Micromaster 411 / Combimaster 411

    Pulsfrequenz ermöglicht einen geräuscharmen Motorbetrieb. Umfangreiche Schutzfunktionen bieten einen hervorragenden Schutz für Umrichter und Motor. Mit der Werkeinstellung ist der MICROMASTER 411 / COMBIMASTER 411 für viele Drehzahlregelungsaufgaben geeignet. Über die funktional gruppierten Parameter kann der MICROMASTER 411 / COMBIMASTER 411 auch an anspruchsvolle Anwendungen angepasst werden.

  • Seite 21: Merkmale

    • Optionen z.B. PC-Kommunikation, Basic Operator Panel (BOP), Advanced Operator Panel (AOP), PROFIBUS-Baugruppe • Option für integriertes Klasse B-Filter (Störabstrahlung Klasse A) • Optionale Gehäuse für den Einbau von PROFIBUS-Baugruppe und EM- bzw. REM-Baugruppe MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 22: Micromaster 411 Und Combimaster 411 Frequenzumrichter

    • Hoch- und Rücklaufzeiten mit programmierbarer Glättung • Regelung mit Proportional-Integral-Reglerfunktion (PI) • Mehrfach-U/f-Eigenschaften Schutzmerkmale • Schutzart für MICROMASTER 411 bis IP66 (nur NEMA 3) • Schutzart für COMBIMASTER 411 bis IP55 • Überspannungs-/Unterspannungsschutz • Übertemperaturschutz des Umrichters • Kurzschlussschutz • I²t thermischer Motorschutz •...

  • Seite 23: Installation

    Installation....................... 28 2.3.3 Aufbau des MICROMASTER 411................30 2.3.4 Einbauen der Kabelverschraubungen ..............32 2.3.5 MICROMASTER 411 an 1 LA7- und 1 LA9-Siemens-Motoren anbauen....34 2.3.6 Wandmontage des MICROMASTER 411............... 34 COMBIMASTER 411: Mechanische Installation ............ 35 2.4.1 Installation....................... 35 2.4.2...
  • Seite 24 60204, 9.2.5.4). • Die Mindeststärke des Erd-Potenzialausgleichsleiters muss mindestens dem Querschnitt der Netzanschlusskabel entsprechen. • MICROMASTER 411/COMBIMASTER 411 ist nicht für starre Anschlüsse geeignet. Verwenden Sie für den Motoranschluss flexible Kabel (Typ CY und SY) sowie flexible Netzanschlusskabel und Steuerleitungen.

  • Seite 25: Installation Nach Lagerungszeit

    2 Stunden 100 % Netzspannung EIN-Befehl 75 % Netzspannung 50 % Netzspannung Lagerungszeit mehr als 25 % Netzspannung 3 Jahre 2 Stunden 2 Stunden 2 Stunden 2 Stunden 8 Stunden Bild 2-1 Formieren MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 26: Betriebsumgebungsbedingungen

    Installieren Sie den Umrichter nicht in der Nähe von elektromagnetischen Strahlungsquellen. Kühlung Die MICROMASTER 411 / COMBIMASTER 411-Geräte arbeiten mit Konvektionskühlung. Montieren Sie den Umrichter mit den Kühlkörperlamellen nach oben, um eine optimale Kühlung zu erreichen. Montage mit dem Kühlkörper nach unten ist nicht zulässig.

  • Seite 27: Micromaster 411: Mechanische Installation

    (Bauform C: 4 M5-Schrauben) 13. Motor-Leitungs-Umhüllung 14. 1 Abdichtung zum Motor (Bauform C: 1 zusätzliche Abdichtung) 15. 1 M12-Blindverschraubung Wenden Sie sich bei fehlenden oder defekten Teilen an ihre Siemens- Zweigniederlassung oder an ihren Siemens-Vertriebspartner. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung...

  • Seite 28: Installation

    2.3.2 Installation HINWEIS: nur MICROMASTER 411: Für Nicht-Siemens-Motoren kann eine Adapterplatte erforderlich sein; sie wird von den jeweiligen Motorenherstellern geliefert. Im Allgemeinen wird die Adapterplatte mit der mitgelieferten Abdichtung zum Motor montiert. Die mechanischen Abmessungen und Eigenschaften für die Installation sind beschrieben in Abschnitt: •...
  • Seite 29 Ausgabe 07/05 Installation 17. Setzen Sie das Umrichteroberteil auf das Klemmengehäuse. 18. Verschrauben Sie Umrichteroberteil und Klemmengehäuse mit den Schrauben im Umrichteroberteil. Verwenden Sie dazu einen 4-5 mm Flachschraubendreher oder einen Pozidrive-Schraubendreher Größe 2. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 30: Micromaster 411, Interner Aufbau

    Schutzkontakt Schutzkontakt Umrichteroberteil, Bauform B Motorklemmen Kabelverschraubung (Netzanschluss) Netzanschluss- Filter- klemmen Baugruppe Klemmen Kabelverschraubung Ausgangsrelais (Steuerleitungen) E/A Baugruppe Steuerklemmen Klemmengehäuse , Bauform B (Kabelverschraubungen wie werksseitig vorgeschlagen) Bild 2-2 MICROMASTER 411, interner Aufbau MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 31: Tabelle 2-1 Micromaster 411 Abmessungen

    Breite (B) Tiefe (T) Gewicht Leistungsbereich Bauform (Inches) (Inches) (Inches) (lbs) (hp) 135.6 0.37 – 1.5 (5.31) (6.06) (8.74) (10.77) (0.5 – 2.0) 170.6 2.2 – 3.0 (6.61) (6.97) (10.04) (16.34) (3.0 – 4.0) MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 32: Einbauen Der Kabelverschraubungen

    Schutzart des Umrichters nicht mehr erreicht wird. 2. Entfernen Sie alle scharfen Kanten an der Ausbrechöffnung. 3. Montieren Sie die Verschraubungen wie in Bild 2-6 dargestellt. Klemmengehäuse Bild 2-6 Einbauen der Kabelverschraubungen MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 33: Tabelle 2-2 Verschraubungsplatte, Einzelheit

    MICROMASTER 411 Maße für die Kabelverschraubungen Tabelle 2-2 Verschraubungsplatte, Einzelheit Bauform (inch) (inch) (inch) (inch) (inch) (inch) 42,9 82,9 175,0 27,6 (1,68) (3,26) (6,89) (1,09) (1,38) (1,02) 43,0 83,0 203,4 38,3 (1,69) (3,27) (8,01) (1,51) (1,42) (1,02) MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 34: Micromaster 411 An 1La7- Und 1La9-Siemens-Motor Anbauen

    Installation Ausgabe 07/05 2.3.5 MICROMASTER 411 an 1 LA7- und 1 LA9-Siemens-Motoren anbauen Bauform C Bauform B Unverlierbare Befestigunsschrauben für die Filterbaugruppe Bild 2-8 MICROMASTER 411 an 1LA7- und 1LA9-Siemens-Motor anbauen 2.3.6 Wandmontage des MICROMASTER 411 Wandmontage des MICROMASTER 411 siehe Abschnitt 8.5.

  • Seite 35: Combimaster 411: Mechanische Installation

    COMBIMASTER 411: Mechanische Installation 2.4.1 Installation Vergewissern Sie sich vor dem Heben des COMBIMASTER 411, dass alle Hebeösen fest angezogen sind. Verwenden Sie die am Motor angebrachten Hebeösen, wenn der Motor gehoben werden muss. Überprüfen Sie vor dem Heben immer die Tragfähigkeit der Hebevorrichtung.

  • Seite 36: Combimaster 411 Bauform Im B 3

    Baugröße 90 S/L hat Gehäusefüße mit je 2 Bohrungen auf BS Alle Maße in mm (Klammerwerte in Inches) Bild 2-9 COMBIMASTER 411– Bauform IM B 3 – Gehäusegröße B Tabelle 2-3 COMBIMASTER 411– Bauform IM B 3 – Gehäusegröße B Maß nach...

  • Seite 37: Umrichter Gehäusegröße C

    Baugröße 90 L hat Gehäusefüße mit je 2 Bohrungen auf BS Alle Maße in mm (Klammerwerte in Inches) Bild 2-10 COMBIMASTER 411– Bauform IM B 3 – Gehäusegröße C Tabelle 2-4 COMBIMASTER 411– Bauform IM B 3 – Gehäusegröße C Maß nach...

  • Seite 38: Tabelle 2-5 Combimaster 411- Bauform Im B 5 - Gehäusegröße B

    128 (5,04) (1,42) 154 (6,06) 45 (1,77) Alle Maße in mm (Klammerwerte in Inches) Bild 2-11 COMBIMASTER 411– Bauform IM B 5 – Gehäusegröße B Tabelle 2-5 COMBIMASTER 411– Bauform IM B 5 – Gehäusegröße B Maß nach Motordaten Bau- größe...

  • Seite 39: Tabelle 2-6 Combimaster 411- Bauform Im B 5 - Gehäusegröße C

    (7,91) (6,34) 177 (6,97) (1,61) (1,65) Alle Maße in mm (Klammerwerte in Inches) Bild 2-12 COMBIMASTER 411– Bauform IM B 5 – Gehäusegröße C Tabelle 2-6 COMBIMASTER 411– Bauform IM B 5 – Gehäusegröße C Maß nach Motordaten Bau- größe...

  • Seite 40: Elektrische Installation

    • Der Nullleiter des Netzes ist geerdet. • Jeder FI-Schutzschalter versorgt nur einen Umrichter. Betrieb mit langen Kabeln Uneingeschränkter Betrieb der Umrichter gemäß den Leistungsdaten ist mit Kabellängen bis zu 5 m gewährleistet. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 41: Netz- Und Motoranschlüsse

    • Verwenden Sie zum Festziehen der Leistungskabel entweder einen Flachschraubendreher, Größe 4-5, oder einen Pozidriv Größe 2. Zugang zu den Netz- und Motorklemmen Das Anschließen von Netz- und Motorkabel für COMBIMASTER 411 und MICROMASTER 411 ist in Bild 2-13 dargestellt. MICROMASTER 411 & COMBIMASTER 411...
  • Seite 42 Bild 2-13 zeigt auch den Anschluss der Motorleitungen an die Filterbaugruppe bzw. die Motorklemmen. Die Motoranschlüsse sollten in Übereinstimmung mit dem Typenschild in Stern oder Dreieck angeschlossen werden. Kabelquerschnitte und Drehmomente siehe Abschnitt 7.3. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 43: Bild 2-13 Motor- Und Leistungsanschlüsse

    Ausgabe 07/05 Installation = Erd-/Schutzleiter Motorkabeldurchführung (Motormontage) Motorkabeldurchführung Leistungskabel- (Wandmontage) durchführung Stromversorgungsanschlüsse U1 W2 Bild 2-13 Motor- und Leistungsanschlüsse MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 44: Steueranschlüsse

    P0702 = ‘12’ Richtungsumkehr DIN 3 P0703 = ‘9’ Quittieren AIN (-/+) P0756 = 0 Analogeingang, 0 V bis 10 V Option: DIN 4 P0704 ≠ 0 Ausgangsrelais P0731 = ’52.3’ Fehlermeldung Bild 2-14 Steuerklemmen MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 45: Anschluss Eines Ptc-Fühlers

    DIN 3 muss als Eingang für den PTC-Fühler konfiguriert werden. Setzen Sie dazu P0703 = 29 (Externer Fehler): Der PTC-Widerstand ist zwischen den Klemmen 4 (+24 V) und 3 (DIN 3) anzuschließen Bild 2-15 PTC-Anschluss MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 46: Vermeidung Elektromagnetischer Störung

    Sie die Abschirmung an beiden Enden mit Kabelschellen. • Die maximale Kabellänge zwischen Motor und Umrichter beträgt 5 m. WARNUNG Bei der Installation von Umrichtern darf nicht von den Sicherheitsvorschriften abgewichen werden! MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 47: Inbetriebnahme

    Ausgabe 07/05 Inbetriebnahme Inbetriebnahme Dieses Kapitel enthält: • Ein Blockschaltbild des MICROMASTER 411 / COMBIMASTER 411 • Eine Übersicht über die Inbetriebnahmemöglichkeiten und die Anzeige- und Bedienfelder • Eine Übersicht zur Schnellinbetriebnahme des MICROMASTER 411 / COMBIMASTER 411 Blockschaltbild ......................49 Allgemeine Information ...................
  • Seite 48 Die Inbetriebnahme darf nur von qualifiziertem Personal vorgenommen werden. Sicherheitsvorkehrungen und Warnungen sind stets in besonderer Weise zu beachten. COMBIMASTER 411 & MICROMASTER 411 werden mit werksseitig voreinge- stellten Parameterwerten geliefert, die einen Betrieb unter folgenden Voraus- setzungen ermöglichen: • Motorbemessungsdaten; Spannung, Stromstärke und Frequenz sind sämtlich auf die Daten des Umrichters abgestimmt.

  • Seite 49: Blockschaltbild

    Schaltung wie folgt geändert werden. Schaltspannungen müssen > 4 V sein DIN4 24 V max. +24 V (max. 100 mA) 0 V oder 0 V (potenzialgetrennt) Bild 3-1 Blockschaltbild des Umrichters MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 50: Allgemeine Information

    Inbetriebnahme Ausgabe 07/05 Allgemeine Information Der COMBIMASTER 411/MICROMASTER 411 kann mit den werksseitigen Parametereinstellungen ohne weitere Ausstattung betrieben werden. Für anspruchsvolle Antriebsaufgaben sind die optionalen Bedienfelder BOP oder AOP bzw. eine der auf der Docu-CD enthaltenen Inbetriebnahmesoftware erforderlich. Außerdem kann der COMBIMASTER 411/MICROMASTER 411 über die Kommunikationsmodule (z.B.

  • Seite 51: Inbetriebnahmeschritte

    Externes Poti (Sollwert zu Motor-Poti addiert) Parameter Hoch-/ Jumper (BOP/AOP) Rücklauf zeiten Keine Jumper Jumper stecken Rampenzeiten setzen Hochlauf = P1120 Rücklauf = P1121 Motor starten Bild 3-2 MICROMASTER 411 / COMBIMASTER 411 Übersicht Inbetriebnahme MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 52: Bild 3-3 Steuerjumper

    Zum Umschalten des AUS-Befehls von AUS1 auf Gleichstrombremse. • Pumpen/Lüfter: M~n2 Zum Umschalten von U/f linear auf U/f quadratisch. • 60 Hz Zum Umschalten der Motoreinstellungen von 50 Hz auf 60 Hz. Bild 3-3 Steuerjumper MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 53: Tabelle 3-1 Einstellmöglichkeiten Der Steuerjumper

    • Jumper gesteckt Abschalten Umrichter arbeitet mit den Einstellungen, die vor dem Ziehen des Jumpers eingestellt waren • Jumper entfernen • Einschalten • Kein Jumper gesteckt Aus- und Einschalten Parameterwerte werden nicht verändert MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 54: Tabelle 3-3 Einstellmöglichkeiten Für Die Rampenzeiten Über Jumper

    × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 55: Tabelle 3-4 Eigenschaften Der Jumper Für Die Rampenzeiten

    • Digitaleingänge: DIN 1 EIN/AUS1 DIN 2 Richtungsumkehr DIN 3 Quittieren • Jumper für die Rampenzeiten und Steuerung sind nicht gesteckt (Werkseinstellung). Für Jumper-Einstellungen siehe auch Abschnitte 3.3.1 und 3.3.2. • Relais – Fehlermeldungen MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 56: Übersicht Zur Inbetriebnahme Mit Bop Oder Aop

    Weitere Inbetriebnahme über P0004 und P0003 Eine Übersicht über die Parameterstruktur finden Sie in Abschnitt 5.3 Eine ausführliche Beschreibung aller Parameter entnehmen Sie bitte der Parameterliste. HINWEIS Wir empfehlen die Inbetriebnahme anhand dieses Schemas. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 57: Tabelle 3-5 Werksseitige Voreinstellungen Für Den Betrieb Mit Bop

    Bedienfeldgehäuse eingebaut und über die serielle Schnittstelle mit dem COMBIMASTER 411 & MICROMASTER 411 verbunden (siehe Bild 3-9). Ein und dasselbe BOP kann für beliebig viele COMBIMASTER 411 & MICROMASTER 411 verwendet werden. Das BOP enthält eine fünfstellige Sieben-Segment-Anzeige auf der Parameternummern und -werte, Alarm- und Störmeldungen sowie Soll- und Istwerte...

  • Seite 58: Tasten Auf Dem Bop

    Das Drücken dieser Taste ermöglicht den Zugriff auf die Parameter. zugriff Wert Das Drücken dieser Taste erhöht den angezeigten Wert. erhöhen Wert Das Drücken dieser Taste verringert den angezeigten Wert. verringern Bild 3-5 Tasten des BOP MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 59: Parameter Mit Dem Bop Ändern

    Bild 3-6 Ändern von Parametern über das BOP HINWEIS In manchen Fällen zeigt – beim Ändern von Parameterwerten – die Anzeige des an. Das bedeutet, dass der Umrichter mit Aufgaben höherer Priorität beschäftigt ist. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 60: Änderung Einzelner Stellen Der Parameterwerte

    • Programmierbar über PC • Mehrpunktfähigkeit für den Antrieb von bis zu 30 Umrichtern Einzelheiten entnehmen Sie bitte dem AOP-Handbuch oder fordern Sie Unterstützung bei Ihrem nächsten Siemens- Vertriebsbüro an. 3.3.4.3 Schnellinbetriebnahme (P0010=1) Es ist wichtig, Parameter P0010 für die Inbetriebnahme zu verwenden und P0003 für die Wahl des Parameter-Levels (Level).

  • Seite 61: Flussdiagramm Schnellinbetriebnahme (Nur Zugriffsstufe 1)

    Einstellungen (ohne Motorberechnung). Beendet die Schnellinbetriebnahme auf Basis der Werkseinstellung (mit Motorberechnung) 1) Motorspezifische Parameter – siehe Typenschild des Motors. 2) Diese Parameter bieten mehr Einstellmöglichkeiten als hier aufgelistet sind. Für weitere Einstellmöglichkeiten siehe Parameterliste. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 62: Motordaten Für Parametrierung

    1. Stellen Sie P0010 = 30 ein 2. Stellen Sie P0970 = 1 ein ACHTUNG 1. Der Rücksetzprozess kann bis zu 3 Minuten dauern. 2. Beachten Sie Parameter P0399 wegen der Berechnung der Motordaten beim Rücksetzen auf Werkseinstellung. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 63: Allgemeiner Betrieb

    (P0005 = 21), dann wird der entsprechende Sollwert in Abständen von etwa 1,0 Sekunden bei stillstehendem Umrichter angezeigt. 3. Der Umrichter wird im Werk für Standardanwendungen mit 4-poligen Siemens- Standardmotoren programmiert, die die gleiche Nennleistung haben, wie die Umrichter. Bei Verwendung anderer Motoren müssen deren Daten vom Motor- Typenschild eingegeben werden.

  • Seite 64: Betrieb Mit Jumper "Pot = Run

    Bei einem Netzausfall läuft der Umrichter nach Netzrückkehr wieder an (“Automatischer Wiederanlauf” P1210 = 6, Werkseinstellung). 3.4.3 Betrieb mit veränderter Werkseinstellung (BOP/AOP) Um die Werkseinstellung zu verändern, ist ein BOP/AOP oder eine Inbetriebnahmesoftware (Drive Monitor oder Starter) erforderlich. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 65: Bop/Aop Mit Dem Micromaster 411 Verbinden

    3. Wenn der Umrichter 50 Hz erreicht, die Taste drücken. Die Motordrehzahl und der angezeigte Wert nehmen ab. 4. Die Drehrichtung mit der Taste ändern. 5. Mit der roten Taste wird der Motor angehalten MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 66: Anhalten Des Motors

    Schalten Sie das Netz ab und wieder zu Schalten Sie den Umrichter wieder ein Fehler werden über Digitaleingang 3 (Werkseinstellung) quittiert Schalten Sie das Netz ab, wenn der Fehler weiterhin besteht und kontaktieren Sie den Kundendienst. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 67: Einsatz Des Micromaster 411 / Combimaster 411

    Ausgabe 07/05 Einsatz des MICROMASTER 411 / COMBIMASTER 411 Einsatz des MICROMASTER 411 / COMBIMASTER 411 Dieses Kapitel enthält: • Eine Erläuterung der verschiedenen Verfahren zum Steuern des Umrichters • Eine Zusammenfassung der Steuerungsarten des Umrichters. Frequenzsollwert (P1000)..................68 Befehlsquellen (P0700) ..................69 AUS- und Bremsfunktionen ..................

  • Seite 68: Frequenzsollwert (P1000)

    Einsatz des MICROMASTER 411 / COMBIMASTER 411 Ausgabe 07/05 WARNUNG • Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile dieser Geräte unter gefährlicher Spannung. • Not Aus-Einrichtungen nach EN 60204 IEC 204 (VDE 0113) müssen in allen Betriebsarten des Steuergerätes funktionsfähig bleiben. Ein Rücksetzen der Not Aus-Einrichtung darf nicht zu unkontrolliertem oder undefiniertem Wiederanlauf führen.

  • Seite 69: Befehlsquellen (P0700)

    Ausgabe 07/05 Einsatz des MICROMASTER 411 / COMBIMASTER 411 Befehlsquellen (P0700) ACHTUNG Die Hochlauf-/Rücklaufzeiten und Rampenverrundungsfunktionen wirken sich auch auf das Start- und Stoppverhalten des Motors aus. Weitere Einzelheiten zu diesen Funktionen finden Sie in der Parameterliste unter den Parametern P1120, P1121, P1130 –...

  • Seite 70: Aus- Und Bremsfunktionen

    Einsatz des MICROMASTER 411 / COMBIMASTER 411 Ausgabe 07/05 AUS- und Bremsfunktionen 4.3.1 AUS1 Dieser (durch das Aufheben des EIN-Befehls entstehende) Befehl bewirkt, dass der Umrichter innerhalb der gewählten Rampenauslaufzeit zum Stillstand kommt. Parameter zum Ändern der Rücklaufzeit: siehe P1121 ACHTUNG •...

  • Seite 71: Gleichstrombremsung

    Ausgabe 07/05 Einsatz des MICROMASTER 411 / COMBIMASTER 411 4.3.4 Gleichstrombremsung Gleichstrombremsung ist zusammen mit AUS1 und AUS3 möglich. Es wird Gleichstrom eingespeist, der den Motor schnell abbremst und die Welle bis zum Ende der Bremszeit festhält. • Gleichstrombremsung aktivieren: siehe P0700 bis P0704 •...

  • Seite 72: Steuerungsarten (P1300)

    Einsatz des MICROMASTER 411 / COMBIMASTER 411 Ausgabe 07/05 Steuerungsarten (P1300) Allen Steuerungsarten des MICROMASTER 411 / COMBIMASTER 411 liegt eine U/f-Steuerung zugrunde. Für die unterschiedlichen Anwendungsfälle gibt es folgende Varianten zur Auswahl: • Lineare U/f-Steuerung P1300 = 0 Kann für variable und konstante Drehmomentanwendungen, wie beispielsweise Förderanlagen und positive Verdrängerpumpen, verwendet werden.

  • Seite 73: Störungen Und Warnungen

    Ausgabe 07/05 Einsatz des MICROMASTER 411 / COMBIMASTER 411 Störungen und Warnungen LED-Störungsanzeige Störungen und Warnungen werden durch die LED im Motorpotenziometer des Umrichters angezeigt, siehe auch Abschnitt 6.1. Ist ein BOP eingebaut, dann werden beim Eintreten einer Fehlerbedingung die letzten 8 Fehlerbedingungen (P0947) und Warnhinweise (P2110) angezeigt.

  • Seite 75: Systemparameter

    • Eine Übersicht über die Parameterstruktur des MICROMASTER 411 / COMBIMASTER 411 • Eine Parameterliste in Kurzform Einführung in die MICROMASTER-Systemparameter ........... 76 5.1.1 Level (Zugriffsstufen) ....................76 Parameterübersicht....................77 Parameterliste (Kurzform)..................78 MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 76: Einführung In Die Micromaster-Systemparameter

    Die Parameter können nur durch Verwendung des BOP, des AOP oder der seriellen Schnittstelle verändert werden. Hinweis • Alle Informationen zu den Parametern COMBIMASTER 411 / MICROMASTER 411 finden Sie in der Parameterliste. • Die Parameterliste finden Sie auf der Docu-CD, die mit jedem COMBIMASTER 411 / MICROMASTER 411 geliefert wird.

  • Seite 77: Parameterübersicht

    P0004 = 20 Kommunikation P0004 = 13 Motorregelung P0004 = 12 P0004 = 7 Merkmale des Befehle und Antriebs Digital-E/A P0004 = 10 P0004 = 8 Sollw ertkanal & Analog-E/A Rampengenerator Bild 5-1 Parameterübersicht MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 78: Parameterliste (Kurzform)

    P0010 Inbetriebnahmeparameter P0014[3] Speicher (RAM/EEPROM) P0199 Gerätenummer Umrichtereinheit (P0004 = 2) ParNr ParText Default Level r0018 Firmware-Version r0026[1] CO: Gegl. Zwischenkreisspannung r0037[1] CO: Umrichter Temperatur [°C] r0039 CO: Energieverbrauchszähler[kWh] P0040 Energiezähler P0039 rücksetzen MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 79 Berechnung der Motorparameter P0344[1] Motorgewicht P0346[1] Magnetisierungszeit 1.000 P0347[1] Entmagnetisierungszeit 1.000 P0350[1] Ständerwiderstand (Phase-Phase) 4.00000 r0384[1] Läuferzeitkonstante r0395 CO: Ständerwiderstand gesamt [%] P0399 Motorspiegelmodus P0610[1] Reaktion bei Motorübertemp. I²t P0611[1] Motor I²t Zeitkonstante MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 80 BI: Impulsfreigabe P1020[1] BI: Festfrequenz-Auswahl Bit 0 P1021[1] BI: Festfrequenz-Auswahl Bit 1 P1022[1] BI: Festfrequenz-Auswahl Bit 2 P1035[1] BI: Auswahl für MOP-Erhöhung 19:13 P1036[1] BI: Auswahl für MOP-Verringerung 19:14 P1055[1] BI: Auswahl JOG rechts MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 81 Sollwertkanal & Rampengenerator (P0004 = 10) ParNr ParText Default Level P1000[1] Auswahl Frequenzsollwert P1001[1] Festfrequenz 1 0.00 P1002[1] Festfrequenz 2 5.00 P1003[1] Festfrequenz 3 10.00 P1004[1] Festfrequenz 4 15.00 P1005[1] Festfrequenz 5 20.00 P1006[1] Festfrequenz 6 25.00 MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 82 P1120[1] Hochlaufzeit 10.00 P1121[1] Rücklaufzeit 10.00 P1130[1] Anfangsverrundungszeit Hochlauf 0.00 P1131[1] Endverrundungszeit Hochlauf 0.00 P1132[1] Anfangsverrundungszeit Rücklauf 0.00 P1133[1] Endverrundungszeit Rücklauf 0.00 P1134[1] Verrundungstyp P1135[1] AUS3 Rücklaufzeit 5.00 r1170 CO: Sollwert nach HLG MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 83: Motorregelung (P0004 = 13)

    CO: Ausgangsstrom r0056 CO/BO: ZSW – Motorregelung r0057 Jumper-Status r0067 CO: Begrenzter Ausgangsstrom r0071 CO: Max. Ausgangsspannung r0078 CO: Strom Isq r0086 CO: Wirkstrom P1300[1] Regelungsart P1310[1] Konstante Spannungsanhebung 50.0 P1311[1] Spannungsanheb. bei Beschleunig. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 84 CO: PZD von BOP-Link (USS) P2016[4] CI: PZD an BOP-Link (USS) 52:0 r2018[4] CO: PZD von COM-Link (USS) P2019[4] CI: PZD an COM-Link (USS) 52:0 r2024[2] USS fehlerfreie Telegramme r2025[2] USS abgelehnte Telegramme MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 85: Alarme, Warnungen & Überwachung (P0004 = 21)

    Hysterese Frequenzabweichung 3.00 P2167[1] Abschaltfrequenz f_off 1.00 P2168[1] Verzögerungszeit T_aus P2170[1] Stromschwellwert I_Schwelle 100.0 P2171[1] Verzögerungszeit Stromschwellw. P2172[1] Zwischenkr.spannungsschwellwert P2173[1] Verzögerungszeit Vdc P2179 Stromschwelle Leerlauferkennung P2180 Verzög.zeit Leerlauferkennung 2000 r2197 CO/BO: Meldungen 1 MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 86 PID-Gebertyp r2272 CO: Skalierter PID-Istwert r2273 CO: PID-Reglerabweichung P2280 PID Proportionalverstärkung 3.000 P2285 PID Integral-Zeit 0.000 P2291 Maximalwert PID-Ausgang 100.00 P2292 Minimalwert PID-Ausgang 0.00 P2293 Hoch-/Rücklaufz. des PID-Grenzw. 1.00 r2294 CO: Aktueller PID-Ausgang MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 87 Wiederanlaufwert Energiesparmode P2393 Schaltschwelle für E-sparmode 90.0 P2394 E-sparmodus, unterer Grenzwert 0.00 P2395 E-sparmodus, oberer Grenzwert 0.00 P2396[1] CI: Drehmoment 86:0 P2397 Zeitkonstante Drehmomentfilter 0.00 r2398 CO: gefiltertes Drehmoment R2399 CO/BO: ZSW Energisparmode MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 89: Fehlersuche Und -Behebung

    Fehlermeldungen ....................91 6.3.2 Alarmmeldungen..................... 97 WARNUNG • Reparaturen an dem Gerät dürfen nur vom Siemens-Service, von Reparaturwerkstätten, die von Siemens zugelassen sind oder von qualifiziertem Personal vorgenommen werden, das mit allen Warnungen und Bedienungsverfahren aus diesem Handbuch gründlich vertraut ist.

  • Seite 90: Fehlersuche Mit Der Umrichter-Led

    Verwenden Sie nun einen Schalter zwischen den Klemmen 1 und 4 am Bedienfeld. Der Antrieb müsste nunmehr entsprechend dem am Analogeingang vorgegebenen Sollwert laufen. ACHTUNG Die Motordaten müssen zum Strombereich und zur Spannung des Umrichters passen. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 91: Fehler- Und Alarmmeldungen

    Liegt ein Kurz- bzw. Erdschluss bei Motorkabel oder Motor vor? Entsprechen die Motorparameter denen des eingesetzten Motors? Ständerwiderstandswert (P0350) korrekt? Ist der Motor überlastet oder die Rotation behindert? Hochlaufzeit erhöhen Verstärkung reduzieren (U/f-Steuerung: P1311 & P1312, Vektorregelung: P1610 & P1611) MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 92: F0004 Umrichter-Übertemperatur

    Lastspiel zu hoch Die Motorleistung (P0307) ist größer als die des Umrichters (P0206) Diagnose & Beseitigung Bitte überprüfen Sie: Liegt das Lastspiel innerhalb der zulässigen Grenzen? Entspricht die Motorleistung (P0307) der Leistung des Umrichters (P0206)? MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 93: F0011 Motor-Übertemperatur

    Diagnose & Beseitigung Bitte überprüfen Sie: Fehlerwert = 0: Ist der Motor am Umrichter angeschlossen? Fehlerwert = 1-40: Sind die Motordaten in P0304 bis P0311 korrekt? Wie muss der Motor angeschlossen werden (Stern, Dreieck)? MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 94: F0060 Asic-Zeitscheibenüberlauf

    F0070 CB-Sollwertfehler AUS2 Ursache Keine Sollwerte vom Kommunikationsbus während der Telegramm-Ausfallzeit Diagnose & Beseitigung Kommunikationsbaugruppe (CB) und Kommunikationspartner prüfen F0071 USS(BOP-Link)-Sollwertfehler AUS2 Ursache Keine Sollwerte von USS während Telegramm-Ausfallzeit Diagnose & Beseitigung USS-Master prüfen MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 95: F0101 Stack Überlauf

    4: Einige Funktionstests sind fehlgeschlagen 8: Einige Tests an der E/A-Baugruppe sind fehlgeschlagen (nur MM420) 16: Ausfall des internen RAM bei Einschalt-Test Diagnose & Beseitigung Hardware-Fehler, Rufen Sie Customer Support / Kundendienst an MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 96 P2183 (Lastmomentüberw. Freq.schwelle 2) P2184 (Lastmomentüberw. Freq.schwelle 3) P2185 (obere Dremomentschwelle 1) P2186 (untere Dremomentschwelle 1) P2187 (obere Dremomentschwelle 2) P2188 (untere Dremomentschwelle 2) P2189 (obere Dremomentschwelle 3 P2190 (untere Dremomentschwelle 3) P2192 (Verzögerungszeit Lastmomentüberwachung) MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 97: Alarmmeldungen

    Liegt die Last und das Lastspiel innerhalb der zulässigen Grenzen? Dreht sich der Ventilator, wenn der Umrichter in Betrieb ist? Pulsfrequenz (P1800) auf Werkseinstellung? Gegebenenfalls zurücksetzen Liegt die Umgebungstemperatur innerhalb der zulässigen Grenzen? MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 98: A0535 Bremswiderstand Heiß

    Increase duty cycle P1237 Increase ramp down time P1121 A0541 Motordaten-Identifizierung aktiv Ursache Motordaten-Identifizierung (P1910) ausgewählt bzw. läuft A0542 Optimierung Drehzahlregler läuft Ursache Optimierung Drehzahlregler (P1960) ist angewählt oder gerade aktiv A0600 RTOS-Datenverlustwarnung MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 99 Diagnose & Beseitigung Siehe CB-Benutzerhandbuch A0705 CB-Warnung 6 Ursache CB-(Kommunikationsbaugruppe)-spezifisch Diagnose & Beseitigung Siehe CB-Benutzerhandbuch A0706 CB-Warnung 7 Ursache CB-(Kommunikationsbaugruppe)-spezifisch Diagnose & Beseitigung Siehe CB-Benutzerhandbuch A0707 CB-Warnung 8 Ursache CB-(Kommunikationsbaugruppe)-spezifisch Diagnose & Beseitigung Siehe CB-Benutzerhandbuch MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 100 Vdc min Regler wird aktiviert, wenn Zwischenkreisspannung (r0026) unter den Mindestwert fällt (P2172). Die kinetische Energie des Motors wird dazu verwendet, die Zwischenkreisspannung zu puffern und somit den Antrieb zu verlangsamen. Kurzfristige Netzausfälle führen daher nicht mehr automatisch zu einer Unterspannungsabschaltung. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 101: A0920 Adc-Parameter Nicht Richtig Gesetzt

    P2183 (Lastmomentüberw. Freq.schwelle 2) P2184 (Lastmomentüberw. Freq.schwelle 3) P2185 (obere Dremomentschwelle 1) P2186 (untere Dremomentschwelle 1) P2187 (obere Dremomentschwelle 2) P2188 (untere Dremomentschwelle 2) P2189 (obere Dremomentschwelle 3 P2190 (untere Dremomentschwelle 3) P2192 (Verzögerungszeit Lastmomentüberwachung) MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 103: Technische Daten

    • die allgemeinen technischen Daten der MICROMASTER 411 / COMBIMASTER 411-Umrichter • Klemmenanzugsmomente • eine Übersicht der spezifischen technischen Daten der einzelnen MICROMASTER 411 / COMBIMASTER 411-Umrichter Allgemeine Daten....................104 Auswahlangaben zur Bauform................105 Anzugsmomente, Leitungsquerschnitte für Leistungsanschlüsse und Motorklemmen ...................... 106 Anzugsmomente für Befestigungsschrauben............

  • Seite 104: Allgemeine Daten

    Technische Daten Ausgabe 07/05 Allgemeine Daten Tabelle 7-1 MICROMASTER 411 / COMBIMASTER 411, Leistungsdaten Eigenschaften Werte Netzspannung und Leistungsbereiche 380 V bis 480 V ± 10% 3 AC 0,37 kW bis 3,0 kW Netzfrequenz 47 bis 63 Hz Cos phi ≥...

  • Seite 105: Auswahlangaben Zur Bauform

    Ausgabe 07/05 Technische Daten Auswahlangaben zur Bauform Tabelle 7-2 Bauform B MICROMASTER 411 / COMBIMASTER 411 Baugröße: 2-polig 4-polig Motor Ausgangsleistung: 0,37 kW 0,55 kW 0,75 kW 1,1 kW 1,5 kW 0,5 hp 0,75 hp 1,0 hp 1,5 hp 2,0 hp Eingangsspannung (eff) 3 AC 380 V –...

  • Seite 106: Anzugsmomente, Leitungsquerschnitte Für Leistungsanschlüsse Und Motorklemmen

    Umrichteroberteil [lbf.in] 21,3 (M5) 21,3 (M5) [Nm] (M3) (M3) Filter-Baugruppe [lbf.in] (M3) (M3) [Nm] (M3) (M3) E/A-Baugruppe [lbf.in] (M3) (M3) [Nm] 1,5/2,5 M4/M5 (M5) Klemmengehäuse am Motor befestigen [lbf.in] 10,6/21,3 M4/M5 21,3 (M5) MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 107: Sicherungen Und Leistungsschalter

    Ausgabe 07/05 Technische Daten Sicherungen und Leistungsschalter Tabelle 7-6 MICROMASTER 411 / COMBIMASTER 411 Sicherungen und Leistungsschalter Umrichter Leistung Bauform Sicherung Leistungsschalter MICROMASTER 411 0,37 3NA3803 3RV1021-1CA10 COMBIMASTER 0,55 0,75 3NA3803 3RV1021-1DA10 411(ohne Filter)380 V bis 0,75 3NA3803 3RV1021-1EA10 480 V 3 AC...

  • Seite 109: Optionen

    Ausgabe 07/05 Optionen Optionen Dieses Kapitel enthält: eine Übersicht über die Optionen des MICROMASTER 411 / COMBIMASTER 411. Weitere Informationen zu den Optionen entnehmen Sie bitte dem Katalog oder der Dokumentations-CD. Übersicht über die Optionen ................. 110 Bedienfeld- und Parametrieroptionen ..............111 Kommunikationsbaugruppen ................

  • Seite 110: Übersicht Über Die Optionen

    • PC-Umrichter-Verbindungssatz (RS232-Kabel plus Adapter für Bedienfeldmontagesatz) • PC-AOP-Verbindungssatz • Bedienfeld-Tür-Montagesatz für Einzelumrichter • 5-m-Kabelsatz für Tür-Montage • Schnittstellenkabel Kommunikationsbaugruppen • PROFIBUS-Baugruppe • AS-Interface-Baugruppe • DeviceNet-Baugruppe Bremsbaugruppen • REM-Baugruppe • EM-Baugruppe Wandmontage-Bausatz • Wandmontage-Bausatz für MICROMASTER 411 MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 111: Bedienfeld- Und Parametrieroptionen

    1) BOP oder AOP erforderlich. 2) Der Bedienfeld- Montagesatz enthält einen Einbaurahmen und ein Schnittstellenkabel. 3) Der PC-Umrichter-Verbindungssatz enthält ein RS-232-Standardkabel und einen Adapter für den Bedienfeld-Montagesatz Die Optionen 2 und 3 erfordern die Inbetriebnahmesoftware “DriveMonitor“. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 112: Anschlussmöglichkeiten Für Bop Und Aop

    Optionen Ausgabe 07/05 Anschlussmöglichkeiten für BOP und AOP Bedienfeld-Montagesatz (6SE6401-1DF00-0AA0) Basic Operator Panel 6SE6400-0BP00-0AA0 oder Advanced Operator Panel 6SE6400-0AC00-0AA0 Bedienfeld-Tür-Montagesatz für Einzelumrichter (6SE6400-0PM00-0AA0) Bild 8-1 BOP / AOP mit Bedienfeld-Montagesatz oder Bedienfeld-Tür-Montagesatz MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 113: Bild 8-2 Bedienfeld-Montagesatz

    Ausgabe 07/05 Optionen Bedienfeld-Montagesatz MICROMASTER 411 Bedienfeld-Montagesatz (Bestellnummer: 6SE6401-1DF00-0AA0, enthält Schnittstellenkabel) MICROMASTER 411 Schnittstellenkabel (Bestellnummer für Einzelbestelllung: 6SE6401-1BL00-0AA0) Bild 8-2 Bedienfeld-Montagesatz MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 114: Bedienfeld-Tür-Montagesatz Für Einzelumrichter

    Optionen Ausgabe 07/05 Bedienfeld-Tür-Montagesatz für Einzelumrichter 5-m-Kabelsatz für Tür-Montagesatz 6SE6401-1CA00-0AA0 Bedienfeld-Tür-Montagesatz für Einzelumrichter (6SE6400-0PM00-0AA0) Bild 8-3 Bedienfeld-Tür-Montagesatz für Einzelumrichter MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 115: Parametrieren Über Pc, Potenzialgetrennt

    Ausgabe 07/05 Optionen PC-Umrichter-Verbindungssatz MICROMASTER 411 Bedienfeld-Montagesatz (6SE6401-1DF00-0AA0) PC-Umrichter-Verbindungssatz (6SE6400-1PC00-0AA0) Bild 8-4 Parametrieren über PC, potenzialgetrennt MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 116: Bild 8-5 Pc-Aop-Verbindungssatz

    Optionen Ausgabe 07/05 PC-AOP-Verbindungssatz (6SE6400-0AC00-0AA0) DC 24 V PC-AOP-Verbindungssatz (6SE6400-0PA00-0AA0) Bild 8-5 PC-AOP-Verbindungssatz MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 117: Kommunikationsbaugruppen

    Beispiel: 1+2+32+64 = 99 Deckel 1 2 3 4 5 6 7 Innenansicht Busabschluss X104 X103 Interner Kommunikations- Stecker Kabeldurchführung (über Verschraubung) Klemmengehäuse Innenansicht 10 11 Baugruppen-Abdeckung 128mm 50.0mm 132mm Bild 8-6 PROFIBUS-Baugruppe MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 118: Bild 8-7 As-Interface-Baugruppe

    Ausgabe 07/05 AS-Interface-Baugruppe Deckel Innenansicht Interne Kommunikations- Buchse AS-i-Verbindung Gehäuse Innenansicht AS-i-Kabel Kommunikations- stecker 128 mm 14 mm Status LED 7.8 mm 98.2 mm 102.2 mm Anschluss für Adressierungsgerät 132 mm Bild 8-7 AS-Interface-Baugruppe MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 119: Bild 8-8 Devicenet-Baugruppe

    Ausgabe 07/05 Optionen DeviceNet-Baugruppe Deckel Innenansicht Jumpers (nicht verwendet) DIP Schalter (immer AUS) Interne Kommunikations- Buchse DeviceNet Stecker Gehäuse Innenansicht Baugruppengehäuse 7.75 mm 50 mm 128 mm 132 mm Bild 8-8 DeviceNet-Baugruppe MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 120: Bremsbaugruppen

    Optionen Ausgabe 07/05 Bremsbaugruppen REM-Baugruppe 128 mm (5.04") 110.7 mm (4.36") Bild 8-9 REM-Baugruppe MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 121: Bild 8-10 Em-Baugruppe

    Elektromechanische Bremsansteuerungs-Baugruppe EM-Steuerbaugruppe 6SE6401-1EM00-0AA0 Aufschnapp-Klemmenverbinder Jumper Steuer-Relais Deckel Innenansicht 12-polige Steuerklemmenleiste - Brems- Strg + wicklung Strg - + Brems- L2/N wicklung Kabeldurchführung über Verschraubung Klemmengehäuse Innenansicht Baugruppengehäuse 128mm 50.0mm 132mm Bild 8-10 EM-Baugruppe MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 122: Wandmontage-Bausatz Für Micromaster 411

    (6SE6401-0WM00-0AA0) Inhalt: 1 x Wandmontagesokel 1 x Gortex Membrane 1 x Dichtung 1 x Kabelverschraubung 1 x Befestigungsplatte für Verschraubung 4 x Befestigungsschrauben (M5 x 16 mm) Bild 8-11 Wandmontage-Bausatz für MICROMASTER 411 MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 123: Elektromagnetische Verträglichkeit (Emv)

    Einhaltung der EMV-Richtlinie ................124 9.1.1 Eigenbestätigung ....................124 9.1.2 Technische Konstruktionsbeschreibung ............... 124 9.1.3 EMV-Typprüfzertifikat ................... 124 EMV-Richtlinieneinhaltung der Vorschriften über Oberschwingungsströme..125 9.2.1 Klassifizierung des EMV-Verhaltens..............125 9.2.2 MICROMASTER 411 – EMV Übereinstimmung........... 128 MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 124: Einhaltung Der Emv-Richtlinie

    Verwendung von Normen, die sich noch in Vorbereitung befinden. 9.1.3 EMV-Typprüfzertifikat Dieses Verfahren ist nur auf Geräte der Funk-Fernmeldetechnik anwendbar. Alle MICROMASTER 411 / COMBIMASTER 411-Geräte sind hinsichtlich Einhaltung der EMV-Richtlinie zertifiziert, wenn sie gemäß den Empfehlungen aus Kapitel 2 installiert wurden. MICROMASTER 411 & COMBIMASTER 411...

  • Seite 125: Emv-Richtlinieneinhaltung Der Vorschriften Über Oberschwingungsströme

    EN 61000-3-2 "Grenzwerte für Oberschwingungsstrom-Emissionen (Geräteeingang ≤ 16 A pro Phase)" . Alle variablen Drehzahlantriebe der MICROMASTER-, MIDIMASTER-, MICROMASTER Eco- und COMBIMASTER-Baureihen von Siemens, die als "Professionelles Gerät" im Sinne der Norm klassifiziert sind, erfüllen die Anforderungen der Norm. 9.2.1...

  • Seite 126: Klasse 2: Industrieeinsatz Mit Filter

    ENV 50 140 80 – 1000 MHz, 10 V/m, 80 % AM, Last Feld, amplitudenmoduliert und Signalleitungen Hochfrequentes elektromagnetisches ENV 50 204 900 MHz, 10 V/m 50 % Tastverhältnis, Feld, impulsmoduliert Wiederholfrequenz 200 Hz MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 127: Klasse 3: Mit Filter, Für Wohngebiete, Kommerziellen Einsatz Und Leichte Industrie

    900 MHz, 10 V/m 50 % Tastverhältnis, Feld, impulsmoduliert Wiederholfrequenz 200 Hz ACHTUNG • Die MICROMASTER 411 / COMBIMASTER 411-Umrichter sind ausschließlich für professionelle Anwendungen vorgesehen. Deshalb fallen sie nicht unter den Geltungsbereich der Norm EN 61000-3-2 über Oberschwingungsstrom- Emissionen.

  • Seite 128: Tabelle 9-4 Emv-Einhaltungstabelle

    Test Standard Messungen Testwerte Grenzwerte Elektromagnetische Leitungsgebundene 150 kHz bis 30 MHz ungefiltert – Klasse B nicht Emissionen Emissionen getestet Angestrahlt vom 30 MHz bis 1 GHz Alle Geräte – Klasse A Umrichter MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 129: Projektierungsinformationen

    Kontinuierliche Anhebung (Boost) ................ 136 10.2.2 Proportional und Integral Regler (PI) ..............137 10.2.2.1 Was versteht man unter einer Regelung mit Rückführung?......... 137 10.2.2.2 Realisierung beim MICROMASTER 411 / COMBIMASTER 411......138 10.2.2.3 Einstellen des PI-Reglers ..................138 10.2.2.4 Rampenzeiten des PI-Sollwertes................140 10.2.2.5 Proportional- und Integralanteile des PI-Reglers..........
  • Seite 130 Basic Operator Panel (BOP)................. 172 10.14.2 Advanced Operator Panel (AOP) ................. 172 10.14.3 PROFIBUS-Baugruppe..................173 10.14.4 PC-Umrichter-Verbindungssatz ................173 10.14.5 BOP/ AOP-Tür-Montagesatz für Einzelumrichter ..........173 10.14.6 EM-Baugruppe...................... 173 10.14.7 REM-Baugruppe ....................174 MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 131: Strombegrenzung Und Überlastbetrieb

    Der Umrichter reduziert den Strom auf diese Höhe, nachdem die Zeit für die anderen Überwachungen abgelaufen ist. Bild 10-1 veranschaulicht das Zusammenwirken der Parameter bezogen auf die Funktion der Strombegrenzung. Die Nur-Lese-Parameter r0027, r0034, r0037 und r0067 unterstützen bei der Fehlerdiagnose. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 132: Tabelle 10-1 Gemessene Anzeigegenauigkeit Des Stromes

    Nennlast 7,7 A Frequenzsollwert 45 Hz 45 Hz Strom am Messinstrument (langes Kabel) 4,00 A 7,70 A Strom am Umrichter (langes Kabel) 4,05 A 7,46 A % Unterschied (Umrichter/Messinstrument) 1,32 % -3,9 % MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 133: Schnelle Strombegrenzung

    Zum Aktivieren der Abschaltfunktion für Motorübertemperatur sind die Parameter P0701, P0702 oder P0703 = 29 (externer Fehler) einzustellen. Überschreitet der Widerstand des PTC-Temperatursensors die Abschaltschwelle (Motor- übertemperatur), so wird der Fehler F0085 (externer Fehler) ausgelöst. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 134: I²T-Charakteristik

    Falls der Umrichter häufig abschaltet, sollte überprüft werden, ob die Umgebungstemperatur zu hoch ist oder die Luftzirkulation um das Gerät eventuell eingeschränkt ist. Die Temperatur des Kühlkörpers kann mit dem Aufrufen des Parameters r0037 überprüft werden. Sie wird in °Celsius angegeben (°C). MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 135: Tabelle 10-2 Auslöseschwellwerte

    Schwellwert für Überspannung überschritten wird. VORSICHT Es ist sicher zu stellen, dass der Umrichter an die geeignete Netzspannung angeschlossen ist. Ist die Netzspannung zu hoch, kann der Umrichter beschädigt werden - auch dann, wenn der Umrichter abschaltet. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 136: Steuerungs- Und Betriebsarten

    Beschleunigung verwendet wird - entweder nach dem Start-Befehl oder aufgrund einer Sollwertänderung. P1312 Dieser Parameter lässt wie P1310 eine konstante lineare Anhebung zu. Die Anhebung wird jedoch nur nach einem Start-Befehl verwendet, um das Verhalten während des Erstanlaufs zu verbessern. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 137: Proportional Und Integral Regler (Pi)

    Risiko einer Überhitzung des Motors zu verringern. 10.2.2 Proportional und Integral Regler (PI) HINWEIS MICROMASTER 411 und COMBIMASTER 411 haben einen integrierten PI- Regler. In der Parameterliste wird dieser als PID-Regler bezeichnet. 10.2.2.1 Was versteht man unter einer Regelung mit Rückführung? Die Regelung mit Rückführung kommt in einer Vielzahl von Industrieanwendungen...

  • Seite 138: Realisierung Beim Micromaster 411 / Combimaster 411

    Ausgabe 07/05 10.2.2.2 Realisierung beim MICROMASTER 411 / COMBIMASTER 411 Der MICROMASTER 411 / COMBIMASTER 411 verfügt über einen eingebauten PI-Regler, der vom Anwender freigegeben werden kann, um eine Regelung mit Rückführung zu ermöglichen. Sobald der PI-Regler freigegeben wurde (über P2200), erzeugt er intern die erforderliche Motorfrequenz, um den Fehler, der durch den Unterschied zwischen PI-Sollwert und PI-Rückführung entstanden ist, zu...
  • Seite 139 B. P0702 = 13 "erhöhen” und P0703 = 14 ”verringern”). HINWEIS: Die Werte werden in % statt in Hz angegeben. Die Betriebsfrequenz des Umrichters richtet sich nach dem Unterschied zwischen Sollwert und Rückführsignalen und dem Verhalten des PI-Reglers. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 140: Rampenzeiten Des Pi-Sollwertes

    Diagramme zeigen das PI-Rückführsignal mit 1 V = 10 %. Die verschiedenen Reaktionen werden durch Ändern der Einstellungen von P2280 und P2285 erreicht. Bild 10-4 Schnelle Reaktion mit Überschwingen: P2280 = 0,30; P2285 = 0,03 s MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 141 Oszilloskop erfolgt: es ist mit einem geringen P-Anteil (z.B. P2280 = 0,20) zu beginnen und den I-Anteil bis zum stabilen Verhalten der Regelung abzugleichen. Anschließend ist eine geringe Änderung des PI-Sollwertes vorzunehmen und die MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 142: Optimierung Nach Der Ziegler-Nichols Methode

    Der Umrichter befindet sich im Modus zur Frequenzregelung; die Frequenz wird sprungartig um 5 Hz geändert und das Rückführsignal überwacht. Hierzu werden folgende Parameter eingestellt: P2200 = 0 P1120 = 0,0 s P1121 = 0,0 s P1080 = 50,0 Hz. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 143 Die sprungartige Änderung der Rückführung ∆x = 0,64 V / 10 V = 6,4 % P-Verstärkung = (0.9)(T)(∆f) / (L)(∆x) = 9,84 = P2280 I-Zeit = 3L = 0,30 s = P2285 Der PI-Regler sollte nun freigegeben sein (P2200 = 1). MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 144: Pi-Ausgangsbegrenzung

    (P1082) größer als der Wert in P2000 ist, dann sollte entweder P2000 oder P2291 entsprechend eingestellt werden, damit F erreicht werden kann. Wird P2292 auf einen negativen Wert eingestellt, ermöglicht dies den bipolaren Betrieb des PI-Reglers. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 145: Bild 10-10 Blockschaltbild Der Pi-Regelung

    Wenn der Umrichter auch dann anlaufen soll, wenn im Energiesparmodus Aus- und Eingeschaltet wird, muss der „Automatische Wiederanlauf“ (P1210 =6) aktiviert werden. HINWEISE Der Energiesparmodus arbeitet nur in positive Richtung. Der Sollwert für den Energiesparmodus muss größer sein als f MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 146: Bild 10-11 Energiesparmodus 1

    PID-Sollwert Motor Restart P2390 [Hz] P1080 P2391 PID aktiv PID aktiv Energiesparmode aktiv P2390 ⋅ P2000 Restart ⋅ 1121 P1082 P2390 Restart ⋅ P2390 [Hz] P2000 ⋅ 1120 P1082 Bild 10-11 Energiesparmodus 1 MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 147: Bild 10-12 Energiesparmodus 2

    Grenz regelung − P2393 P2273 Motor x(t) (∆ f(t) = P2393 p* PID- PID- Grenze Verbraucher p(t) p_ist x(t) r2398 u_ist P2395 P2396 f(t) f_ist Last f(t) (z.B. Ventil) Bild 10-12 Energiesparmodus 2 MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 148 Reduzierung gestoppt und der ursprüngliche Sollwert p* wird wieder hergestellt. Fällt der Istwert unter p nachdem der Motor abgeschaltet wurde, läuft der Umrichter automatisch wieder an, ohne dass ein Ein-Befehl gegeben werden muss. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 149: Bremsung

    Motor als Generator fungiert. Der dabei erzeugte negative Strom wird somit an den Gleichstromzwischenkreis zurückgeführt (Rückspeisung). Um dies zu verhindern, verfügt der MICROMASTER 411 / COMBIMASTER 411 über eine Reihe von Funktionen zur Steuerung des Bremsvorgangs. Die verschiedenen Möglichkeiten werden in den nachfolgenden Abschnitten beschrieben.

  • Seite 150: Bild 10-14 Gleichstrombremsung

    10.3.3 Udc-max-Regler Die MICROMASTER 411 / COMBIMASTER 411 Geräte verfügen über einen Regler zur Begrenzung der Zwischenkreisspannung (Udc-max-Regler). Wird eine Last schneller abgebremst, als es normalerweise möglich ist, muss die überschüssige Energie vernichtet werden. Diese Energie kann nicht ins Netz zurück gespeist werden.

  • Seite 151: Bild 10-15 Compound-Bremsung

    Die COMPOUND-Bremsung verbindet die Funktionalität der Gleichstrombremsung mit dem kontrolliertem Verzögern entlang einer Rampe. Beim Einsatz der COMPOUND-Bremsung ist die Rücklaufzeit definiert. Der Betrag des Gleichstromes, der zugrunde liegt, wird über P1236 eingestellt. Bild 10-15 COMPOUND-Bremsung MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 152: Reduktionsfaktoren/ Daten Zur Leistungsreduzierung

    Umgebungstemperatur zu einem späteren Zeitpunkt sinken, so überprüft das Gerät zunächst, ob die Schaltfrequenz problemlos wieder erhöht werden kann. Ist dies der Fall, steigt die Schaltfrequenz wieder an. °C Bild 10-16 Reduktionsfaktoren durch die Umgebungstemperatur MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 153: Bild 10-17 Reduktionsfaktoren Durch Aufstellungshöhe

    Falls es zu einer extremen Überlastung kommt, kann die Schaltfrequenz kurzzeitig verringert werden, um den Umrichter zu schützen. Die angegebenen Reduktionswerte gelten bei Einstellungen mit konstantem und mit variablem Drehmoment. Tabelle 10-3 zeigt, auf welchen Wert der maximale Ausgangsstrom zu reduzieren ist. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 154: Tabelle 10-3 Reduktionsfaktoren Durch Schaltfrequenzen

    3,00 (4,0) 10.4.4 Reduktionsfaktoren für die seitliche Montage Bei einer anderen Ausrichtung als mit den Kühlrippen nach oben, ist eine Leistungsreduzierung erforderlich. Mit den Kühlrippen nach unten darf der Umrichter nicht montiert werden. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 155: Thermischer Schutz Und Automatische Leistungsreduzierung

    Projektierungsinformationen 10.5 Thermischer Schutz und automatische Leistungsreduzierung Die MICROMASTER 411 / COMBIMASTER 411 Geräte verfügen über einen umfassenden Hardware- und Software-Temperaturschutz. Hardware: Am Kühlkörper ist ein PTC-Widerstand (Kaltleiter) angebracht. Dieser Widerstand sorgt dafür, dass der Umrichter abschaltet, sobald die Temperatur 95 °C erreicht hat.

  • Seite 156: Benutzung Der Bico-Technik (Binary Connectors)

    Eingängen (digital, analog und seriell etc.) und Ausgängen (Umrichterstrom, Frequenz, Analogausgang, Relais etc.) festgelegt werden können. Der MICROMASTER 411 / COMBIMASTER 411 verwendet eine vereinfachte Version der BiCo-Funktionalität. Diese ist nach wie vor sehr flexibel, im Parametersatz enthalten und kann ohne zusätzliche Software oder Hardware parametriert werden.

  • Seite 157: Tabelle 10-4 Verwenden Der Bico-Parametrierung, Um Das Ausgangsrelais Über Digitaleingang 2 Freizugeben

    Rampe in P1121 sein. Ein zusätzlicher Vorteil besteht darin, dass die AUS3-Funktion normalerweise einen zweiten Digitaleingang benötigt. Durch die BiCo-Funktionalität kann bei Digitaleingang 1 die Funktion 'EIN rechts' und 'AUS3' hinterlegt werden. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 158: Tabelle 10-5 Auswählen Einer Anderen Hochlaufzeit (Jog-Rampe)

    Hochlauframpen an. HINWEIS: Die Schritte 3 und 4 legen BiCo-Funktionen zugrunde, um Digitaleingang 1 und 2 zu setzen. Diese Funktion kann auch mit der standardmäßigen Parametrierung in Ebene 2 ausgeführt werden. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 159: Verwendung Des Steuer- Und Zustandswortes Mit Bico

    Projektierungsinformationen 10.8.3 Verwendung des Steuer- und Zustandswortes mit BiCo Viele der reinen Lese-Parameter beim MICROMASTER 411 / COMBIMASTER 411 bestehen aus Steuerworten. Der Parameter besteht aus einer 16-Bit-Nummer, wobei jedes Bit einen entsprechenden Wert darstellt. So enthält z. B. P0052 (Zustandswort 1) verschiedene Werte, wie beispielsweise "Umrichter bereit"...

  • Seite 160: Tabelle 10-6 Bico-Verbindungen (R0019 Bis R0054)

    2019 CIW CI: PZD an COM-Link (USS) 2051 CIW CI: PZD an CB 2200 CIB BI: Freigabe PID Regler 2253 CIF CI: PID-Sollwert 2254 CIF CI: Quelle PID-Zusatzsollwert 2264 CIF CI: Quelle PID-Istwert MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 161: Tabelle 10-7 Bico-Verbindungen (R0055 Bis R1119)

    2019 CIW CI: PZD an COM-Link (USS) 2051 CIW CI: PZD an CB 2200 CIB BI: Freigabe PID Regler 2253 CIF CI: PID-Sollwert 2254 CIF CI: Quelle PID-Zusatzsollwert 2264 CIF CI: Quelle PID-Istwert MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 162: Tabelle 10-8 Bico-Verbindungen (R1170 Bis R2050)

    2019 CIW CI: PZD an COM-Link (USS) 2051 CIW CI: PZD an CB 2200 CIB BI: Freigabe PID Regler 2253 CIF CI: PID-Sollwert 2254 CIF CI: Quelle PID-Zusatzsollwert 2264 CIF CI: Quelle PID-Istwert MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 163: Tabelle 10-9 Bico-Verbindungen (R2053 Bis R2294)

    2019 CIW CI: PZD an COM-Link (USS) 2051 CIW CI: PZD an CB 2200 CIB BI: Freigabe PID Regler 2253 CIF CI: PID-Sollwert 2254 CIF CI: Quelle PID-Zusatzsollwert 2264 CIF CI: Quelle PID-Istwert MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 164: Oberschwingungsanteil Des Stromes

    Verhältnis der Nennleistung des Umrichters zur Kurzschlussleistung des Netzes. Ist die Netzimpedanz < 1 %, reduziert sich die Lebensdauer der Zwischenkreiskondensatoren. Die Kurzschlussleistung kann beim Netzbetreiber erfragt werden oder vom Typenschild des Leistungstransformators abgelesen werden. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 165: Wirkungsgrad

    Projektierungsinformationen 10.11 Wirkungsgrad Wirkungsgrad at Max Line CSB Wirkungsgrad at Min Line CSB Wirkungsgrad at Max Line CSC Wirkungsgrad at Min Line CSC Ausgangsfrequenz Bild 10-18 Wirkungsgrad der MICROMASTER 411 / COMBIMASTER 411 MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 166: Stöße Und Schwingungen

    5-9 Hz / 3.5 mm, 9-200 Hz / 1 g Klasse 2M1: Beschleunigung 15 g - Dauer 11 ms. Der Umrichter erfüllt in der Originalverpackung die Klasse 2M2 für Vibration und 2M1 für Stoßbeanspruchung. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 167: Profibus

    Es stehen drei Versionen von PROFIBUS zur Auswahl, die problemlos zusammenarbeiten können: PROFIBUS FMS, PROFIBUS DP und PROFIBUS PA. Die am weitesten verbreitete Version ist PROFIBUS DP; sie ist für allgemeine industrielle Anwendungen gedacht und wird von den Siemens-Umrichtern unterstützt. Arbeiten mit PROFIBUS Um die Verbindung zu einem PROFIBUS-System herstellen zu können, wird eine...

  • Seite 168: Profibus-Baugruppe

    Systems, so dass es exakt an die Anforderungen der einzelnen Geräte angepasst wird. PROFIBUS-DP ist das Herzstück der neuen Generation von SIMATIC-S7- Automatisierungssystemen, die von Siemens angeboten werden. Mit einem einzelnen Bussystem können alle Engineering-, Beobachtungs- und Bedienvorgänge integriert werden. Um ein auf SIMATIC basierendes Automatisierungssystem zu konfigurieren, muss lediglich das zugehörige STEP7-...
  • Seite 169 Prozessdaten der seriellen Verbindung haben immer eine höhere Priorität als die Parameterdaten. Das bedeutet, dass ein Befehl zur Sollwertänderung oder zur Änderung der Umrichtersteuerung schneller verarbeitet wird, als ein Befehl zur Parameteränderung. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 170: Anschlussdaten

    Für den Betrieb bei 12 MBaud müssen die Kabel mit Steckverbindern versehen werden, die über ein eingebautes Dämpfungsnetzwerk verfügen. Außerdem ist für den Betrieb bei 12 MBaud keine von der Stammleitung abgehende Stichleitung erlaubt. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 171: Tabelle 10-12 Technische Daten - Profibus-Baugruppe

    Technische Daten - Profibus-Baugruppe Merkmale Beschreibung Abmessungen H x B x T 107,8 mm x 128 mm x 40,5 mm Schutzart IP66 Max. Busgeschwindigkeit 12 MBaud Tabelle 10-13 Bestellinformationen zu PROFIBUS Bezeichnung Bestell-Nr. PROFIBUS-Baugruppe 6SE6401-1PB00-0AA00 MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 172: Geräteunabhängige Optionen

    Das AOP kann zur Kommunikation zwischen einem PC und dem Umrichter genutzt werden. Parametersätze können mit dem AOP ausgelesen, gespeichert oder in den Umrichter geschrieben werden (Upload/ Download). Diese Funktion ist dann nützlich, wenn mehrere Umrichter gleich parametriert werden sollen. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 173: Profibus-Baugruppe

    Die EM-Baugruppe (Steuerbaugruppe für die elektromechanische Bremse) ist eine Optionsbaugruppe, die an der Seite des Umrichtergehäuses befestigt wird. Dabei bleibt die Schutzart IP66 erhalten. Die EM-Steuerbaugruppe versorgt einen Ausgang zur Steuerung der elektromechanischen Gleichstrombremse. Details finden Sie in der zugehörigen Betriebsanleitung. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 174: Rem-Baugruppe

    Sie wird eingesetzt um den Motor über die Widerstandsbremse abzubremsen, als auch um den Umrichter gegen Rückspeisung durch den Motor zu schützen und als Steuerbaugruppe für eine am Motor angebaute elektromechanische Bremse. Details finden Sie in der zugehörigen Betriebsanleitung. MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...

  • Seite 175: Anhang

    Einbeziehungserklärung steht auf Wunsch zur Verfügung. Europäische EMV-Richtlinie Bei Einbau entsprechend den Empfehlungen im vorliegenden Handbuch, erfüllt der MICROMASTER 411 / COMBIMASTER 411 alle Anforderungen der EMV- Richtlinie gemäß Definition durch EMC Product Standard for Power Drive Systems EN 61800-3.

  • Seite 176: Liste Der Abkürzungen

    Digitalausgang Umdrehungen pro Minute (Upm) Antriebszustand RTOS Echtzeit Betriebssystem EEPROM Elektrisch löschbarer Nur-Lese-Speicher Skalierung (nichtflüchtiger Speicher) ELCB Fehlerstromschutzschalter Statusanzeigeeinheit Elektromagnetische Verträglichkeit (EMV) SLVC Geberlose Vektorregelung Elektromagnetische Kraft (EMK) Steuerwort Elektomagnetische Störung Start Text MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
  • Seite 177 Ausgabe 07/05 Liste der Abkürzungen Ersatzschaltbild Raumzeigermodulation Häufig gestellte Fragen Transistor-Transistor Logik Funktionsbaustein Universelle serielle Schnittstelle Flux current control (Flussstromregelung) Vektorregelung Schnelle Strombegrenzung Zwischenkreisspannung Festfrequenz Variables Drehmoment Freier Funktionsblock Zustandswort Feldorientierte Regelung ZUSW Zusatzsollwert MICROMASTER 411 & COMBIMASTER 411 Betriebsanleitung 6SE6400-5CA00-0AP0...
