Installation
Be- und Entlüftung

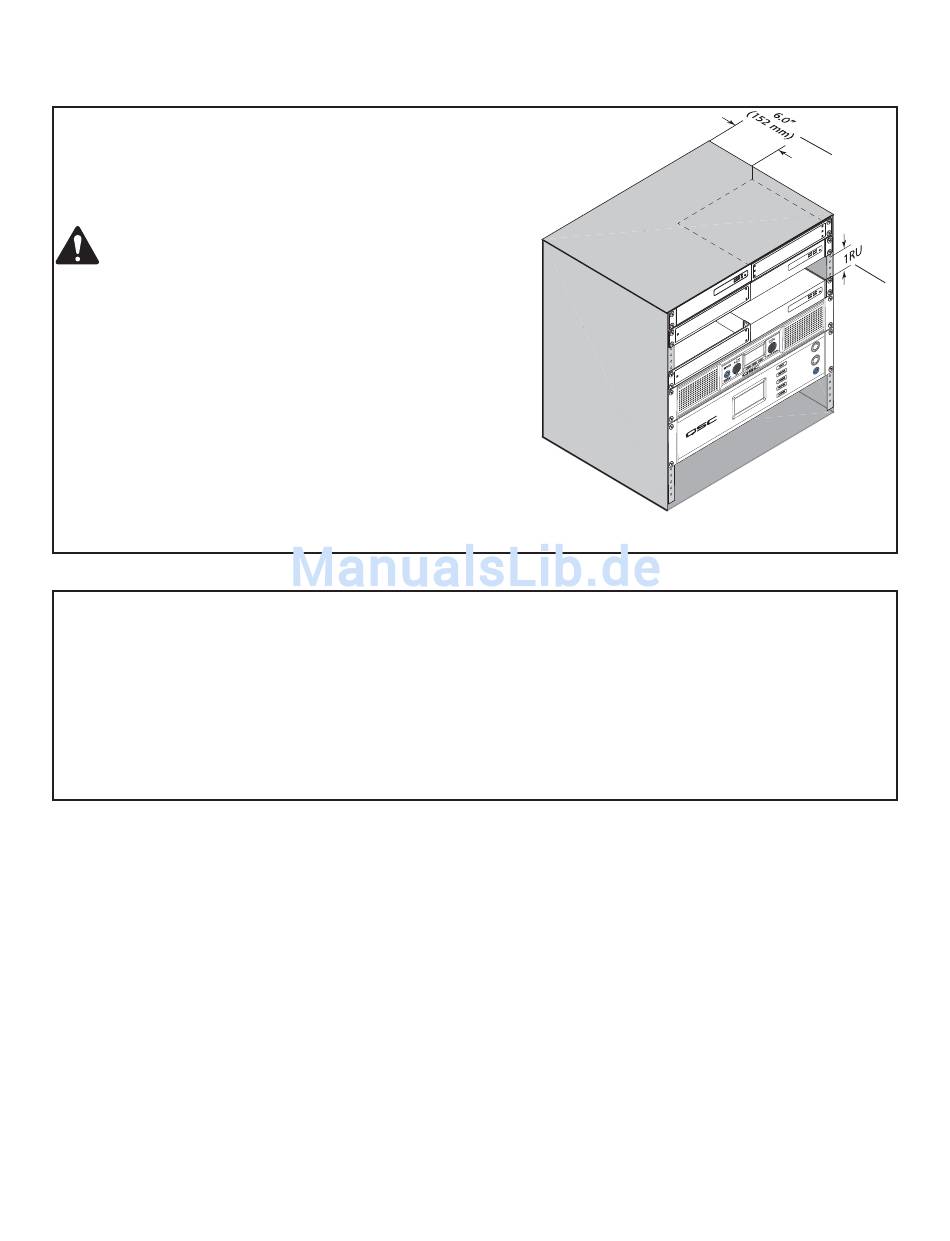

• 1 RU (44,45 mm) Abstand über dem Verstärker empfohlen.
• Mindestabstand zur Rückseite des Verstärkers von 152 mm.
HINWEIS: QCS Systemleistungsverstärker enthalten
fortgeschrittene Schutzschaltungen, wodurch die Ausgangsleistung
reduziert werden kann, um sichere Betriebstemperaturen zu
gewährleisten. Eine unzureichende Be- und Entlüftung kann dazu
führen, dass der Leistungsausgang des Verstärkers bei normalem
Betrieb beeinträchtigt wird (wird dadurch angezeigt, dass Begrenzer/
Schutz-LEDs rot aufl euchten). Um die Möglichkeit einer thermischen
Begrenzung zu reduzieren und aufgestaute Wärme abzuleiten,
empfehlen wir, dass der Bereich direkt über und hinter diesen
Verstärkern unbehindert bleibt und dadurch ein Sicherheitsabstand
eingehalten wird.
Verstärker-Installationskonfi guration auswählen
Wählen Sie eine der folgenden Konfi gurationsoptionen:
A. 19-Zoll-Rack für einen Verstärker (links oder rechts montiert) auf
Seite 3
B. 19-Zoll-Rack für zwei Verstärker (Vorder- oder Rückseite nach außen
gerichtet) auf Seite 3
C. Halb-Rack für einen Verstärker (Vorder- oder Rückseite nach außen
gerichtet) auf Seite 4
TD-000500 -04 -D
D. Unter dem Tisch oder an der Wand auf Seite 4
E. Frei stehend auf einem Tisch auf Seite 5
F. Plenuminstallation auf Seite 5
2
2
— Abbildung 1 —
1
