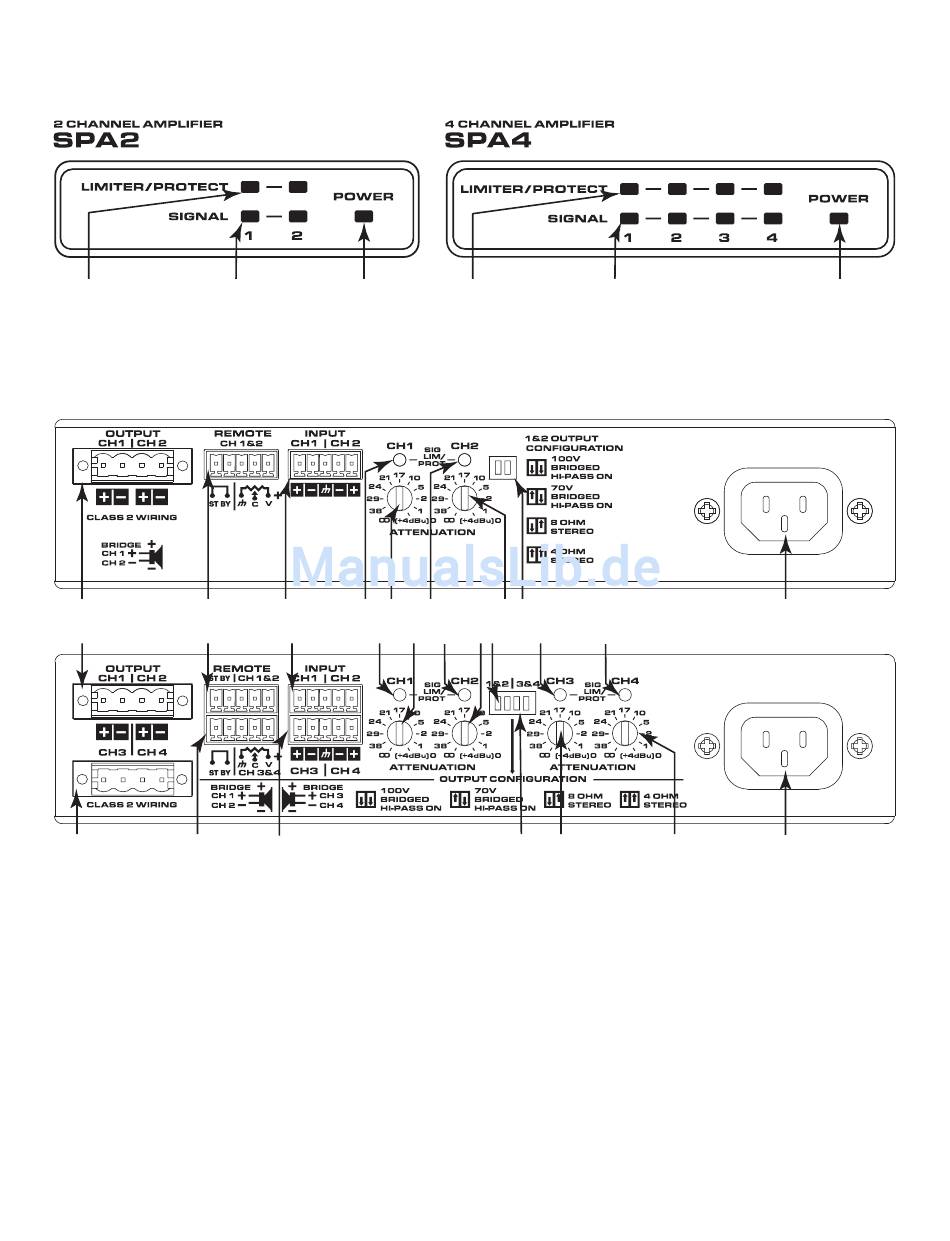

Begrenzer/Schutz
Eingangssignal
Rot – Schutz/Stumm
Blau – vorhanden
Orange – Begrenzer
eingeschaltet
Rückplatte
1
2
1
2
9
10
1. Ausgangskanäle 1 und 2
2. Fernbedienungskanäle 1 und 2
3. Eingangskanäle 1 und 2
4. Status-LEDs Kanal 1 bis Kanal 4
a. Grün – Normaler Signalpegel
b. Gelb – Eingangs- oder
Ausgangsüberlastung/Clipping oder
thermische Begrenzung
c. Rot – Limit- oder Schutzmodus
d. Rot – Thermische Begrenzung oder
Schutzmodus
e. Rot – Stumm
1
1 Kein Signal für 10 Minuten, Verstärkerausgänge werden stummgeschaltet (LEDs rot). Kein Signal für 25 Minuten, Verstärker wird auf Standby-Modus geschaltet (LEDs auf
Rückseite aus).
