Fernbedienung
Abbildung 29 – Abbildung 31
SPA 2 Kanäle
(1)
3,5 mm, 5 Stifte
SPA 4 Kanäle
(1)
3,5 mm, 10 Stifte
Befi ndet sich das Potentiometer auf der
Mindestposition, schaltet der Verstärker
auf stumm. Am SPA 4 Kanäle-Verstärker
sind die Fernbedienungspegelsteuerungen
für Kanal 1 und 2 unabhängig von der
Pegelsteuerung der Kanäle 3 und 4.
Am SPA 4 Kanäle-Modell werden durch
Schließen des Standby-Schalters zwischen
den ersten beiden Stiften von entweder
KAN 1-KAN 2 oder KAN 3-KAN 4 alle vier
Kanäle auf Standby geschaltet.
TD-000500 -04 -D
V = +10 VDC Referenzausgang
C = 0-10 VDC Steuereingang
C bei 10 V = Max. Lautstärke
C bei 0 V = Stumm
10 kΩ
Standby-Schalter im Betriebsmodus
Standby-Schalter im Standby-Modus

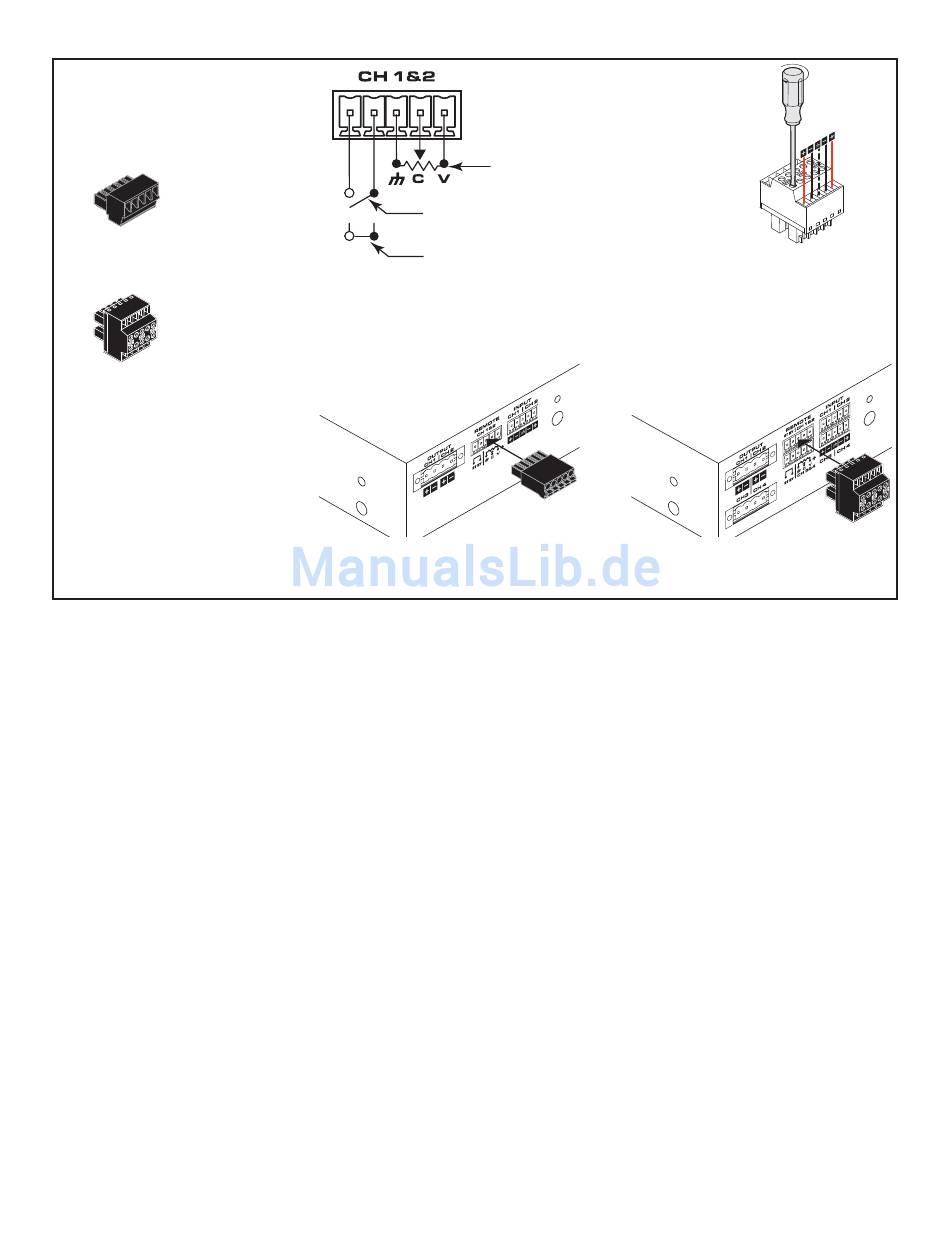

— Abbildung 30 —
SPA 2 Kanäle
— Abbildung 32 —
10
— Abbildung 31 —
SPA 4 Kanäle
