QSC SPA2-200 Installationsanleitung Seite 8

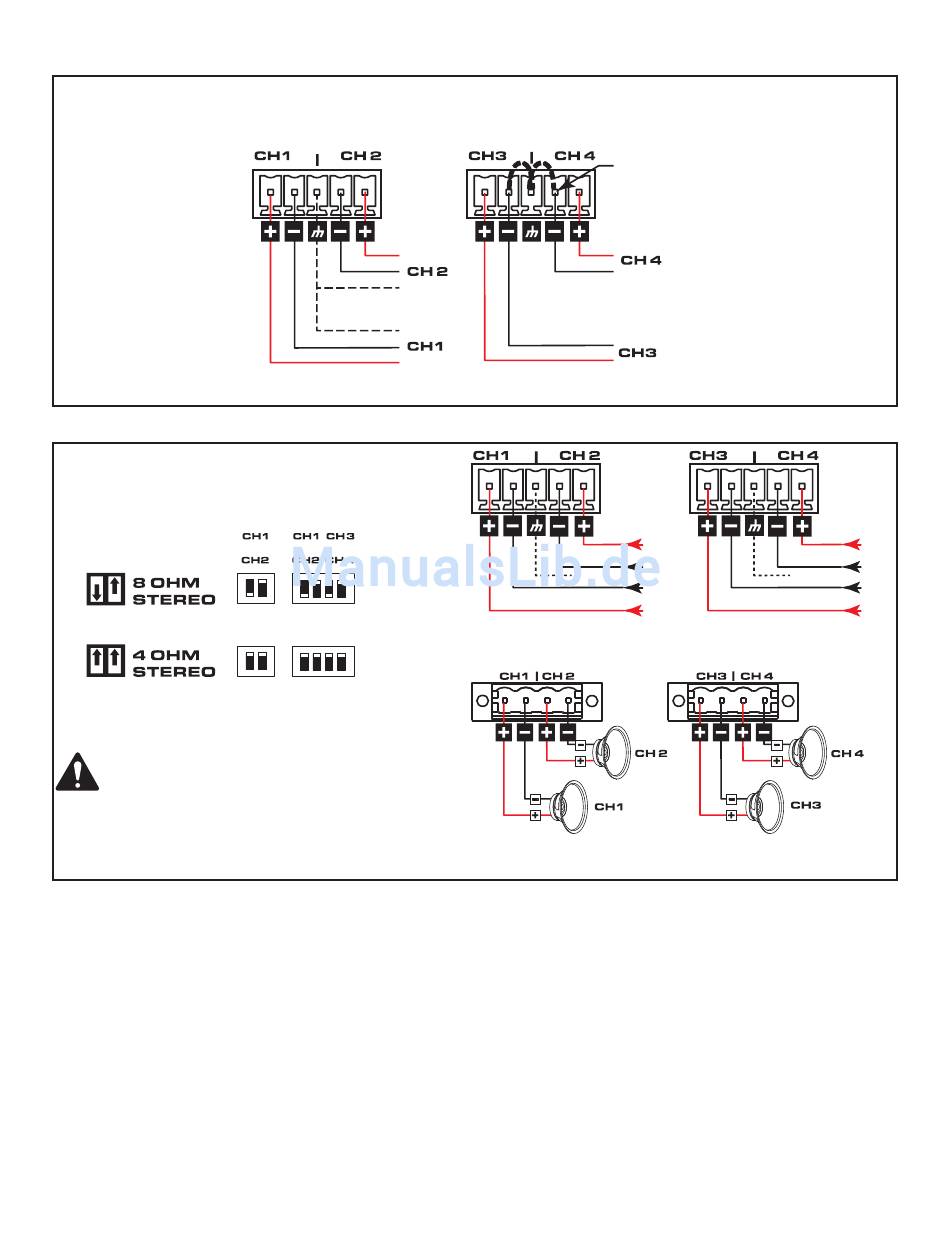

Symmetrische und asymmetrische Eingänge
Abbildung 18
Stereo-Modus
Abbildung 19 – Abbildung 21
— Abbildung 19 —
VORSICHT!: Ausgänge nicht mit Masse
verbinden.
TD-000500 -04 -D
Symmetrisch
— Abbildung 18 —
Eingänge
& & &
Ausgänge
Asymmetrisch
Asymmetrische Eingänge:
Überbrückung zwischen (-) negativ und Masse.
— Abbildung 20 —
— Abbildung 21 —
