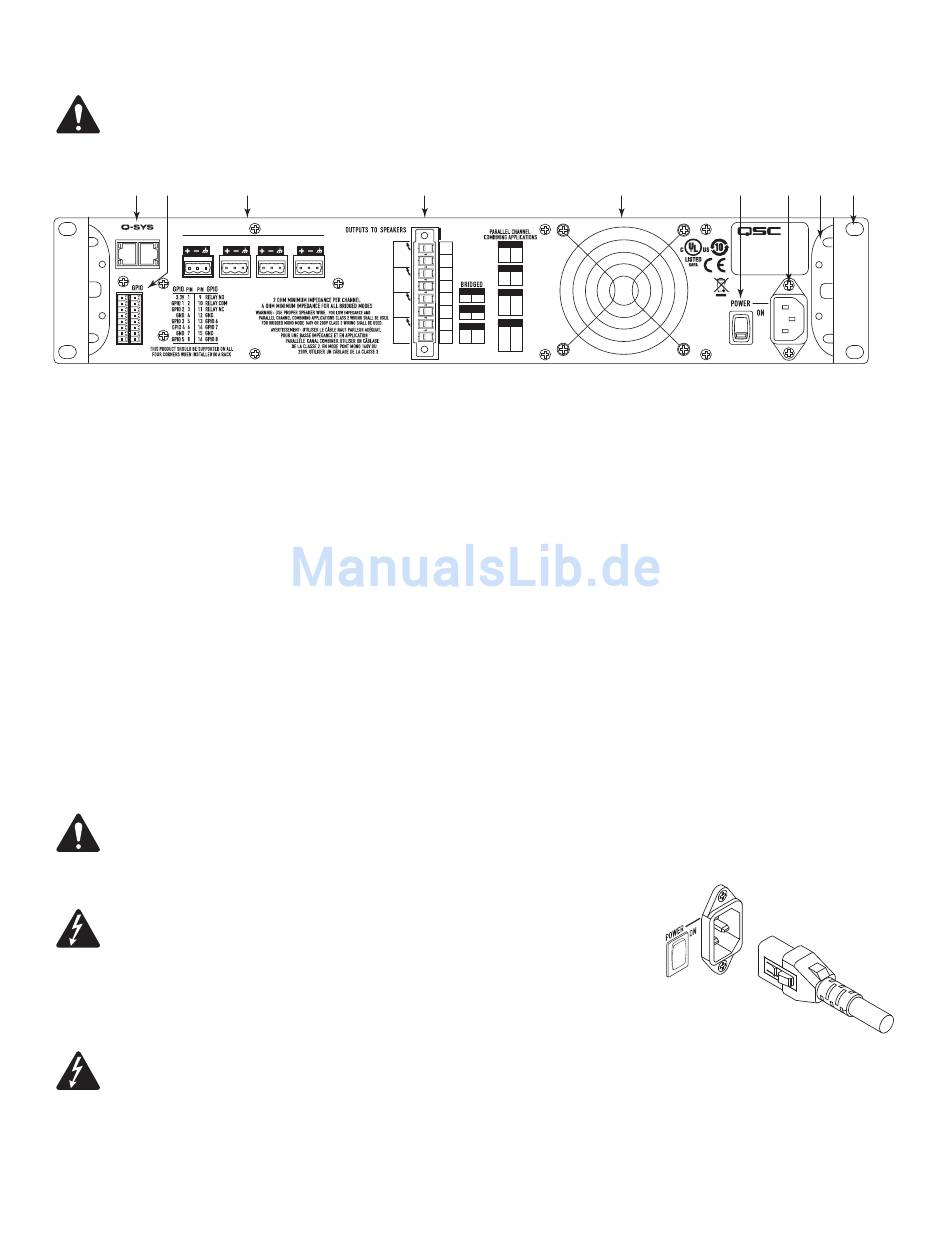

Verstärker-Rückplatte
HINWEIS: Die Modelle CXD4.3Q und CXD4.5Q haben eine andere Rückplattenkonfi guration als der Verstärker CXD4.2Q.
Der Unterschied liegt darin, dass die Position des Lüfters und des achtpoligen Euro-Steckers und die zugehörigen Informationen
vertauscht wurden.
1
2
ROUTABLE INPUTS
LAN A LAN B
1
1
9
2
10
3
11
4
12
5
13
6
14
7
15
8
16
1. RJ-45 Q-SYS Q-LAN A/B
2. GPIO-Euro-Stecker, 16-polig
3. Eingänge – Vier dreipolige Euro-Stecker
4. Ein achtpoliger Euro-Lautsprecherstecker
5. Lüfter
Installation
Die folgenden Schritte spiegeln die empfohlene Installationsreihenfolge wider.
Rack-Einbau des Verstärkers
Die Verstärker der Serie CXD-Q sind für die Befestigung in einer standardmäßigen Rack-Montageeinheit vorgesehen. Die Verstärker sind zwei
Rack-Einheiten (2 RU) hoch. Die Verstärker CXD4.3Q und CXD4.5Q sind 381 mm tief, und der Verstärker CXD4.2Q ist 229 mm tief.
1. Befestigen Sie den Verstärker mit acht (nicht im Lieferumfang enthaltenen) Schrauben – vier vorne, vier hinten. Eine vollständige Anleitung fi nden
Sie in TD-000050, „Rear Rack Ears Installation Guide" (Einbauanleitung für hintere Rack-Montageösen), auf der QSC-Website (www.qsc.com).
VORSICHT!: Achten Sie darauf, dass die vorderen und hinteren Lüftungsschlitze nicht blockiert werden und dass auf jeder Seite
ein Freiraum von mindestens 2 cm vorgesehen ist.
Netzanschluss
ACHTUNG!: Wenn die Netzversorgung eingeschaltet ist, kann es an den
Ausgangsklemmen auf der Rückseite des Verstärkers zu gefährlichen Spannungen
kommen. Ein Berühren dieser Kontakte vermeiden. Vor dem Herstellen jeglicher
Verbindungen den Netzstrom-Trennschalter ausschalten.
1. Der Netzschalter an der Rückwand des Verstärkers muss ausgeschaltet sein.
2. Verbinden Sie das IEC-Netzkabel mit der Netzbuchse
ACHTUNG!: Schalten Sie den Verstärker jetzt noch nicht ein.
TD-000438 -04 -A
3
2
3
4
+
CH A
-
+
CH B
-
+
CH C
-
+
CH D
-
(Abbildung
4
CH AB
T1
T1+ T2-
T3+ T4-
T2
CH CD
T3
T5+ T6-
T7+ T8-
T4
CH A+B
CH ABC
T5
T1+ T3-
T1+ T2-
T3+ T4-
CH C+D
T6
T5+ T6-
T5+ T7-
CH ABCD
T7
CH AB+CD
T1+ T2-
T1+ T5-
T8
T3+ T4-
T3+ T7-
T5+ T6-
T7+ T8-
— Abbildung 2 —
6. Netzschalter
7. Verriegelnde IEC-Netzverbindung
8. Hintere Rackmontagehalterung
9. Vordere Rackmontagehalterungen
1).
5
5
6
7
— Abbildung 3 —
8
9
