ERLÄUTERUNG DER SYMBOLE Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein. Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die nicht von der Garantie gedeckt sind.

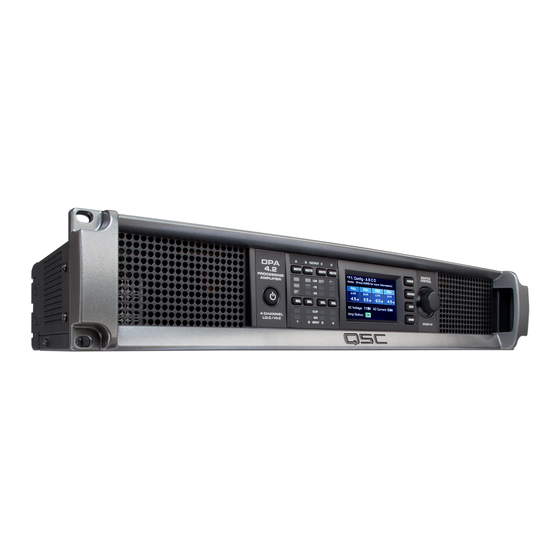

Die QSC-Verstärker DPA4.2 DPA4.3 und DPA4.5 erfüllen die Bestimmungen der EG-Richtlinie 2011/65/EG – Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2). Die QSC-Verstärker DPA4.2, DPA4.3 und DPA4.5 erfüllen die chinesischen RoHS-Richtlinien. Die folgende Tabelle ist zur Nutzung der Produkte in China und seinen Hoheitsgebieten vorgesehen: QSC-Verstärker DPA4.2, DPA4.3 und DPA4.5...
Seite 4
2000, 4000 oder 8000 W auf einen bis vier Ausgänge verteilt werden. Außerdem können die Verstärker DPA4.3 und DPA4.5 70-V- oder 100-V-Lautsprecherleitungen direkt von einem oder allen der vier Ausgänge ansteuern, und der DPA4.2 kann 70-V- oder 100-V-Lautsprecherausgänge von überbrückten Kanälen aus ansteuern. Dank dieser Flexibilität können die Verstärker der Serie DPA (z. B.) zwei oberfl ächenmontierte Vollbereichslautsprecher sowie einen Subwoofer und eine verteilte 100-V-Lautsprecherleitung ODER einen Hochleistungs-Subwoofer und einen Vollbereichslautsprecher mit zwei Verstärkern ODER drei verteilte 70-V-Lautsprecherleitungen und einen Subwoofer ODER einen einzigen Kanal...
16. GAIN-Taste (Verstärkung) Verstärker-Rückplatte HINWEIS: Die Modelle DPA4.3 und DPA4.5 haben eine andere Rückplattenkonfi guration als das Modell DPA4.2. Der Unterschied liegt darin, dass die Position des Lüfters und des achtpoligen Euro-Steckers und die zugehörigen Informationen vertauscht wurden. OUTPUTS TO SPEAKERS...
Die Verstärker der Serie DPA sind für die Befestigung in einer standardmäßigen Rack-Montageeinheit vorgesehen. Die Verstärker sind zwei Rack-Einheiten (2 RU) hoch. Die Verstärker DPA4.3 und DPA4.5 sind 381 mm tief, und der DPA4.2 ist 229 mm tief. Befestigen Sie den Verstärker mit acht (vier für den DPA4.2) Schrauben (nicht im Lieferumfang enthalten) – vier vorne, vier hinten.
Eingänge Anschließen der Audioeingänge Balanced Unbalanced ROUTABLE INPUTS HEARTBEAT — Abb. 4 — — Abb. 5 — — Abb. 6 — Vier dreipolige Euro-Stecker, die mit 1 bis 4 gekennzeichnet sind, stellen die Audioeingänge an den DPA-Verstärkern bereit. Ein einzelner Eingang kann mit einem oder einer Kombination von Ausgängen verbunden werden.
Ausgänge Die DPA-Verstärker haben vier konfi gurierbare Ausgänge. Sie können die Leistung festlegen, Ausgänge (überbrückt und parallel) kombinieren und das DSP für jeden Ausgang einstellen. Wenn die Ausgangskonfi guration des Verstärkers geändert wird, ändern sich auch die von Relais gesteuerten Ausgangsklemmen entsprechend.
Seite 9
Es folgt eine Liste von Konfi gurationen für 1-, 2-, 3- und 4-Kanal-Ausgänge. Dies ist keine vollständige Liste. Sie soll Ihnen lediglich eine Vorstellung davon vermitteln, was verfügbar ist und wie die Ausgänge verdrahtet würden. Ein-Kanal-Konfi gurationen F9: ABCD ABCD parallel F9: ABCD M ABCD —...
Seite 10
F4: AB CD AB parallel F4: AB CD CD parallel — Abb. 13 — F7: ABC D ABC parallel F7: ABC D D einfach — Abb. 14 — Drei-Kanal-Konfi gurationen F3: A+B C D A+B überbrückt F3: A+B C D C einfach D einfach —...
Vier-Kanal-Konfi guration F1: A B C D A einfach F1: A B C D B einfach C einfach D einfach — Abb. 17 — Anschließen der Lautsprecher ACHTUNG!: Wenn die Netzversorgung eingeschaltet ist, kann es an den Ausgangsklemmen auf der Rückseite des Verstärkers zu gefährlichen Spannungen kommen.
Verstärkerbedienung • Bestätigt die vorgenommenen Änderungen und beendet den Bearbeitungsmodus. EXIT EXIT-Taste (Beenden) OUTPUT MASTER • Navigiert aus der Menüstruktur und Parameterauswahl heraus CONTROL MUTE MUTE MUTE MUTE HOME • Durch Drücken der EXIT-Taste im Bearbeitungsmodus wird der vorherige Wert wieder hergestellt, und der Bearbeitungsmodus ENTER wird beendet.
Array-Korrektur* Lautsprecher belasten Lautsprecher speichern MUTE *Nur für QSC-Leitungsarrays. Netzstrom ein Nach dem Verbinden der Ausgänge mit den Lautsprechern können Sie den Lautsprecher einschalten. Stellen Sie sicher, dass die Ausgangsverstärkungseinstellungen für alle Audioquellgeräte (CD-Player, Mischpulte, Instrumente usw.) auf die niedrigste Leistung (max. Dämpfung) eingestellt sind.
Bildschirmarten Informativ Voreinstellungsnummer und Name F1: A B C D Home (Press HOME for more information) Position und Brotkrümel Informationsbildschirme wie der HOME-Bildschirm Full Full Full Full stellen eine Menge nützlicher Informationen auf Kanalkonfi guration A - FR B - FR C - FR D - FR einen Blick zur Verfügung.
Verstärkerkonfi guration ausgewählt. Anschließend dürfen Sie Lautsprecher auswählen und jedem Ausgang zuordnen. HINWEIS: Die in diesem Verfahren dargestellten Strompegel stammen, wenn nichts anderes angegeben ist, vom DPA4.3. Beim DPA4.2 ist der Strompegel geringer, beim DPA4.5 größer. Vollständige Details fi nden Sie in „"Technische Daten" on page 31.
Seite 16
SAVE Filterauswahl hängen vom ausgewählten Zur Auswahl eines Lautsprechermodells abrollen: Output: Lautsprecher ab. Sie müssen vor Auswahl Speaker: QSC AP-5152 Zum Bestätigen drücken: ENTER von Band und Filter einen Full Range Lautsprecher auswählen. Band: Zur Auswahl von (Band, Filter) abrollen:...
Voreinstellungen ändern Um eine Voreinstellung zu ändern, rufen Sie die Voreinstellung mit der gewünschten Ausgangskonfi guration auf, modifi zieren die Eingangs- und Ausgangsparameter und speichern abschließend die Voreinstellung. Sie können die Voreinstellung auch speichern, während Sie den Erstellungsprozess durchlaufen. Aufrufen einer Voreinstellung Eine Voreinstellung enthält die Ausgangskonfi...
Seite 18
Einrichten der Eingänge HINWEIS: An den Eingangspegeln vorgenommene Änderungen werden in Echtzeit implementiert. HOME > INPUTS (EINGÄNGE) > SENS (EMPF.) (ENTER) (EINGABE) Schritt 3 — Eingangsempfi ndlichkeit auswählen Input F1: A B C D Nach dem Bestätigen der Zur Auswahl (3,0 oder 1,2 V ) abrollen: Empfi...
Seite 19
Ihr neues Profi l speichern, oder Sie können das Profi l erstellen, ohne einen Lautsprecher zu laden, und es dann als neues Profi l speichern. Wenn Sie einen QSC-Lautsprecher laden, wird der Verstärker für diesen Lautsprecher konfi guriert. Einige Parameter können gesperrt sein, weil sie vom Intrinsic Correction Calculator bereits auf ihren optimalen Wert eingestellt wurden und nicht weiter angepasst werden sollten.
Seite 20
HOME > OUTPUTS (AUSGÄNGE) > SPKR PROC (LAUTSPR.-VERARB.) > CROSSOVER > HIGH-PASS (HOCHPASS) (oder LOW-PASS (TIEFPASS)) (ENTER) (EINGABE) HINWEIS: Wenn Sie einen QSC-Lautsprecher auswählen, werden Sie feststellen, dass die Hochpass- oder Tiefpassfi lter GESPERRT sind. QSC hat diese Lautsprecher mit bestimmten lautsprecherspezifi schen Voicings ausgestattet, die nicht geändert werden sollten. Wenn an diesen Voicings Crossover-Korrekturen vorgenommen werden, können Sie das angewandte Crossover auf den Kurven der Crossover-...
Seite 21
10.0 Begrenzer HINWEIS: Wenn Sie einen QSC-Lautsprecher auswählen, werden Sie feststellen, dass der Begrenzer GESPERRT ist. QSC hat diese Lautsprecher mit bestimmten lautsprecherspezifi schen Begrenzereinstellungen versehen, die nicht geändert werden sollten. Wenn auf diese Voicings ein Begrenzer angewandt wird, können Sie den angewandten Begrenzer auf der Kurve sehen.
Seite 22
HOME > OUTPUTS (AUSGÄNGE) > SPKR PROC (LAUTSPR.-VERARB.) > LIMITER (BEGRENZER) Schritt 1 — Verstärkungsreduzierung Die aktuell auf Zum Bearbeiten ENTER Output F1: A B C D den ausgewählten der Begrenzereinstellungen drücken: Outputs Ausgangskanal angewandte Verstärkungsreduzierung. DELAY Gain Reduction LIMITER 0.0 dB Limiter Params Press Enter to Edit...
Seite 23
Parameter für den erweiterten Modus einstellen HINWEIS: Wenn Sie einen QSC-Lautsprecher auswählen, werden Sie feststellen, dass der Begrenzer GESPERRT ist. QSC hat diese Lautsprecher mit bestimmten lautsprecherspezifi schen Begrenzereinstellungen versehen, die nicht geändert werden sollten. Wenn auf diese Voicings ein Begrenzer angewandt wird, können Sie den angewandten Begrenzer auf der Kurve sehen.
Seite 24
Schritt 2 — Einen Lautsprecher mit benutzerdefi niertem Lastprofi l speichern Nennimpedanz und Zur Auswahl (Band, Nennimped., ABOUT SPEAKERS SAVE Nennleistung sind die Nennleistung) abrollen: nominellen Einstellungen Output Data: AB + CD für einen einzigen Zum Bearbeiten drücken: ENTER Lautsprecher dieses Typs. Band: 2-Way LF Zur Parametereinstellung drehen:...
Eine Voreinstellung speichern Speichern Sie nach dem Modifi zieren der Eingänge und Ausgänge für alle Kanäle die aktuellen Einstellungen als eine der 50 benutzerdefi nierten Voreinstellungen (U1: bis U50:). Jede der Benutzervoreinstellungen ist standardmäßig die gleiche wie die Werksvoreinstellung F1: A B C D. Wenn Sie also die Voreinstellung speichern, „überschreiben“...
Seite 26
SAVE (SPEICHERN) Verwenden Sie das Verfahren SAVE (SPEICHERN), wenn Sie die Voreinstellung durch Überschreiben der aktuell aktiven Benutzervoreinstellung speichern. Nachdem Sie die Voreinstellung, an der Sie gerade arbeiten, mit der Funktion SAVE AS (SPEICHERN UNTER) gespeichert haben, wird diese zur aktuell aktiven Voreinstellung; dann können Sie mit der Funktion SAVE (SPEICHERN) Ihre Arbeit an der Voreinstellung nach Bedarf speichern. HOME >...
Seite 27
CONFIRM Zu CONFIRM (BESTÄTIGEN) abrollen: und drücken: ENTER Das Standardkennwort für alle Verstärker lautet QSC (nur Großbuchstaben). Das Kennwort kann aus max. 10 Zeichen bestehen und Folgendes enthalten: A–Z a—z 0—9 _ – Leertaste Den Verstärker sperren Alle Bedienelemente sind gesperrt, mit Ausnahme der Stummschalttasten, der Ein/Aus-Taste auf der Frontplatte, des Ein/Aus-Schalters auf der Rückplatte, der Eingabetaste und des Hauptknopfreglers, womit der Verstärker entsperrt wird.
Seite 28
GPIO-Verbindungen HOME > UTILITIES (DIENSTPROGRAMME) > GPI > ENTER (EINGABE) HINWEIS: Wenn Sie den GPI aktivieren, ohne dass am Eingangsstift etwas angeschlossen ist, führt der GPI die ausgewählte GPI-FUNKTION aus. Um das Ergebnis rückgängig zu machen, müssen Sie die jeweilige GPI-FUNKTION manuell zurücksetzen und an dem Eingang, wie unten beschrieben, einen Schalter anschließen;...
Seite 29
Schritt 2 — GPO-(Ausgangs-)Funktion einrichten ENABLE (AKTIVIEREN) oder DISABLE (DEAKTIVIEREN) UTILITY - GPIO - OUTPUT auswählen: und drücken: ENTER GP OUPUT DISABLE GPO FUNCTION ALL FAULTS Zu GPO FUNCTION (GPO-FUNKTION) abrollen: und drücken: ENTER GPO FLAG Gewünschte Funktion auswählen: und drücken: IMPEDANCE BOUNDARIES ENTER HIGH...
Technische Daten DPA4.2 DPA4.3 DPA4.5 Kanalkonfi guration Spitze Kontinuierlich Spitze Kontinuierlich Spitze Kontinuierlich 8 4 unabhängige Kanäle 500 W 400 W 900 W 625 W 1.200 W 1.150 W 4 A, B, C, D 700 W 400 W 1.400 W...
Seite 32
Nettogewicht/Versand 8,4 kg/10,0 kg 9,5 kg/11,3 kg 10,0 kg/11,8 kg 1 Spitzenleistung – 20-ms-, 1-kHz Sinus-Burst, alle Kanäle angesteuert 2 Kontinuierliche Leistung – EIA 1 kHz 1 % THD, alle Kanäle angesteuert 3 NE – Aufgrund übermäßiger Stromaufnahme nicht empfohlen 4 FETT gibt optimale Konfi...
