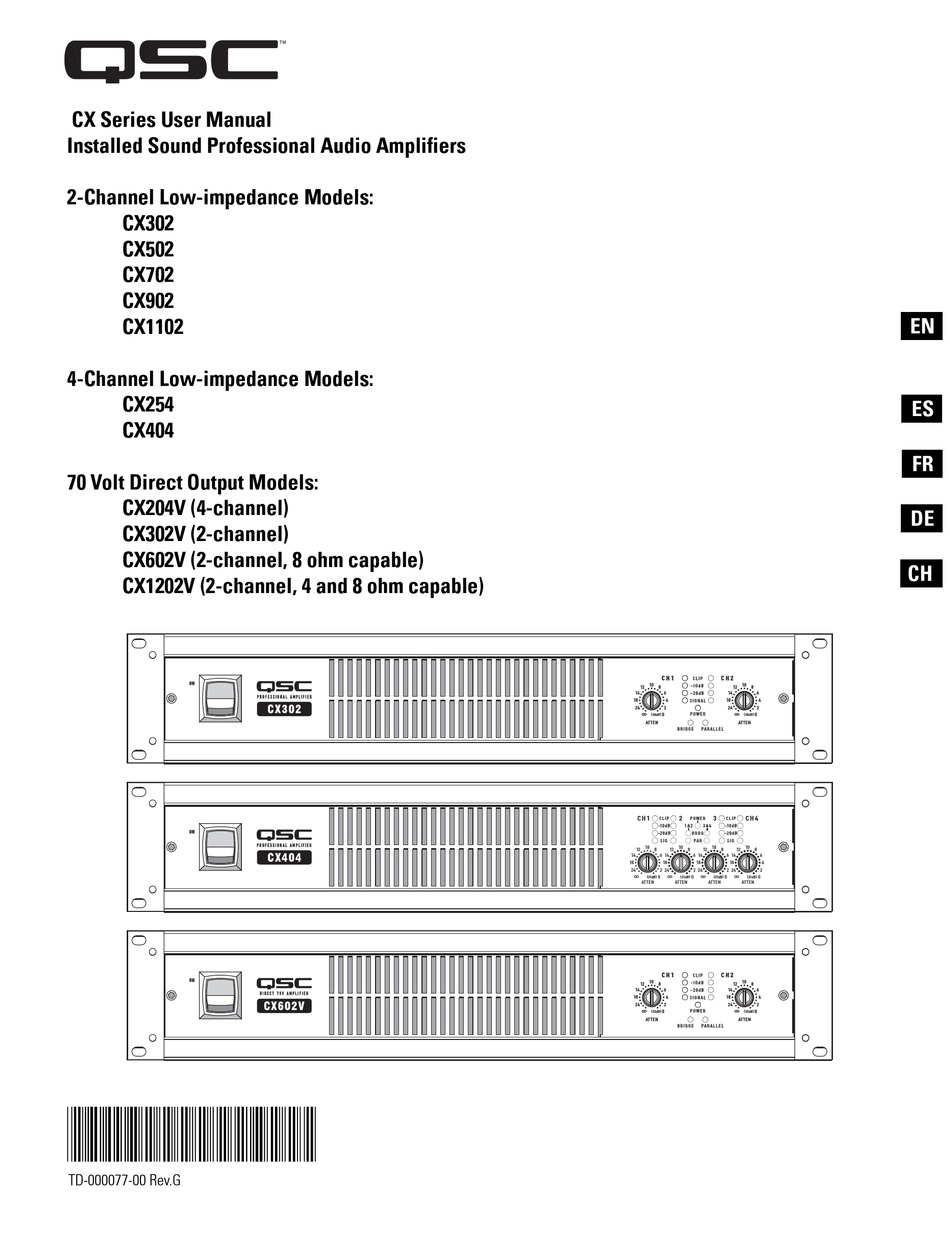

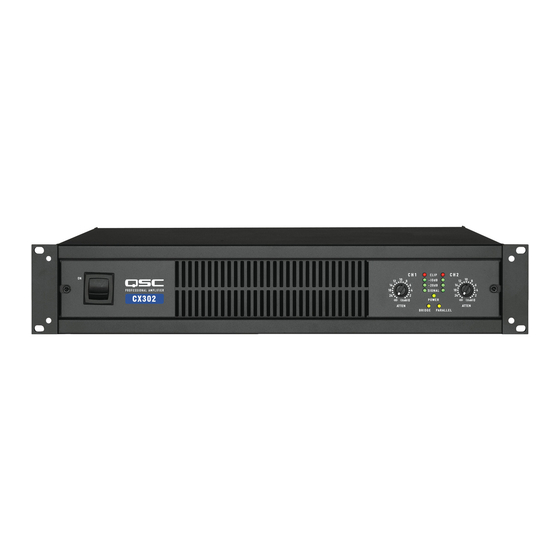

CX Series User Manual
Installed Sound Professional Audio Amplifiers
2-Channel Low-impedance Models:
CX302
CX502
CX702
CX902
CX1102
4-Channel Low-impedance Models:
CX254
CX404
70 Volt Direct Output Models:
CX204V (4-channel)
CX302V (2-channel)
CX602V (2-channel, 8 ohm capable)
CX1202V (2-channel, 4 and 8 ohm capable)
*TD-000077-00*
TD-000077-00 Rev.G
EN
ES
FR
DE
CH
Inhaltsverzeichnis
Verwandte Anleitungen für QSC CX Serie
Inhaltszusammenfassung für QSC CX Serie
-
Seite 32: Wichtige Sicherheitsvorkehrungen Und Symbolerklärung
Stelle, an der das Kabel aus dem Gerät austritt. 11. Nur von QSC Audio Products, LLC spezifiziertes Zubehör verwenden. 12. Nur mit Befestigungsteilen, Halterungen, Ständern und Komponenten verwenden, die zusammen mit dem Gerät bzw. von QSC Audio Products, LLC verkauft werden. - Seite 33 Einführung Wir freuen uns, dass Sie sich für diesen Hochleistungsverstärker von QSC entschieden haben. Bitte lesen Sie die folgende Anleitung, um optimale Ergebnisse beim Gebrauch dieses Produkts zu erzielen. Funktionsmerkmale CX-Modelle: •Niederohmige oder transformatorlose 2-Kanal- und 4-Kanal-70-Volt-Ausgangsmodelle •Jedes Kanalpaar ist mit seinem eigenen DataPort und Betriebsartenschalter ausgestattet.
-
Seite 34: Rack-Einbau
Luft sorgt für die nötige Rack- Kühlung. Das Gebläse läuft bei intensiver Belastung des Verstärkers automatisch schneller. Luftströmung in QSC-Verstärkern: Das Gebläse saugt kalte Luft in die Rückseite des Verstärkers Die vorderen und hinteren Belüftungsschlitze nicht blockieren! hinein. Auf der Verstärkervorderseite wird warme Luft ausgeblasen. -
Seite 35: Einstellen Der Betriebsartenschalter
Einstellen der Betriebsartenschalter 2-Kanal-Modelle: Ein Betriebsartenschalter steuert die unabhängige Clipbegrenzung sowie den Niederfrequenz- (NF-) Filter jedes Kanals. Mit den Schaltern kann der Betriebsmodus des Verstärkers auf den Stereo-, Parallel- oder Typischer Betriebsartenschalter- Überbrückungsbetrieb eingestellt werden. Block bei Betrachtung von der Rückseite des Verstärkers (im Bild: 4-Kanal-Modelle: Diese Modelle sind mit zwei Betriebsartenschaltern Modell CX404V). -
Seite 36: Klemmenleistenanschlüsse
5 – Jeder Kanal benutzt einen separaten internen Kühlkörper. Die Kühlkörpertemperaturen werden am DataPort des zugehörigen Paares gemeldet. 6 – Informationen über die neuesten DataPort-Produkte erhalten Sie von Ihrem QSC-Händler oder der QSC-Website. Eingänge Jeder Kanal ist mit einem symmetrischen 3-Stift-Klemmenleisteneingang ausgerüstet. 2-Kanal-Modelle sind zudem mit XLR-Eingängen ausgestattet. -
Seite 37: Niederohmige Ausgänge
Ausgänge Die Verdrahtung ist auf der Gehäuserückseite dargestellt. Beachten Sie sorgfältig die Polaritätsmarkierungen, welche die Anschlüsse für den Überbrückungsmodus erleichtern sollen. In diesen Beispielen sind 4-Kanal-Modelle abgebildet; die 2-Kanal-Modelle sind ähnlich. Niederohmige Stereo- oder Parallelverbindung – Jede AUSGANGSKLEMMEN-SICHERHEITSHINWEIS! Die Ausgangsklemmen bei Lautsprecherlast wird an eingeschaltetem Verstärker nicht berühren. -
Seite 38: Led-Anzeigen
LED-Anzeigen Mithilfe der LED-Anzeigen können der Systembetrieb überwacht und häufig auftretende Probleme identifiziert werden. EINSCHALTZUSTAND: GRÜN, oberhalb der BRIDGE (BRDG)- und PARALLEL (PAR)-Anzeigen. LED-Anzeigen an 2-Kanal-Modellen. Normalanzeige: Netzschalter EIN: LED leuchtet auf. Wenn keine Anzeige erfolgt: Überprüfen Sie Netzkabel und Steckdose. Stellen Sie sicher, dass DataPort 1-2 den Verstärker nicht im „Standby“-Modus hält. -
Seite 39: Verstärkungsregler
Verstärkungsregler Verstärkungsregler an 2-Kanal-Modellen. Die Die Verstärkungsregler sind eingelassen und können mit Markierungen hängen vom jeweiligen Modell ab. einem kleinen Schraubenzieher oder einem anderen Flachwerkzeug eingestellt werden. Auf Wunsch kann die Schutzabdeckung der Verstärkungsregler angebracht werden, um Änderungen an den vom Installationspersonal vorgenommenen Einstellungen zu verhindern. -
Seite 40: Stromaufnahmetabelle (In Ampere)
Volle Leistung (Sinus) sind kontinuierliche Sinuswellen, die mit 1-%-Clipping angetrieben werden. • Wärme- oder Überstromreduzierung begrenzt die Dauer der vollen Nennleistung beim 2- Ohm-Betrieb. Kontaktinformationen für QSC Audio Products Postanschrift: QSC Audio Products, LLC 1675 MacArthur Boulevard Costa Mesa, CA 92626-1468 USA...
