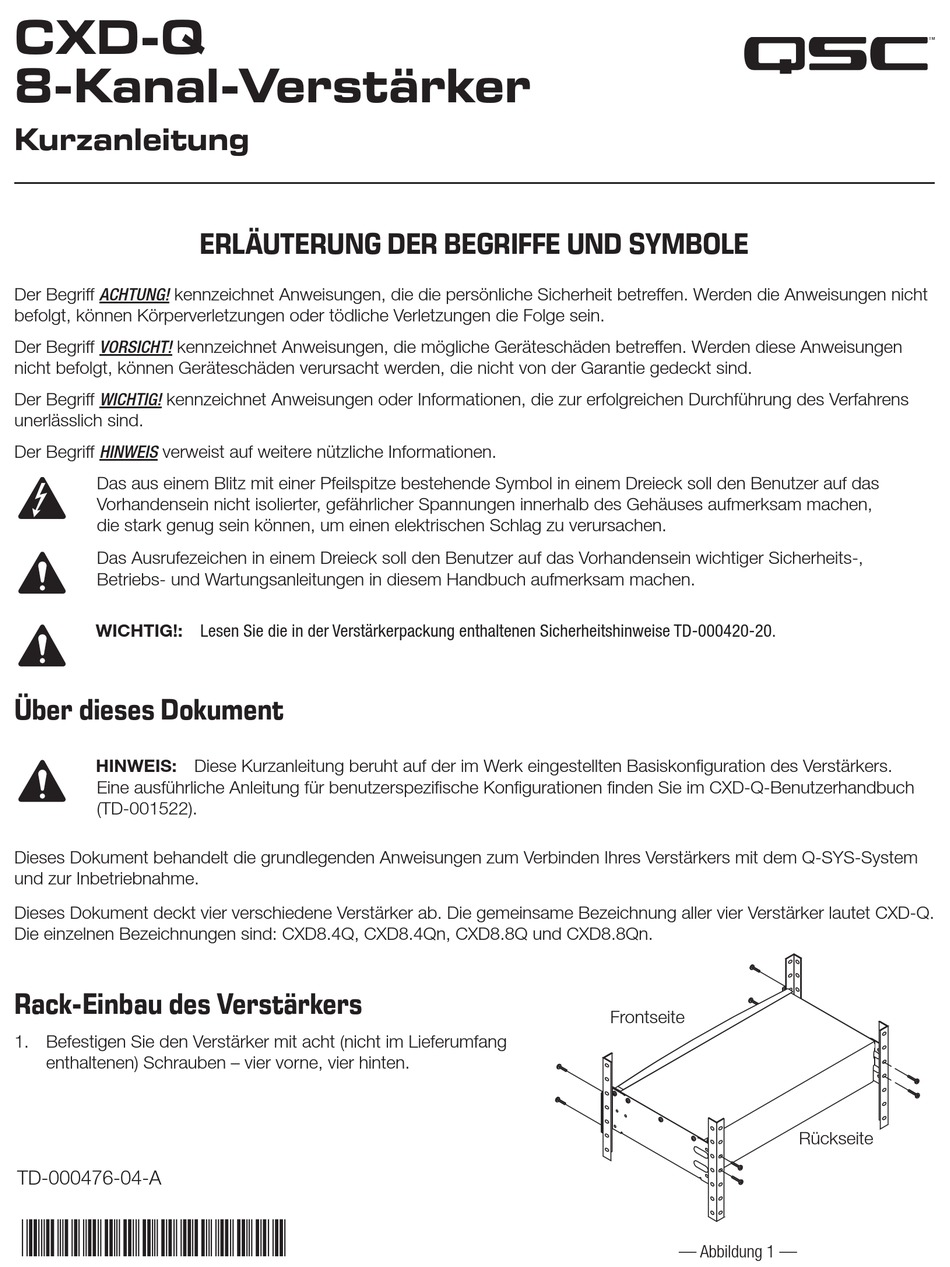

CXD-Q
8-Kanal-Verstärker
Kurzanleitung
Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht
befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein.
Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen
nicht befolgt, können Geräteschäden verursacht werden, die nicht von der Garantie gedeckt sind.
Der Begriff WICHTIG! kennzeichnet Anweisungen oder Informationen, die zur erfolgreichen Durchführung des Verfahrens
unerlässlich sind.
Der Begriff HINWEIS verweist auf weitere nützliche Informationen.
Das aus einem Blitz mit einer Pfeilspitze bestehende Symbol in einem Dreieck soll den Benutzer auf das
Vorhandensein nicht isolierter, gefährlicher Spannungen innerhalb des Gehäuses aufmerksam machen,
die stark genug sein können, um einen elektrischen Schlag zu verursachen.
Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandensein wichtiger Sicherheits-,
Betriebs- und Wartungsanleitungen in diesem Handbuch aufmerksam machen.
WICHWIG!: Lesen Sie die in der Verstärkerpackung enthaltenen Sicherheitshinweise TD-000420-20.
Über dieses Dokument
CWI WWI!: Diese Kurzanleitung beruht auf der im Werk eingestellten Basiskonfiguration des Verstärkers.
Eine ausführliche Anleitung für benutzerspezifische Konfigurationen finden Sie im CXD-Q-Benutzerhandbuch
(TD-001522).
Dieses Dokument behandelt die grundlegenden Anweisungen zum Verbinden Ihres Verstärkers mit dem Q-SYS-System
und zur Inbetriebnahme.
Dieses Dokument deckt vier verschiedene Verstärker ab. Die gemeinsame Bezeichnung aller vier Verstärker lautet CXD-Q.
Die einzelnen Bezeichnungen sind: CXD8.4Q, CXD8.4Qn, CXD8.8Q und CXD8.8Qn.
Rack-Einbau des Verstärkers
1. Befestigen Sie den Verstärker mit acht (nicht im Lieferumfang
enthaltenen) Schrauben – vier vorne, vier hinten.
TD-000476-04-A
*TD-000476-04*
ERLÄUTERUNG DER BEGRIFFE UND SYMBOLE
Frontseite
— Abbildung 1 —
Rückseite
