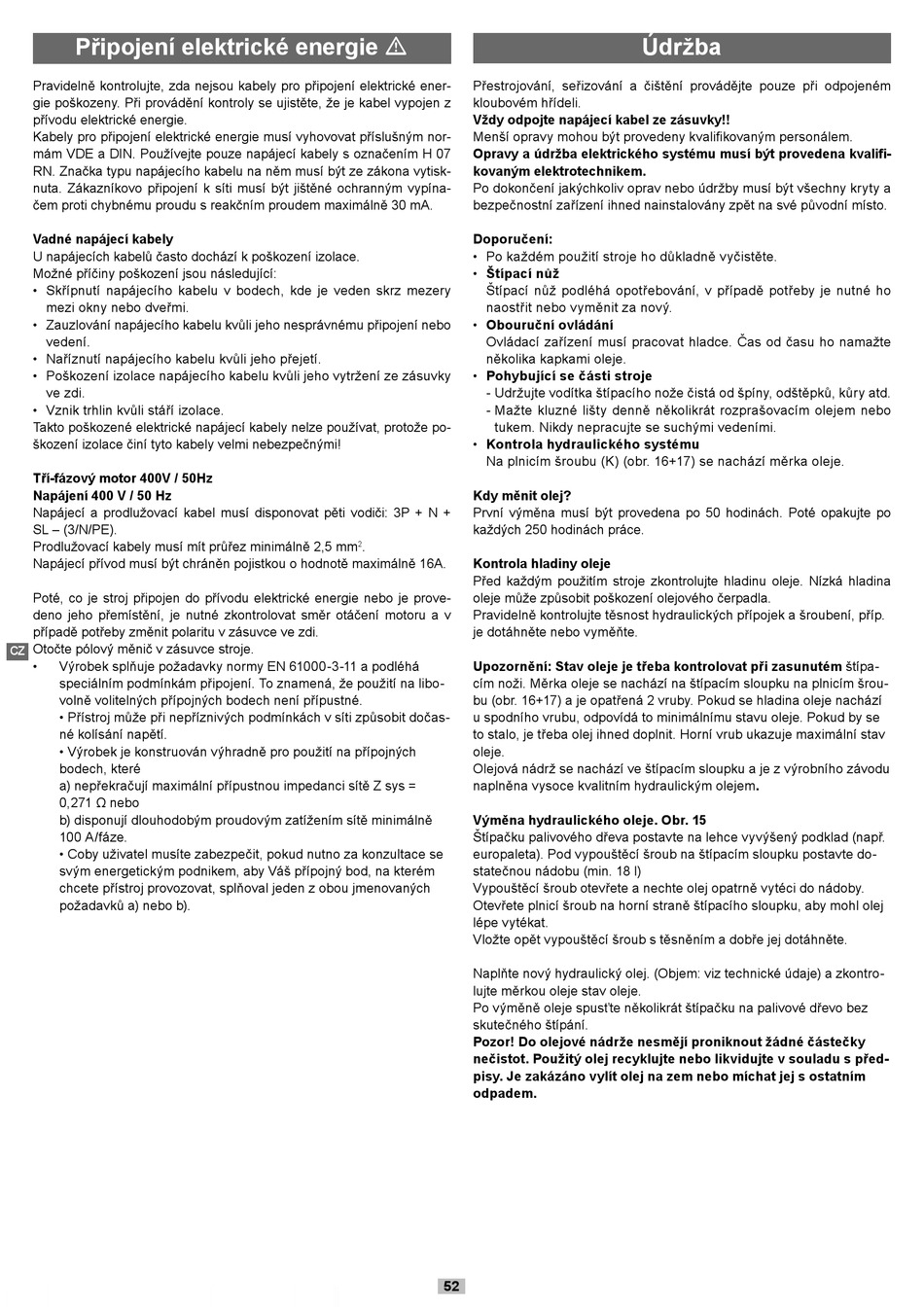

Scheppach HL1800GM Originalbetriebsanleitung Seite 52

Připojení elektrické energie m
Pravidelně kontrolujte, zda nejsou kabely pro připojení elektrické ener-
gie poškozeny. Při provádění kontroly se ujistěte, že je kabel vypojen z
přívodu elektrické energie.
Kabely pro připojení elektrické energie musí vyhovovat příslušným nor-
mám VDE a DIN. Používejte pouze napájecí kabely s označením H 07
RN. Značka typu napájecího kabelu na něm musí být ze zákona vytisk-
nuta. Zákazníkovo připojení k síti musí být jištěné ochranným vypína-
čem proti chybnému proudu s reakčním proudem maximálně 30 mA.
Vadné napájecí kabely
U napájecích kabelů často dochází k poškození izolace.
Možné příčiny poškození jsou následující:
• Skřípnutí napájecího kabelu v bodech, kde je veden skrz mezery
mezi okny nebo dveřmi.
• Zauzlování napájecího kabelu kvůli jeho nesprávnému připojení nebo
vedení.
• Naříznutí napájecího kabelu kvůli jeho přejetí.
• Poškození izolace napájecího kabelu kvůli jeho vytržení ze zásuvky
ve zdi.
• Vznik trhlin kvůli stáří izolace.
Takto poškozené elektrické napájecí kabely nelze používat, protože po-
škození izolace činí tyto kabely velmi nebezpečnými!
Tří-fázový motor 400V / 50Hz
Napájení 400 V / 50 Hz
Napájecí a prodlužovací kabel musí disponovat pěti vodiči: 3P + N +
SL – (3/N/PE).
Prodlužovací kabely musí mít průřez minimálně 2,5 mm
Napájecí přívod musí být chráněn pojistkou o hodnotě maximálně 16A.
Poté, co je stroj připojen do přívodu elektrické energie nebo je prove-
deno jeho přemístění, je nutné zkontrolovat směr otáčení motoru a v
případě potřeby změnit polaritu v zásuvce ve zdi.
Otočte pólový měnič v zásuvce stroje.
CZ
• Výrobek splňuje požadavky normy EN 61000-3-11 a podléhá
speciálním podmínkám připojení. To znamená, že použití na libo-
volně volitelných přípojných bodech není přípustné.
• Přístroj může při nepříznivých podmínkách v síti způsobit dočas-
né kolísání napětí.
• Výrobek je konstruován výhradně pro použití na přípojných
bodech, které
a) nepřekračují maximální přípustnou impedanci sítě Z sys =
0,271 Ω nebo
b) disponují dlouhodobým proudovým zatížením sítě minimálně
100 A/fáze.
• Coby uživatel musíte zabezpečit, pokud nutno za konzultace se
svým energetickým podnikem, aby Váš přípojný bod, na kterém
chcete přístroj provozovat, splňoval jeden z obou jmenovaných
požadavků a) nebo b).
Přestrojování, seřizování a čištění provádějte pouze při odpojeném
kloubovém hřídeli.
Vždy odpojte napájecí kabel ze zásuvky!!
Menší opravy mohou být provedeny kvalifikovaným personálem.
Opravy a údržba elektrického systému musí být provedena kvalifi-
kovaným elektrotechnikem.
Po dokončení jakýchkoliv oprav nebo údržby musí být všechny kryty a
bezpečnostní zařízení ihned nainstalovány zpět na své původní místo.
Doporučení:
• Po každém použití stroje ho důkladně vyčistěte.
• Štípací nůž
Štípací nůž podléhá opotřebování, v případě potřeby je nutné ho
naostřit nebo vyměnit za nový.
• Obouruční ovládání
Ovládací zařízení musí pracovat hladce. Čas od času ho namažte
několika kapkami oleje.
• Pohybující se části stroje
- Udržujte vodítka štípacího nože čistá od špíny, odštěpků, kůry atd.
- Mažte kluzné lišty denně několikrát rozprašovacím olejem nebo
tukem. Nikdy nepracujte se suchými vedeními.
• Kontrola hydraulického systému
Na plnicím šroubu (K) (obr. 16+17) se nachází měrka oleje.
Kdy měnit olej?
První výměna musí být provedena po 50 hodinách. Poté opakujte po
každých 250 hodinách práce.
.
2
Kontrola hladiny oleje
Před každým použitím stroje zkontrolujte hladinu oleje. Nízká hladina
oleje může způsobit poškození olejového čerpadla.
Pravidelně kontrolujte těsnost hydraulických přípojek a šroubení, příp.
je dotáhněte nebo vyměňte.
Upozornění: Stav oleje je třeba kontrolovat při zasunutém štípa-
cím noži. Měrka oleje se nachází na štípacím sloupku na plnicím šrou-
bu (obr. 16+17) a je opatřená 2 vruby. Pokud se hladina oleje nachází
u spodního vrubu, odpovídá to minimálnímu stavu oleje. Pokud by se
to stalo, je třeba olej ihned doplnit. Horní vrub ukazuje maximální stav
oleje.
Olejová nádrž se nachází ve štípacím sloupku a je z výrobního závodu
naplněna vysoce kvalitním hydraulickým olejem.
Výměna hydraulického oleje. Obr. 15
Štípačku palivového dřeva postavte na lehce vyvýšený podklad (např.
europaleta). Pod vypouštěcí šroub na štípacím sloupku postavte do-
statečnou nádobu (min. 18 l)
Vypouštěcí šroub otevřete a nechte olej opatrně vytéci do nádoby.
Otevřete plnicí šroub na horní straně štípacího sloupku, aby mohl olej
lépe vytékat.
Vložte opět vypouštěcí šroub s těsněním a dobře jej dotáhněte.
Naplňte nový hydraulický olej. (Objem: viz technické údaje) a zkontro-
lujte měrkou oleje stav oleje.
Po výměně oleje spusťte několikrát štípačku na palivové dřevo bez
skutečného štípání.
Pozor! Do olejové nádrže nesmějí proniknout žádné částečky
nečistot. Použitý olej recyklujte nebo likvidujte v souladu s před-
pisy. Je zakázáno vylít olej na zem nebo míchat jej s ostatním
odpadem.
52
Údržba
