ABB ACS580-04 Kurzanleitung Für Die Installation Und Inbetriebnahme
  1. Anleitungen
  2. Marken
  3. ABB Anleitungen
  4. Module
  5. ACS580-04
  6. Kurzanleitung für die installation und inbetriebnahme

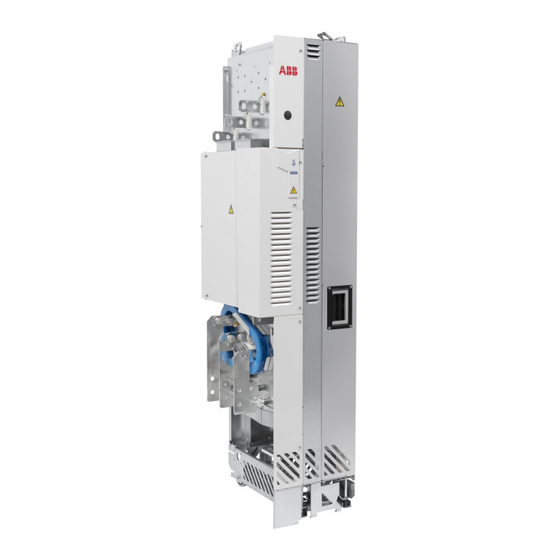

ABB ACS580-04 Kurzanleitung Für Die Installation Und Inbetriebnahme

ABB ACS580-04 Kurzanleitung Für Die Installation Und Inbetriebnahme

Vorschau ausblenden Andere Handbücher für ACS580-04:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 21

Quicklinks

Diese Anleitung herunterladen
—

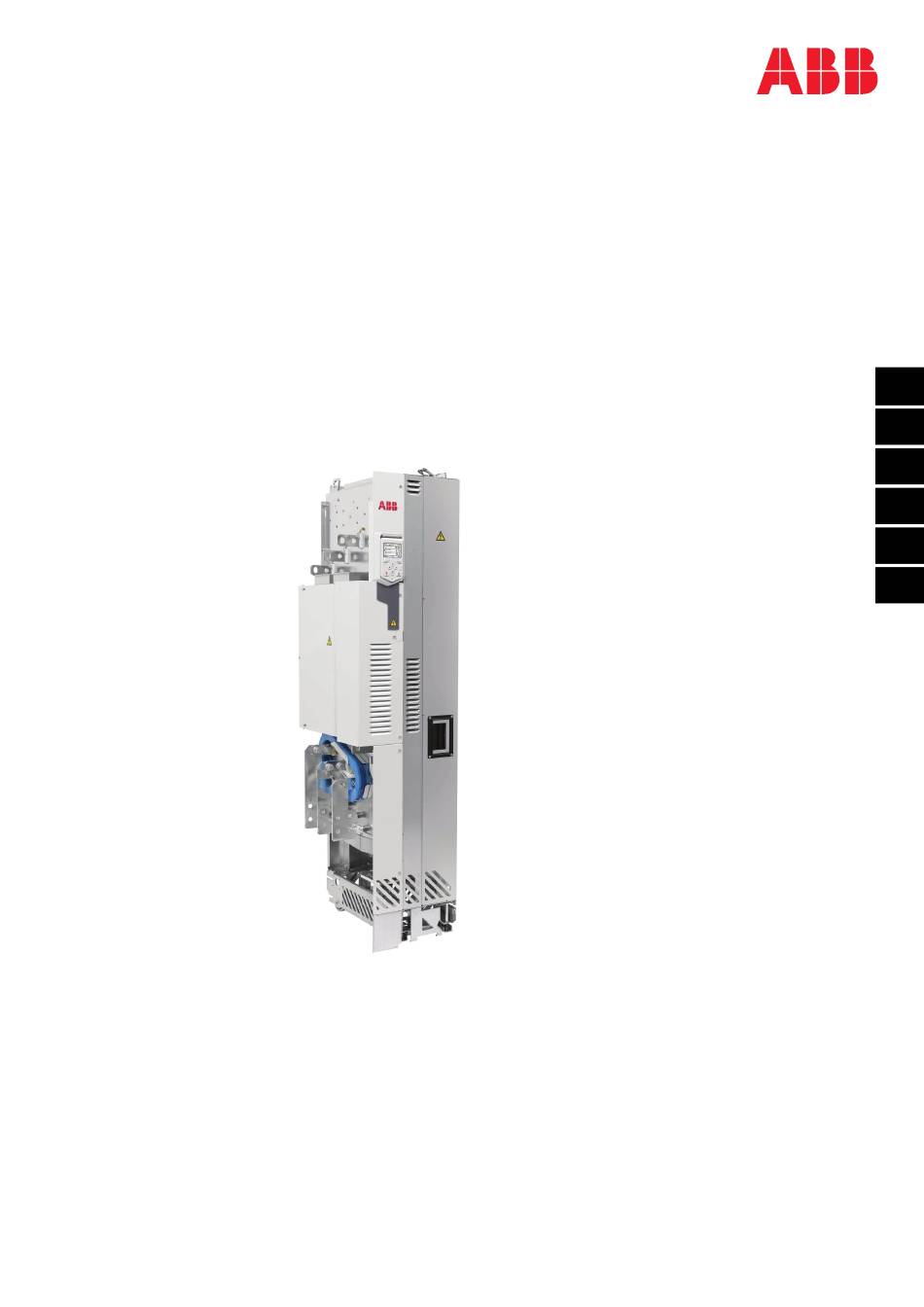

ABB GENERAL PURPOSE DRIVES
ACS580-04 drive modules
Quick installation and start-up guide
English . . . . . . . 3
Deutsch . . . . . . 21
Español . . . . . . 41
Français . . . . . 61
Italiano . . . . . . 81
Türkçe . . . . . . 101
3AXD50000015469 Rev F MUL
EFFECTIVE: 2023-03-01
EN
DE
ES
FR
IT
TR
