4. ANORDNUNG DER TEILE

4.1 Lage der Teile

4.1.1

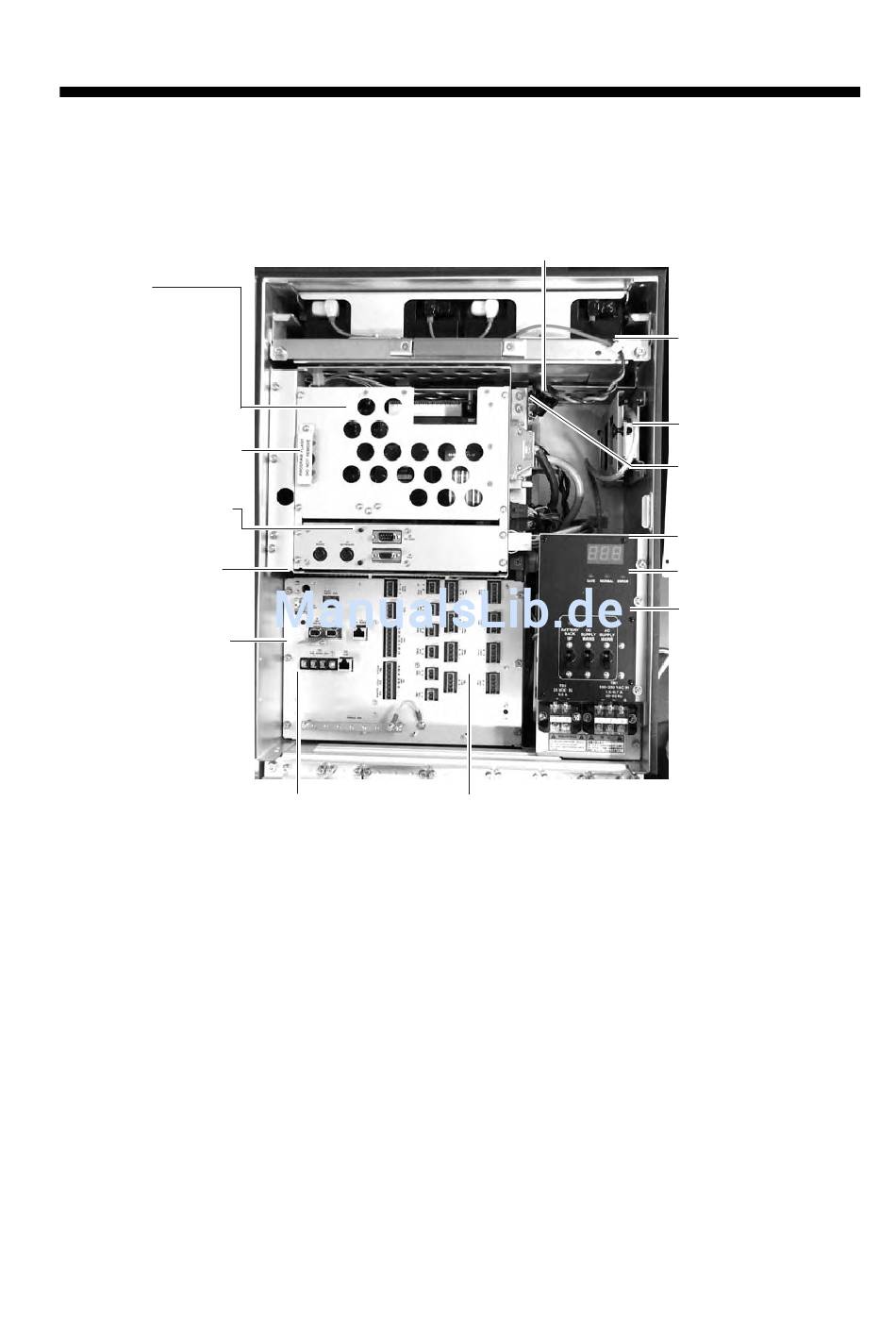

Datenerfassungseinheit (VR-3010)

Von oben:
1) RADAR-SCHNITTSTELLE
Platine (RI-3010)
2) AUDIO-Platine
3) SERIELLE Platine
4) Steckkarte
(24P0068)
5) CPU-Platine
Flashspeicherkarte
ANSCHLUSSFELD-
Platine
(24P0081)
Stromversorgung
(RTW28-11RN-1)
(Unterseite)
Gleichstromkonverter
(ACE-716C-RS)
(Unterseite)
Klemmbrett 2
(24P0079)
Datenerfassungseinheit (VR-3010)
Sicherungen
Klemmbrett 1
(24P0078)
(mit WAGO-Anschlüssen)
Batterie
(OP24-12)
(2 Stück)
Backupfestplatte (HDD)
(VR-3011)
PDU-Platine
(24P0083)
AP-PANEL-Platine
(24P0076B)
AP-Hauptplatine
(24P0075B) (Unterseite)
LED-FELD-Platine
(24P0082)
21
