Serieller RJ-45 Port
Der hintere serielle RJ-45 Port ist ein voll funktionstüchtiger serieller Port mit
Unterstützung für jedes standardgemäße serielle Gerät, welcher auch serielle
Konzentratoren unterstützt. Für Serveranwendungen mit seriellem
Konzentrator zur Nutzung der Servermanagement-Funktionen des
Baseboards wird ein 8-Pin CAT-5-Kabel vom seriellen Konzentrator direkt in
den hinteren seriellen RJ-45 Port eingesteckt. Die 8 Pins des RJ-45
Anschlusses können auf Entsprechung eines der zwei Pin-Ausgangsstandards
serieller Geräte konfiguriert werden. Um die Einstellung für einen der
Standards vorzunehmen, muss der J5A2 Jumper Block, welcher sich direkt
hinter den hinteren seriellen RJ-45 Port befindet, entsprechend dem
gewünschten Standard eingestellt werden.
Bitte beachten: Als Standardeinstellung ist der serielle RJ-45 Port auf den
Empfang eines DSR-Signals eingestellt.

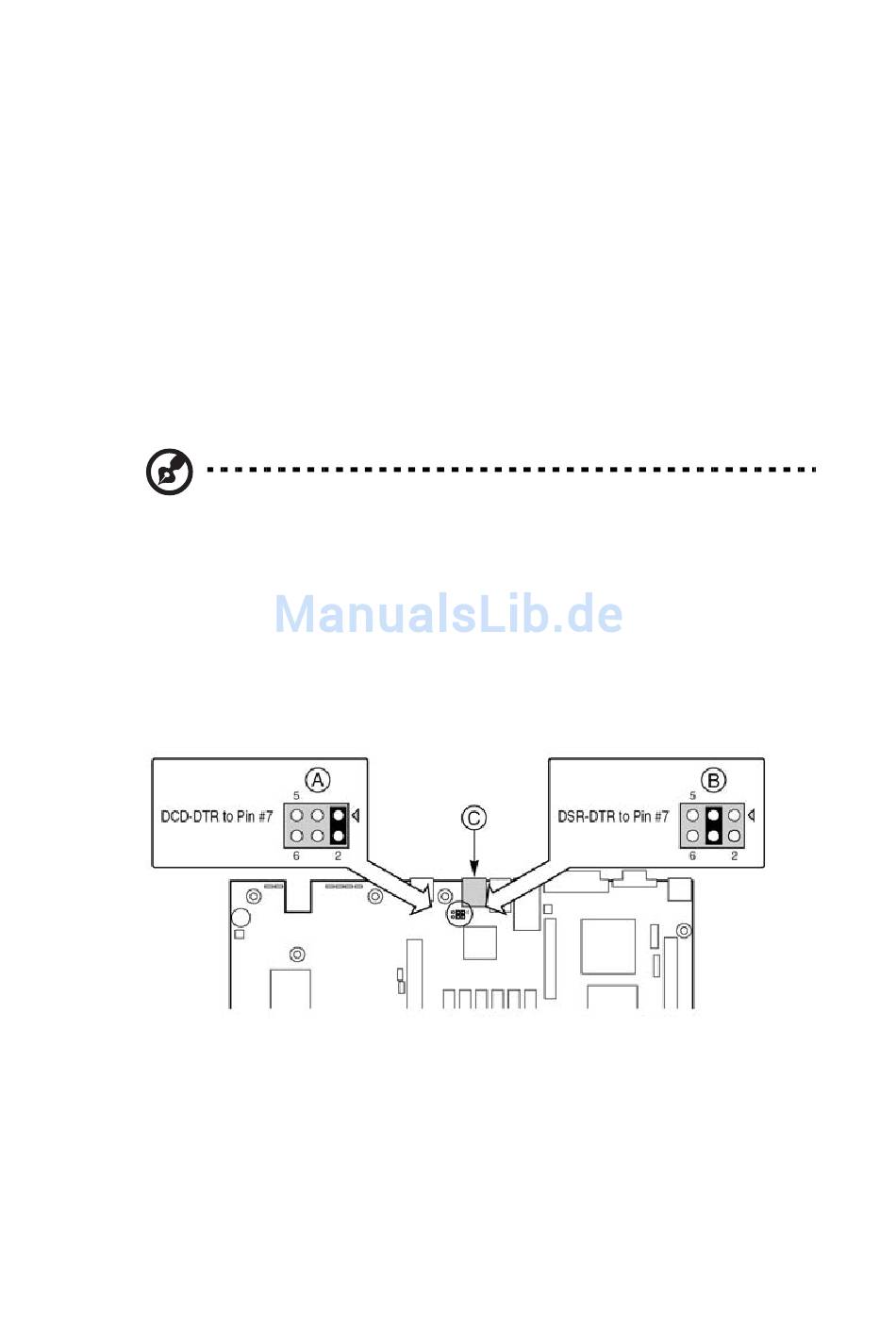

Für serielle Geräte, die ein DSR-Signal benötigen (Standardeinstellung), muss
der J5A2 Jumper auf die Positionen 3-4 eingestellt sein (Siehe Abbildung
unten, Position B).
Für serielle Geräte, die ein DCD Signal benötigen, muss der Jumper auf die
Positionen 1-2 eingestellt sein (Siehe Abbildung unten, Position A).
Für Serveranwendung, die einen seriellen DB9-Anschluss benötigen, müssen
Sie einen 8 Pin RJ-45-auf-DB9 Adapter benutzen. Die folgende Tabelle zeigt
15
