Sony CMT-101 Bedienungsanleitung Seite 71

2

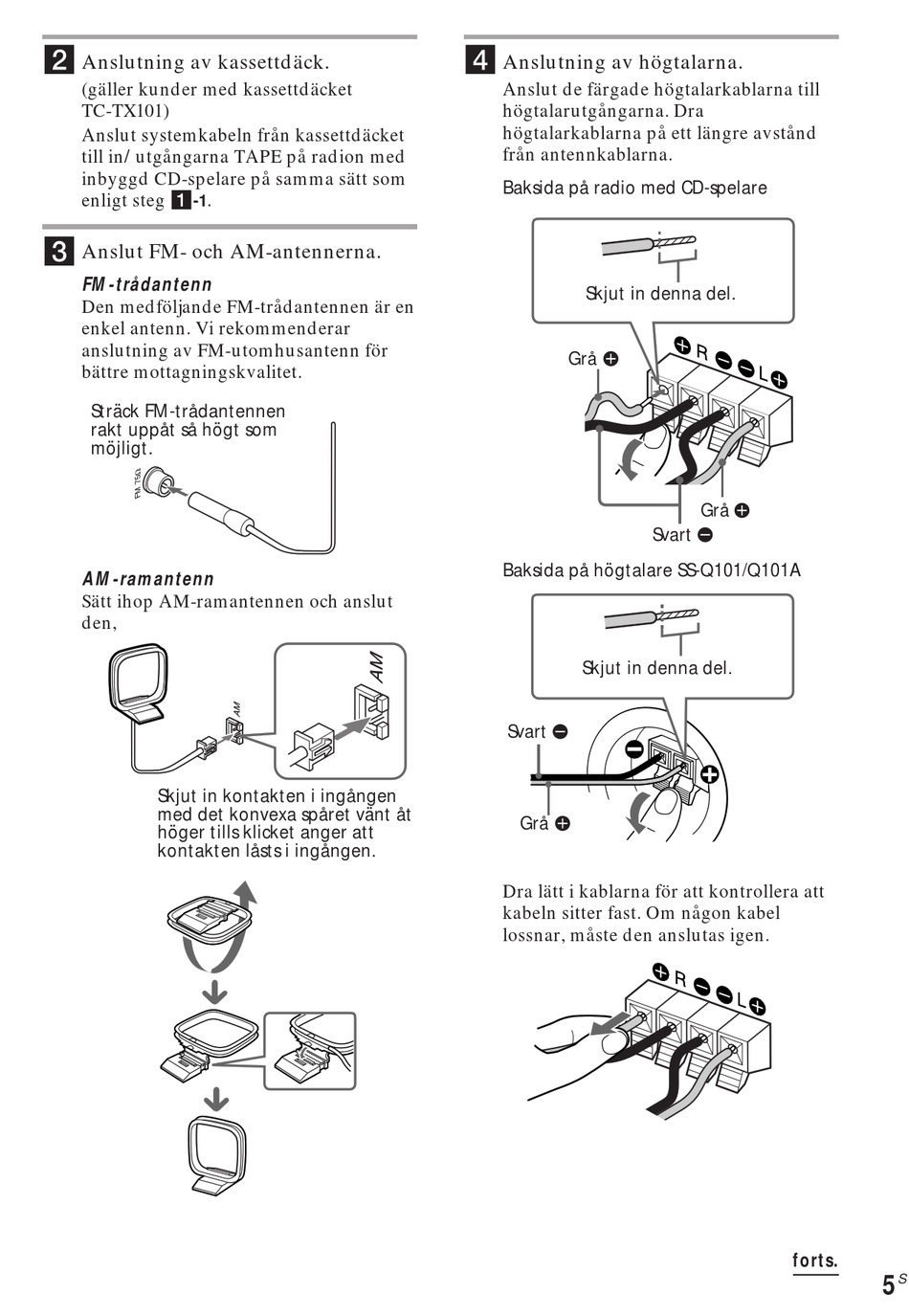

Anslutning av kassettdäck.
(gäller kunder med kassettdäcket
TC-TX101)
Anslut systemkabeln från kassettdäcket
till in/utgångarna TAPE på radion med
inbyggd CD-spelare på samma sätt som
enligt steg 1
.
-1
3
Anslut FM- och AM-antennerna.
FM-trådantenn
Den medföljande FM-trådantennen är en
enkel antenn. Vi rekommenderar
anslutning av FM-utomhusantenn för
bättre mottagningskvalitet.
Sträck FM-trådantennen
rakt uppåt så högt som
möjligt.
AM-ramantenn
Sätt ihop AM-ramantennen och anslut
den,
Skjut in kontakten i ingången
med det konvexa spåret vänt åt
höger tills klicket anger att
kontakten låsts i ingången.
4
Anslutning av högtalarna.
Anslut de färgade högtalarkablarna till
högtalarutgångarna. Dra
högtalarkablarna på ett längre avstånd
från antennkablarna.
Baksida på radio med CD-spelare
Skjut in denna del.
Grå ]
Baksida på högtalare SS-Q101/Q101A
Skjut in denna del.
Svart }
Grå ]
Dra lätt i kablarna för att kontrollera att
kabeln sitter fast. Om någon kabel
lossnar, måste den anslutas igen.
Grå ]
Svart }
forts.
5 S
