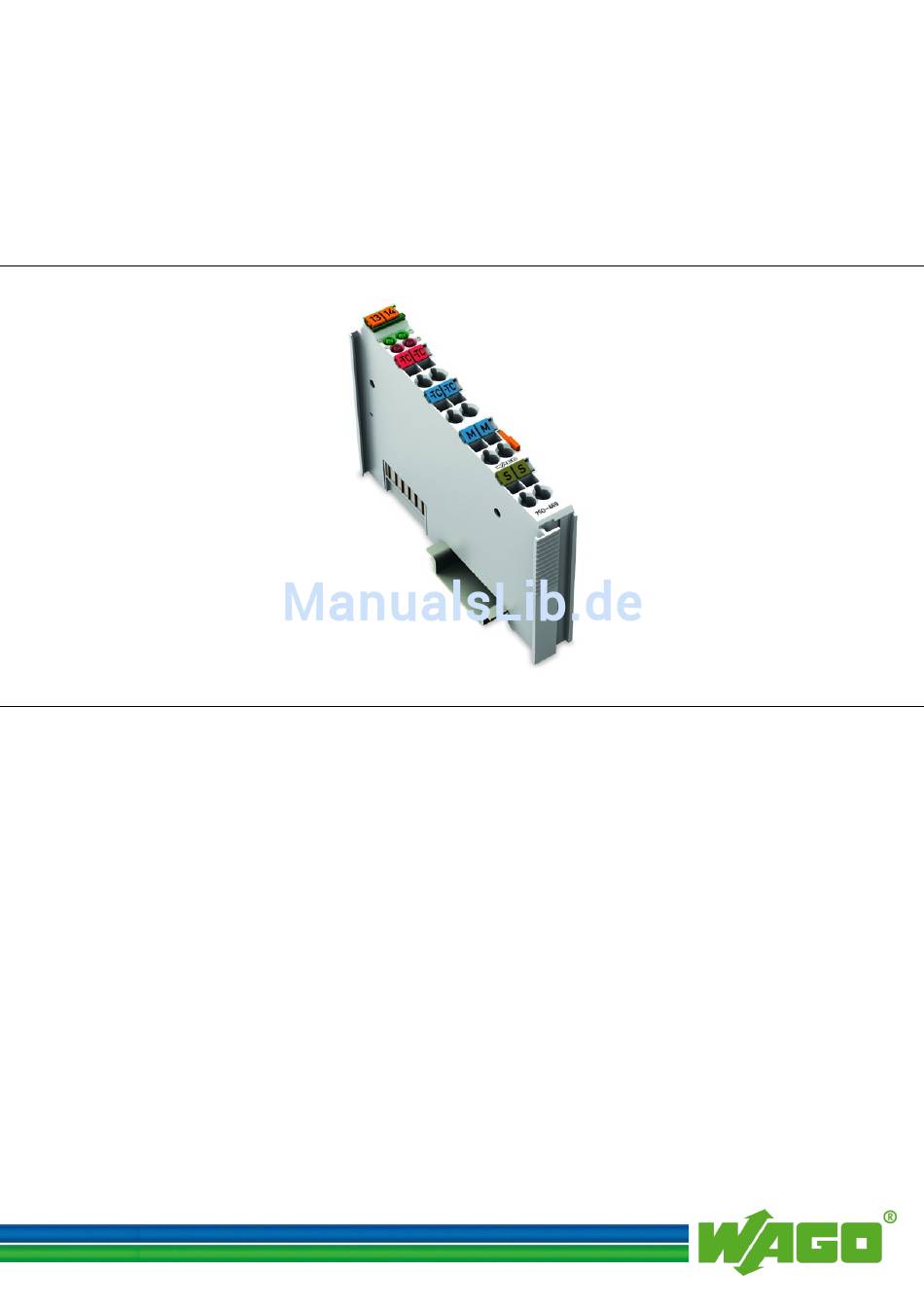

WAGO-I/O-SYSTEM 750
Handbuch
750-469(/xxx-xxx)
2AI Thermoelement
2-Kanal-Analogeingangsklemme
für Thermoelemente
Version 1.1.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAGO 750-469

Inhaltszusammenfassung für WAGO 750-469

  • Seite 1 WAGO-I/O-SYSTEM 750 Handbuch 750-469(/xxx-xxx) 2AI Thermoelement 2-Kanal-Analogeingangsklemme für Thermoelemente Version 1.1.0...
  • Seite 2 WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement © 2017 WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...

  • Seite 3: Inhaltsverzeichnis

    Wichtige Erläuterungen ................9 Rechtliche Grundlagen ................9 2.1.1 Änderungsvorbehalt ................9 2.1.2 Personalqualifikation ................9 2.1.3 Bestimmungsgemäße Verwendung des WAGO-I/O-SYSTEMs 750 .. 9 2.1.4 Technischer Zustand der Geräte ............10 Sicherheitshinweise ................. 11 Gerätebeschreibung ................... 13 Ansicht ....................15 Anschlüsse ....................16 3.2.1...
  • Seite 4 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement 6.2.1 Geerdete Thermoelemente ..............42 6.2.2 Nicht geerdete Thermoelemente............42 Einsatz in explosionsgefährdeten Bereichen ........... 43 Beispielhafter Aufbau der Kennzeichnung ..........44 7.1.1 Kennzeichnung für Europa gemäß ATEX und IEC-Ex ..... 44 7.1.2 Kennzeichnung für Amerika gemäß NEC 500 ........49 Errichtungsbestimmungen ...............

  • Seite 5: Hinweise Zu Dieser Dokumentation

    Produkts weiter. Stellen Sie darüber hinaus sicher, dass gegebenenfalls jede erhaltene Ergänzung in die Dokumentation mit aufgenommen wird. Gültigkeitsbereich Die vorliegende Dokumentation gilt für die Busklemme 750-469 (2AI Thermoelement) und die in der nachfolgenden Tabelle aufgelisteten Varianten. Tabelle 1: Varianten...

  • Seite 6: Urheberschutz

    Bestimmungen abweicht, ist nicht gestattet. Die Reproduktion, Übersetzung in andere Sprachen sowie die elektronische und fototechnische Archivierung und Veränderung bedarf der schriftlichen Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. Handbuch...

  • Seite 7: Symbole

    WAGO-I/O-SYSTEM 750 Hinweise zu dieser Dokumentation 750-469 2AI Thermoelement Symbole GEFAHR Warnung vor Personenschäden! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird. GEFAHR Warnung vor Personenschäden durch elektrischen Strom! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod...

  • Seite 8: Darstellung Der Zahlensysteme

    Hinweise zu dieser Dokumentation WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement Darstellung der Zahlensysteme Tabelle 2: Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal Normale Schreibweise Hexadezimal 0x64 C-Notation Binär '100' In Hochkomma, '0110.0100' Nibble durch Punkt getrennt Schriftkonventionen Tabelle 3: Schriftkonventionen Schriftart Bedeutung kursiv Namen von Pfaden und Dateien werden kursiv dargestellt z.

  • Seite 9: Wichtige Erläuterungen

    Rechtliche Grundlagen 2.1.1 Änderungsvorbehalt Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchsmusterschutzes sind der WAGO Kontakttechnik GmbH & Co. KG vorbehalten. Fremdprodukte werden stets ohne Vermerk auf Patentrechte genannt.

  • Seite 10: Bestimmungsgemäße Verwendung Des Wago-I/O-Systems 750

    Software sowie der nicht bestimmungsgemäße Gebrauch der Komponenten bewirken den Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG. Wünsche an eine abgewandelte bzw. neue Hard- oder Softwarekonfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Handbuch Version 1.1.0...

  • Seite 11: Sicherheitshinweise

    GEFAHR Nur in Gehäusen, Schränken oder elektrischen Betriebsräumen einbauen! Das WAGO-I/O-SYSTEM 750 mit seinen Geräten ist ein offenes Betriebsmittel. Bauen Sie dieses ausschließlich in abschließbaren Gehäusen, Schränken oder in elektrischen Betriebsräumen auf. Ermöglichen Sie nur autorisiertem Fachpersonal den Zugang mittels Schlüssel oder Werkzeug.
  • Seite 12 Wichtige Erläuterungen WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement ACHTUNG Kein Kontaktspray verwenden! Verwenden Sie kein Kontaktspray, da in Verbindung mit Verunreinigungen die Funktion der Kontaktstelle beeinträchtigt werden kann. ACHTUNG Verpolungen vermeiden! Vermeiden Sie die Verpolung der Daten- und Versorgungsleitungen, da dies zu Schäden an den Geräten führen kann.

  • Seite 13: Gerätebeschreibung

    Gerätebeschreibung 750-469 2AI Thermoelement Gerätebeschreibung Die analoge Eingangsklemme 750-469 (2AI Thermoelement) und ihre Varianten 750-469/xxx-xxx messen entweder Spannungen (mV) im Feldbereich oder werten Thermoelemente aus. Je nach Betriebsart der entsprechenden Busklemme wird der Spannungswert direkt ausgegeben oder in den entsprechenden Temperaturwert umgerechnet.
  • Seite 14 Messbereich: −100 °C … +1200 °C mit Statusinformation für S5-FB250 im Datenwort Spannungsmessung 750-469/000-003 2AI ±120mV Diagnose 2-Kanal-Analogeingangsklemme, Spannungsmessung, Diagnose Messbereich: ±120 mV Betriebsart parametrierbar mit WAGO-I/O-CHECK oder PROFIBUS- und PROFINET-Gerätebeschreibung (GSD-Datei) 750-469/003-000 2AI Thermoelement/ 2-Kanal-Analogeingangsklemme, frei konfigurierbar parametrierbar, Diagnose Voreinstellung: Thermoelement Typ K, Messbereich: −100 °C …...

  • Seite 15: Ansicht

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-469 2AI Thermoelement Ansicht Abbildung 1: Ansicht Tabelle 5: Legende zur Abbildung „Ansicht“ Pos. Bedeutung Details siehe Kapitel Beschriftungsmöglichkeit mit Mini-WSB Status-LEDs „Gerätebeschreibung“ > „Anzeigeelemente“ Datenkontakte „Gerätebeschreibung“ > „Anschlüsse“ ® CAGE CLAMP -Anschlüsse „Gerätebeschreibung“ > „Anschlüsse“ Entriegelungslasche „Montieren“...

  • Seite 16: Anschlüsse

    Entladung zerstört werden können. Achten Sie beim Umgang mit den Geräten auf gute Erdung der Umgebung (Personen, Arbeitsplatz und Verpackung). Berühren Sie keine elektrisch leitenden Bauteile, z. B. Datenkontakte. 3.2.2 Leistungskontakte/Feldversorgung Die Busklemme 750-469 hat keine Leistungskontakte. Handbuch Version 1.1.0...

  • Seite 17: Cage Clamp ® -Anschlüsse

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-469 2AI Thermoelement ® 3.2.3 CAGE CLAMP -Anschlüsse ® Abbildung 3: CAGE CLAMP -Anschlüsse ® Tabelle 6: Legende zur Abbildung „CAGE CLAMP -Anschlüsse“ Kanal Benennung Anschluss Funktion +TC 1 Sensor 1: +TC −TC 1 Sensor 1: −TC...

  • Seite 18: Anzeigeelemente

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement Anzeigeelemente Abbildung 4: Anzeigeelemente Tabelle 7: Legende zur Abbildung „Anzeigeelemente“ Kanal Zustand Funktion keine Betriebsbereitschaft oder keine bzw. gestörte Klemmenbus-Kommunikation Betriebsbereitschaft und ungestörte Klemmenbus- Grün Kommunikation Normalbetrieb 750-469, Über- und Unterschreitung des 750-469/000-001, zulässigen Messbereiches,...

  • Seite 19: Bedienelemente

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-469 2AI Thermoelement Bedienelemente Die Busklemme 750-469 hat keine Bedienelemente. Schematisches Schaltbild Abbildung 5: Schematisches Schaltbild ACHTUNG Anschlüsse 3 und 7 nur als Signalmasse nutzen! Zwischen den Anschlüssen 3 und 7 darf kein Strom größer als 0,1 A fließen! Ein größerer Strom als 0,1 A kann zur Zerstörung der Busklemme führen.

  • Seite 20: Technische Daten

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement Technische Daten 3.6.1 Gerätedaten Tabelle 8: Technische Daten – Gerät Breite 12 mm Höhe (ab Oberkante Tragschiene) 64 mm Tiefe 100 mm Gewicht ca. 38,2 g 3.6.2 Versorgung Tabelle 9: Technische Daten – Versorgung Spannungsversorgung Über Systemspannung DC/DC...

  • Seite 21: Kommunikation

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-469 2AI Thermoelement Tabelle 11: Technische Daten – Eingänge Innenwiderstand 1 MΩ Kaltstellenkompensation jeweils am Klemmenpaar Auflösung 0,1 °C (über gesamten Bereich) Wandlungszeit 320 ms (pro Kanal) Messfehler < ±6 K (Spannungseingang 25°C < ±2 K; Kaltstellenkompensation <...

  • Seite 22: Anschlusstechnik

    Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement 3.6.6 Anschlusstechnik Tabelle 14: Technische Daten – Verdrahtungsebene ® Anschlusstechnik CAGE CLAMP Leiterquerschnitt 0,08 mm² … 2,5 mm², AWG 28 … 14 Abisolierlänge 8 mm … 9 mm / 0.33 in Tabelle 15: Technische Daten – Datenkontakte...

  • Seite 23: Zulassungen

    750-469 2AI Thermoelement Zulassungen Information Weitere Informationen zu Zulassungen Detaillierte Hinweise zu den Zulassungen können Sie dem Dokument „Übersicht Zulassungen WAGO-I/O-SYSTEM 750“ entnehmen. Dieses finden Sie im Internet unter: www.wago.com  Service  Downloads  Zusätzliche Dokumentation und Information für Automatisierungsprodukte ...
  • Seite 24 Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement Folgende Schiffszulassungen wurden für die Busklemme 750-469 erteilt: 750-469 750-469 /000-001 750-469 /000-002 750-469 /000-003 750-469 /000-006 750-469 /000-008 750-469 /000-012 750-469 /000-200 750-469 /000-206 750-469 /003-000 ABS (American Bureau of Shipping) BSH (Bundesamt für Seeschifffahrt und Hydrographie)

  • Seite 25: Normen Und Richtlinien

    WAGO-I/O-SYSTEM 750 Gerätebeschreibung 750-469 2AI Thermoelement RINA (Registro Italiano Navale) Normen und Richtlinien Die Standardversion und alle Varianten der Busklemme 750-469 erfüllen folgende EMV-Normen: EMV CE-Störfestigkeit EN 61000-6-2 EMV CE-Störaussendung EN 61000-6-4 Die Busklemme 750-469 erfüllt folgende EMV-Normen: EMV Schiffbau-Störfestigkeit DNV GL EMV Schiffbau-Störaussendung...

  • Seite 26: Prozessabbild

    Prozessdaten des entsprechenden Feldbuskopplers/-controllers. Standarddatenformat Bei der Busklemme 750-469 und ihren Varianten mit Standarddatenformat werden die Temperaturwerte der Sensoren mit einer Auflösung von 1 Digit pro 0,1 °C in einem Wort (16 Bit) dargestellt. Daraus resultiert, dass 0 °C dem Zahlenwert 0x0000 und 100 °C dem Zahlenwert 0x03E8 (dez.
  • Seite 27 WAGO-I/O-SYSTEM 750 Prozessabbild 750-469 2AI Thermoelement Tabelle 17: Prozessabbild 750-469, 750-469/003-000, Typ S, mit Drahtbruchdiagnose Status- Zahlenwert* Temperatur byte Fehler °C Hex. AI 1, 2 Binär Hex. Dez. < −50,0 '1111.1110.0000.1100' 0xFE0C −500 0x41 −50,0 '1111.1110.0000.1100' 0xFE0C −500 0x00 '0000.0000.0000.0000'...
  • Seite 28 Prozessabbild WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement Tabelle 19: Prozessabbild 750-469, 750-469/003-000, Typ J, mit Drahtbruchdiagnose Status- Zahlenwert* Temperatur byte Fehler °C Hex. AI 1, 2 Binär Hex. Dez. < −100,0 '1111.1100.0001.1000' 0xFC18 −1000 0x41 −100,0 '1111.1100.0001.1000' 0xFC18 −1000 0x00 '0000.0000.0000.0000'...
  • Seite 29 WAGO-I/O-SYSTEM 750 Prozessabbild 750-469 2AI Thermoelement Tabelle 21: Prozessabbild 750-469, 750-469/003-000, Typ L, mit Drahtbruchdiagnose Status- Zahlenwert* Temperatur byte Fehler °C Hex. AI 1, 2 Binär Hex. Dez. < −100,0 '1111.1100.0001.1000' 0xFC18 −1000 0x41 −100,0 '1111.1100.0001.1000' 0xFC18 −1000 0x00 '0000.0000.0000.0000'...
  • Seite 30 Prozessabbild WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement Tabelle 23: Prozessabbild 750-469/003-000, Typ U, mit Drahtbruchdiagnose Status- Temperatur Zahlenwert byte Fehler °C Hex. AI 1, 2 < -25,0 '1111.1111.0000.0110' 0xFF06 -250 0x41 -25,0 '1111.1111.0000.0110' 0xFF06 -250 0x00 '0000.0000.0000.0000' 0x0000 0x00 50,0 '0000.0001.1111.0100'...
  • Seite 31 WAGO-I/O-SYSTEM 750 Prozessabbild 750-469 2AI Thermoelement Tabelle 25: Prozessabbild 750-469/003-000, Typ R, mit Drahtbruchdiagnose Status- Zahlenwert Temperatur byte Fehler °C Hex. AI 1, 2 Binär Hex. Dez. ≤ − 0,1 '1111.1111.1111.1111' 0xFFFF − 1 0x41 '0000.0000.0000.0000' 0x0000 0x00 100,0 '0000.0011.1110.1000'...

  • Seite 32: Datenformat Mit Statusinformation Für S5 - Fb 250 Im Datenwort

    Datenformat mit Statusinformation für S5 – FB 250 im Datenwort Bei den Varianten 750-469/000-200 und 750-469/000-206 werden die Temperaturwerte der Sensoren mit einer Auflösung von 1 Digit pro 0,125 °C in einem Wort (16 Bit) dargestellt. Daraus resultiert, dass 0 °C dem Zahlenwert 0x0000 und 100 °C dem Zahlenwert 0x0320 (dez.

  • Seite 33: Busklemmen Für Spannungsmessung (Mv)

    WAGO-I/O-SYSTEM 750 Prozessabbild 750-469 2AI Thermoelement Tabelle 27: Prozessabbild 750-469/000-206, Typ J, mit Drahtbruchdiagnose Status- Zahlenwert Temperatur byte Fehler °C Hex. AI 1, 2 Binär XFÜ Hex. Dez. < −100,0 '1111.1100.1110.0 001' 0xFCE1 −799 0x41 −100,0 '1111.1100.1110.0 000' 0xFCE0 −800 0x00 −50,0...
  • Seite 34 Prozessabbild WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement Für den ±30 mV-Messbereich beträgt die Auflösung 1,6 µV pro Digit. Tabelle 29: Prozessabbild 750-469/003-000, mV-Messung ±30 mV Status- Zahlenwert Spannung mV byte Fehler Hex. AI 1, 2 Binär Hex. Dez. < -30,0 '1011.0000.0000.0000'...

  • Seite 35: Parametrierbare Variante 750-469/003-000

    Prozessabbild 750-469 2AI Thermoelement Parametrierbare Variante 750-469/003-000 Die Betriebsart der Busklemmen-Variante 750-469/003-000 ist mit Hilfe des Inbetriebnahmetool WAGO-I/O-CHECK parametrierbar. Die Voreinstellung ist Thermoelement Typ K. In dieser Betriebsart hat die Busklemme dasselbe Verhalten und auch dieselben Prozesswerte wie die Standardklemme 750-469.
  • Seite 36 0x00A0 Information Weitere Information Detaillierte Informationen zu der Parametrierung dieser Busklemme finden Sie in der Dokumentation zu dem Inbetriebnahmetool WAGO-I/O-CHECK und im Internet unter www.wago.com. Die Parametrierung der Busklemme kann alternativ mit der PROFIBUS- und PROFINET-Gerätebeschreibung (GSD-Datei) vorgenommen werden. Die Beschreibung der Parametrierung finden Sie im Anhang im Kapitel „Konfigurieren und Parametrieren per GSD-Datei bei PROFIBUS DP und...

  • Seite 37: Montieren

    750-469 2AI Thermoelement Montieren Montagereihenfolge Feldbuskoppler/-controller und Busklemmen des WAGO-I/O-SYSTEMs 750 werden direkt auf eine Tragschiene gemäß EN 50022 (TS 35) aufgerastet. Die sichere Positionierung und Verbindung erfolgt über ein Nut- und Feder- System. Eine automatische Verriegelung garantiert den sicheren Halt auf der Tragschiene.

  • Seite 38: Geräte Einfügen Und Entfernen

    Montieren WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement Geräte einfügen und entfernen ACHTUNG Arbeiten an Geräten nur spannungsfrei durchführen! Arbeiten unter Spannung können zu Schäden an den Geräten führen. Schalten Sie daher die Spannungsversorgung ab, bevor Sie an den Geräten arbeiten. 5.2.1 Busklemme einfügen...

  • Seite 39: Busklemme Entfernen

    WAGO-I/O-SYSTEM 750 Montieren 750-469 2AI Thermoelement 5.2.2 Busklemme entfernen Ziehen Sie die Busklemme an der Entriegelungslasche aus dem Verbund. Abbildung 8: Busklemme entfernen (Beispiel) Mit dem Herausziehen der Busklemme sind die elektrischen Verbindungen der Datenkontakte bzw. Leistungskontakte wieder getrennt. Handbuch...

  • Seite 40: Geräte Anschließen

    750-469 2AI Thermoelement Geräte anschließen ® Leiter an CAGE CLAMP anschließen ® CAGE CLAMP -Anschlüsse von WAGO sind für ein-, mehr- oder feindrähtige Leiter ausgelegt. ® Hinweis Nur einen Leiter pro CAGE CLAMP anschließen! ® Sie dürfen an jedem CAGE CLAMP -Anschluss nur einen Leiter anschließen.

  • Seite 41: Anschlussbeispiele

    WAGO-I/O-SYSTEM 750 Geräte anschließen 750-469 2AI Thermoelement Anschlussbeispiele Hinweis Geschirmte Signalleitungen verwenden! Verwenden Sie für analoge Signale sowie an Busklemmen, welche über Anschlussklemmen für den Schirm verfügen, ausschließlich geschirmte Signalleitungen. Nur so ist gewährleistet, dass die für die jeweilige Busklemme angegebene Genauigkeit und Störfestigkeit auch bei Vorliegen von auf das Signalkabel einwirkenden Störungen erreicht werden.

  • Seite 42: Geerdete Thermoelemente

    Geräte anschließen WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement 6.2.1 Geerdete Thermoelemente Bei geerdeten Thermoelementen kann die Masse (M) zur Unterdrückung von Gleichtaktstörungen durch eine externe Brücke mit dem Schirm (S) verbunden werden: Abbildung 11: Anschlussbeispiel bei geerdetem Thermoelement 6.2.2 Nicht geerdete Thermoelemente Bei nicht geerdeten Thermoelementen kann die Masse (M) zur Unterdrückung...

  • Seite 43: Einsatz In Explosionsgefährdeten Bereichen

    Einsatz in explosionsgefährdeten Bereichen 750-469 2AI Thermoelement Einsatz in explosionsgefährdeten Bereichen Das WAGO-I/O-SYSTEM 750 (elektrische Betriebsmittel) ist für den Einsatz in explosionsgefährdeten Bereichen der Zone 2 ausgelegt. Die nachfolgenden Kapitel beinhalten die allgemeine Kennzeichnung der Komponenten sowie die zu berücksichtigenden Errichtungsbestimmungen. Die einzelnen Abschnitte im Kapitel „Errichtungsbestimmungen“...

  • Seite 44: Beispielhafter Aufbau Der Kennzeichnung

    Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement Beispielhafter Aufbau der Kennzeichnung 7.1.1 Kennzeichnung für Europa gemäß ATEX und IEC-Ex Abbildung 13: Beispiel für die seitliche Bedruckung der ATEX- und IECEx-zugelassenen Busklemmen. Abbildung 14: Textdetail – Beispielbedruckung der ATEX- und IECEx-zugelassenen Busklemmen.
  • Seite 45 WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-469 2AI Thermoelement Tabelle 34: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Busklemmen. Bedruckungstext Beschreibung TÜV 07 ATEX 554086 X Zulassungsbehörde bzw. IECEx TUN 09.0001 X Bescheinigungsnummern Stäube Gerätegruppe: alle außer Bergbau Gerätekategorie 3 (Zone 22)

  • Seite 46: Abbildung 15: Beispiel Für Die Seitliche Bedruckung Der Atex- Und Iecex-Zugelassenen Ex I Busklemmen

    Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement Abbildung 15: Beispiel für die seitliche Bedruckung der ATEX- und IECEx-zugelassenen Ex i Busklemmen. Abbildung 16: Textdetail - Beispielbedruckung der ATEX- und IECEx-zugelassenen Ex i Busklemmen. Handbuch Version 1.1.0...
  • Seite 47 WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-469 2AI Thermoelement Tabelle 35: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Ex i Busklemmen. Bedruckungstext Beschreibung TÜV 07 ATEX 554086 X Zulassungsbehörde bzw. IECEx TUN 09.0001X Bescheinigungsnummern TÜV 12 ATEX 106032 X IECEx TUN 12.0039 X Stäube...
  • Seite 48 Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement Tabelle 35: Beschreibung der Beispielbedruckung der ATEX- und IECEx-zugelassenen Ex i Busklemmen. Gase Gerätegruppe: Alle außer Bergbau 3(1)G Gerätekategorie 3 (Zone 2) die Sicherheitsvorrichtungen für Geräte der Kategorie 1 (Zone 0) enthalten 3(2)G Gerätekategorie 3 (Zone 2) die...

  • Seite 49: Kennzeichnung Für Amerika Gemäß Nec 500

    WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-469 2AI Thermoelement 7.1.2 Kennzeichnung für Amerika gemäß NEC 500 Abbildung 17: Beispiel für seitliche Bedruckung der Busklemmen gemäß NEC 500 Abbildung 18: Textdetail – Beispielbedruckung der Busklemmen gemäß NEC 500 Tabelle 36: Beschreibung der Beispielbedruckung der Busklemmen gemäß NEC 500...

  • Seite 50: Errichtungsbestimmungen

    Bereichen sind die am Einsatzort geltenden nationalen und internationalen Bestimmungen und Verordnungen zu beachten. 7.2.1 Besondere Hinweise hinsichtlich Explosionsschutz In unmittelbarer Nähe des WAGO-I/O-SYSTEMs 750 (nachfolgend „Produkt“) sind folgende Warnhinweise anzubringen: WARNUNG – SICHERUNG NICHT UNTER SPANNUNG HERAUSNEHMEN ODER WECHSELN! WARNUNG –...
  • Seite 51 WAGO-I/O-SYSTEM 750 Einsatz in explosionsgefährdeten Bereichen 750-469 2AI Thermoelement Das zeitliche Zusammentreffen von explosiver Atmosphäre mit Montage-, Installations- oder Reparaturarbeiten muss ausgeschlossen werden. Hierzu zählen unter anderem auch nachfolgende Tätigkeiten: • Stecken und Ziehen von Komponenten • Herstellen oder Lösen von Verbindungen an Feldbus-, Antennen-, D-Sub-, ETHERNET- oder USB-Anschlüssen, DVI-Ports, Speicherkarten,...

  • Seite 52: Besondere Hinweise Hinsichtlich Ansi/Isa Ex

    Einsatz in explosionsgefährdeten Bereichen WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement 7.2.2 Besondere Hinweise hinsichtlich ANSI/ISA Ex Für ANSI/ISA Ex gemäß UL File E198726 bestehen zusätzlich folgende Anforderungen: • Einsatz ausschließlich in Class I, Division 2, Group A, B, C, D oder nicht-explosionsgefährdeten Bereichen...

  • Seite 53: Anhang

    Konfigurieren und Parametrieren per GSD-Datei bei PROFIBUS DP und PROFINET IO Hinweis Voraussetzung Die Busklemme 750-469 (2AI Thermoelement) und die Variante 750-469 (003-000) können per GSD-Datei parametriert werden. Voraussetzung für die Parametrierung per GSD-Datei ist die Verwendung eines Feldbuskoppler/-controllers: • PROFIBUS DP 750-333(/0xx-000): > Firmware-Version 19 •...

  • Seite 54: Feldbuskoppler Profinet Io 750-375(/025-000), 750-377(/025-000)

    Anhang WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement 8.1.1.2 Feldbuskoppler PROFINET IO 750-375(/025-000), 750-377(/025-000) Die Prozessabbildgröße wird bei Verwendung oben genannter PROFINET IO- Feldbuskoppler durch Auswahl des korrespondierenden GSD-Eintrags konfiguriert. Tabelle 38: Konfiguration PROFINET IO GSD-Eintrag PA-Länge/[Byte] Datentyp Inst. Modul Submodul INT16[2] I INT16 75x-469(/0..-000)

  • Seite 55: Alle Feldbuskoppler/-Controller Profibus Dp Und Profinet Io

    WAGO-I/O-SYSTEM 750 Anhang 750-469 2AI Thermoelement Abbildung 20: Beispiel Parametrierdialog Feldbuskoppler PROFINET IO 8.1.2.1 Alle Feldbuskoppler/-controller PROFIBUS DP und PROFINET IO Für die Parameter der Busklemme gilt bei Verwendung von PROFIBUS DP- und PROFINET IO-Feldbusgeräten die nachfolgende Zuordnung. Tabelle 39: Spezifische Modul-/Kanalparameter für 75x-469/003-000...

  • Seite 56: Feldbuskoppler/-Controller Profibus Dp 750-333(/0Xx-000), 750-833(/0Xx-000)

    Anhang WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement Tabelle 39: Spezifische Modul-/Kanalparameter für 75x-469/003-000 Parameter Value WAGO GSD-Datei I/O-CHECK PB-DP PN-IO deaktiviert Zahlenformat Zweierkomplement    Betrag/Vorzeichen PA-Diagnose aktiviert    deaktiviert Untere Messbereichs- aktiviert    grenze prüfen...

  • Seite 57: Feldbuskoppler Profinet Io 750-375(/025-000), 750-377(/025-000)

    WAGO-I/O-SYSTEM 750 Anhang 750-469 2AI Thermoelement 8.1.2.3 Feldbuskoppler PROFINET IO 750-375(/025-000), 750-377(/025-000) Die oben genannten Feldbuskoppler erlauben die kanalspezifische Parametrierung des Verhaltens bei Diagnosen. Tabelle 41: Allgemeine Modul-/Kanalparameter Parameter Wert Bedeutung Kanaldiagnose 0 (falsch) Ein Fehler am entsprechenden Signalkanal Kanal x (x = 0…1) führt weder zum Senden eines Diagnosealarms...

  • Seite 58: Abbildungsverzeichnis

    Abbildungsverzeichnis WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement Abbildungsverzeichnis Abbildung 1: Ansicht .................... 15 Abbildung 2: Datenkontakte ................. 16 ® Abbildung 3: CAGE CLAMP -Anschlüsse............17 Abbildung 4: Anzeigeelemente ................18 Abbildung 5: Schematisches Schaltbild ..............19 Abbildung 6: Busklemme einsetzen (Beispiel) ............. 38 Abbildung 7: Busklemme einrasten (Beispiel) .............

  • Seite 59: Tabellenverzeichnis

    Tabelle 20: Prozessabbild 750-469, 750-469/003-000,Typ L, mit Drahtbruchdiagnose ................29 Tabelle 21: Prozessabbild 750-469/003-000, Typ B, mit Drahtbruchdiagnose ..29 Tabelle 22: Prozessabbild 750-469/003-000, Typ U, mit Drahtbruchdiagnose ..30 Tabelle 23: Prozessabbild 750-469/003-000, Typ N, mit Drahtbruchdiagnose ..30 Tabelle 24: Prozessabbild 750-469/003-000, Typ R, mit Drahtbruchdiagnose ..
  • Seite 60 Tabellenverzeichnis WAGO-I/O-SYSTEM 750 750-469 2AI Thermoelement Tabelle 37: Spezifische Modul-/Kanalparameter für 75x-469/003-000 ....55 Tabelle 38: Allgemeine Modul-/Kanalparameter ..........56 Tabelle 39: Allgemeine Modul-/Kanalparameter ..........57 Handbuch Version 1.1.0...
  • Seite 61 WAGO-I/O-SYSTEM 750 Tabellenverzeichnis 750-469 2AI Thermoelement Handbuch Version 1.1.0...
