4. Halten Sie die Prüfleitungen an die entsprechenden Prüfpunkte.
5. Lesen Sie im Display des Messgerätes den Wert ab. Bei vertauschter DC-Polarität erscheint ein
als Vorzeichen.
DC/AC Spannungsmessung
1. Stecken Sie die schwarze Prüfleitung in die COM – Buchse (5) und die rote Prüfleitung in die
positive – Eingangsbuchse (6).
2. Bringen Sie den Funktionswahlschalter (2) in die V – Position.
3. Wählen Sie AC oder DC mit der Mode – Taste (7)
4. Halten Sie die Prüfleitungen an die entsprechenden Prüfpunkte
5. Lesen Sie die Spannung im Display der Messgerätes ab. Bei vertauschter DC- Polarität er-
scheint ein (-) als Vorzeichen
Widerstandsmessung und Durchgangsprüfung
Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn der Messung die
Spannungsfreiheit der Schaltung bzw. des elektrischen Bauteiles.
Stecken Sie die schwarze Prüfleitung in die COM – Buchse (5) und die rote Prüfleitung in die
1.
rote positiv – Buchse (6).
Bringen Sie den Funktionswahlschalter (2) in die Ω – Position.
2.
3.
Halten Sie die Prüfleitungen an den entsprechenden Widerstand.
4.
Lesen Sie den Widerstand im Display der Multimeters ab.
Zur Durchgangsprüfung wählen Sie „Ohm" mit dem Funktionswahlschalter (2) und „
5.
Mode – Taste (7). Es piept der Summer für Widerstände <30 Ω . Im Display sehen Sie den ak-
tuellen Widerstandswert.
Diodenmessung
Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn der Messung die
Spannungsfreiheit der Schaltung bzw. des elektrischen Bauteiles.
1. Stecken Sie die schwarze Prüfleitung in die COM – Buchse (5) und die rote Prüfleitung in die rote
positiv – Buchse (6).
2. Bringen Sie den Funktionswahlschalter (2) in die „Ohm" – Position.
3. Wählen Sie „
" mit der Modus – Taste (7) bis das Symbol im Display erscheint.

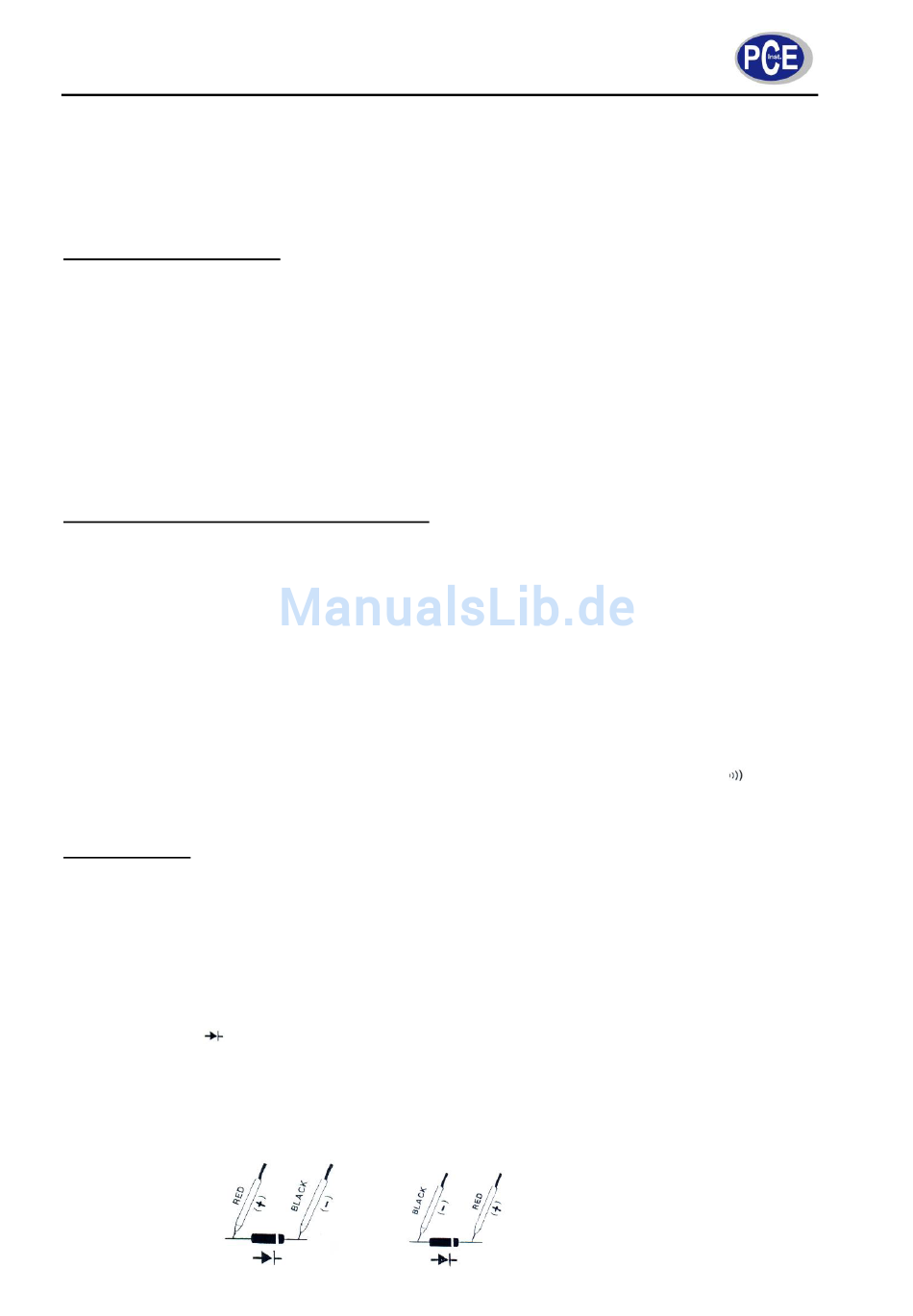

4. Wenn die Polarität so gewählt wird, wie in Abb.1 zu sehen ist, dann erscheint die vorwärtsg
richtete Diodenspannung (UF 0,4...0,7V) im Display. Im Display erscheint".000", wenn die Di-
ode defekt ist oder der Wert tatsächlich nahe „0" (Kurzschluss) liegt oder es erscheint „OL",
bei offener Schaltung.
BETRIEBSANLEITUNG
8
(-)
" mit der
