2. Menü "System"
Bedienelement für die
Display
H1
Bedienelement [GAIN HF]
H2
Bedienelement [GAIN LF]
L1
Bedienelement [GAIN LF]
L2
Bedienelement [GAIN HF]

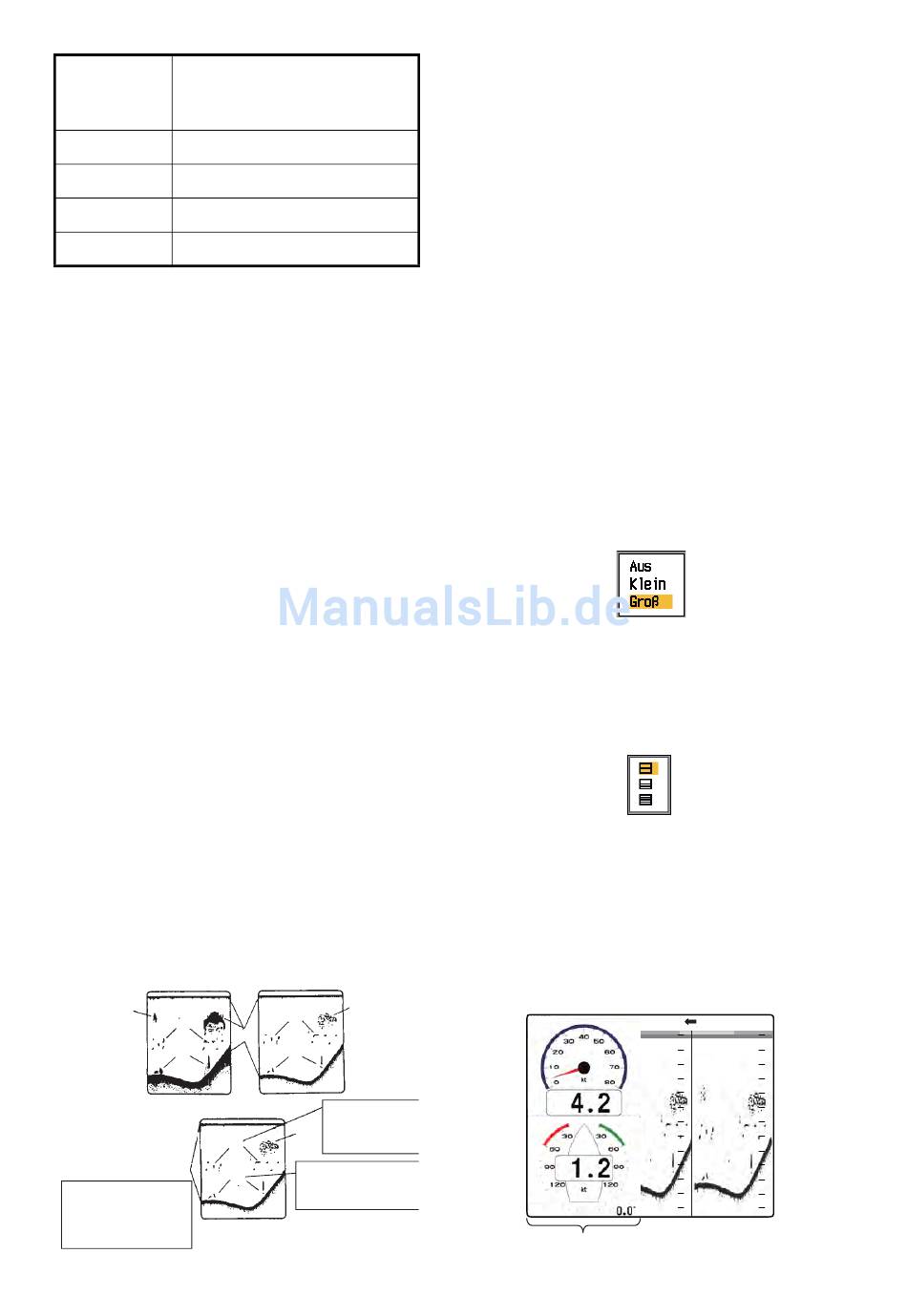

Informationen zum Mix-Display
Das Mix-Display verbindet die Echointensität
zwischen hohen und niedrigen Frequenzen
und zeigt Echos kleiner Fische in unterschei-
denden Farben an. Hierzu wird die Tatsache
ausgenutzt, dass kleine Fische ein stärkeres
Echo bei hoher Frequenz als bei niedriger
Frequenz liefern. Dies funktioniert wie folgt:
• Wenn ein Hochfrequenzecho stärker ist als
das entsprechende Niedrigfrequenzecho,
wird das Hochfrequenzecho angezeigt.
• Wenn das Niedrigfrequenzecho stärker als
oder gleich dem Hochfrequenzecho ist, ist
es weniger wahrscheinlich, dass es sich
um einen kleinen Fisch handelt, weshalb es
in Blau angezeigt wird.
• Wenn die Echos auf beiden Frequenzen in
ihrer Intensität den Farben Rötlich-braun
oder Rot entsprechen, werden Sie in Röt-
lich-Braun oder Rot angezeigt. Dies ist er-
forderlich, um die Nulllinie und den Boden
in Rötlich-Braun oder Rot anzeigen zu kön-
nen.
• Mit anderen Worten: Die in Orange bis Hell-
blau angezeigten Echos zeigen vermutlich
kleine Fische, wie z. B. Jungfische, an.
Niedrigfrequenz
Blau
GRN
ROT
Discriminator
Rötlich-braun
In rötlich-braun
angezeigt, da Hoch-
frequenzechos rot
oder rötlich-braun sind.
Anpassung der
Verstärkung
Hochfrequenz
Grün
GEL
R-BRN
ORG
+
Diese Echos
stehen
wahrscheinlich
Blau
GEL
für kleine Fische.
In Blau angezeigt,
BLA
da Hochfrequenz-
echo schwächer ist.
Zoom-Modus: Wählen Sie das Zoom-Dis-
play, um Bottom Lock, Bottom Zoom, Marker-
Zoom, Discrim 1/2 oder Discrim 1/3 anzuzei-
gen. Der Bruch bei "Discrim" zeigt an, wie viel
Platz die Discrimination-Anzeige in der linken
Hälfte des Bildschirms einnimmt.
Zielecho: Stellt den Zweck des Fischens ein.
Normal ist für allgemeines Fischen. Oberflä-
che ist zum Aufspüren von Oberflächenfi-
schen. Die Impulsrate liegt höher als bei
"Normal", auf den den 1 kW- und 2 kW-Sen-
soren, die im Menü einprogrammiert sind.
Tintenfisch erkennt Tintenfische und andere
einzelne Fische. Diese Objekte werden auto-
matisch eingestellt: Tx-Impuls Kurz1; Echo
Stretch, EIN und Glaettung, Aus. Tiefsee ent-
spricht "Normal".
Nav.-Dat.-Disp.: Ein-/Ausschalten des Nav.-
Daten-Displays und Auswahl der Zeichengrö-
ße, von groß bis klein.
Nav.-Daten: Auswahl der Menge der anzu-
zeigenden Nav.-Daten, in der linken oberen
Ecke des Displays. Die Auswahlmöglichkei-
ten sind "zwei", "drei" oder "vier" Objekte, wie
rechts gezeigt.
2.2.2
Daten für Nav.-Daten-
Displays auswählen
1. Mit dem Bedienelement [MODE]
ANWENDER1 oder ANWENDER2 aus-
wählen, je nach Einstellung für die Anzei-
ge von Nav.-Daten.
WASSERGESCHW.
MANUAL L:2.0/H:2.0 LF/HF/MIX
WIND
49.6
m
STBD
STBD
Nav.-Daten-Display
30
1/2
0
0
20
20
Wahr
40
40
60
60
