Gleichstrommessung mA mit
Schleifenstromversorgung
W Vorsicht
Um eine Beschädigung der zu prüfenden
Einheit zu vermeiden, vor Anschluss der
Messleitungen sicherstellen, dass sich der
Kalibrator im richtigen Modus befindet.
Die Schleifenstromversorgung speist einen Transmitter
(bis zu 700 Ω Belastung) und misst gleichzeitig den
Schleifenstrom.
Messen von Gleichstrom mA mit
Schleifenstromversorgung:
A drücken, um in den Modus Loop Power
1.
(Schleifenstrom) überzugehen.
2.
MEASURE mA und Loop Power werden angezeigt.
3.
Die Prufleiter gemas der nachstehenden Abbildung
uber die Last an den Stromkreis anlegen. Den COM-
Prüfleiter zuerst anschließen.
Um Loop Power (Schleifenstrom) zu beenden, den
Messmodus ändern.

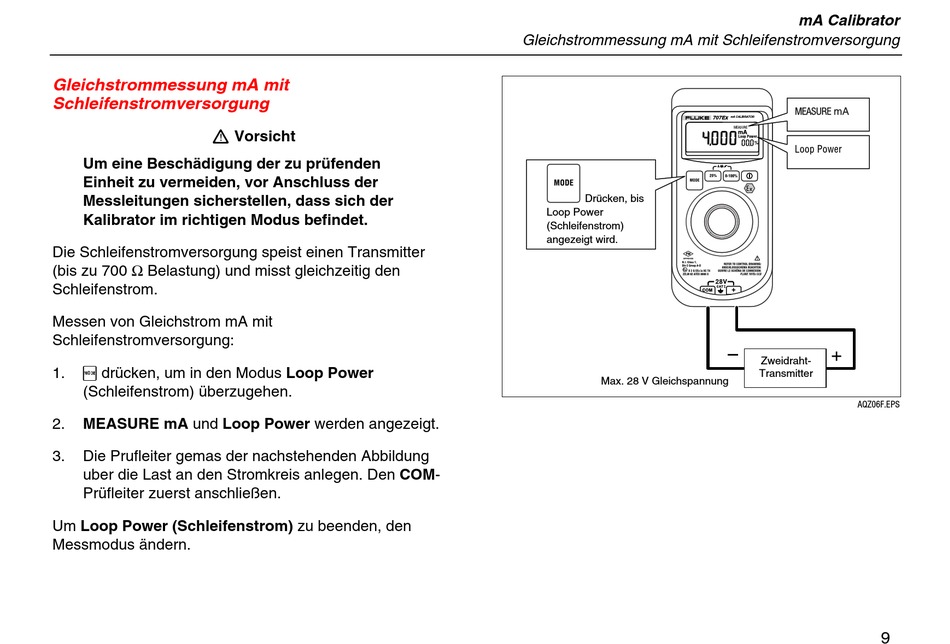

Gleichstrommessung mA mit Schleifenstromversorgung
Drücken, bis
Loop Power
(Schleifenstrom)
angezeigt wird.
Max. 28 V Gleichspannung
mA Calibrator
707Ex
mA CALIBRATOR
+
COM
Zweidraht-
Transmitter
AQZ06F.EPS
9
