BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von drei Jahren ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung.
Inhaltsverzeichnis Titel Seite Einführung ........................1 Kontaktaufnahme mit Fluke .................... 1 Sicherheitsinformationen ....................3 Sichere Arbeitsmethoden ....................3 Standardausrüstung ....................... 5 Eingangs- und Ausgangsbuchsen .................. 7 Tasten ..........................9 Anzeige .......................... 11 Automatische Abschaltung ..................... 13 Automatische Abschaltung der Hintergrundbeleuchtung ..........13 Kontrasteinstellung ......................
Seite 4
712B Bedienungshandbuch Einstellen der Ausgabeparameter 0 % und 100 % ............22 Stufen- und Rampenfunktion ..................23 Stufen- oder Rampenfunktion auswählen ..............23 Automatisches Speichern von Einstellungen ............23 Ersetzen der Batterien ....................24 Wartung und Pflege ....................... 25 Reinigung des Produkts .................... 25 Kalibrierung oder Reparatur im Servicezentrum ............
Seite 5
Tabellen Tabelle Titel Seite Internationale elektrische Symbole ..................4 Ein-/Ausgangsbuchsen und Anschlüsse ................8 Tastenfunktionen ........................10 Elemente auf der Anzeige ..................... 12 Unterstützte RTD-Typen......................17 Ersatzteile ..........................26...
Seite 7
Abbildungsverzeichnis Abbildung Titel Seite Standardausrüstung ......................6 Ein-/Ausgangsbuchsen und Anschlüsse ................7 Kontrasteinstellung ........................ 14 Befestigung des Produkts mithilfe der Magnetlasche ............15 Temperaturmessung mit einem RTD ..................18 Bestimmen von Temperatursignalen ..................19 Anschlüsse zur Simulation eines 3- und 4-Leiter-RTDs ............21 Ersetzen der Batterien ......................

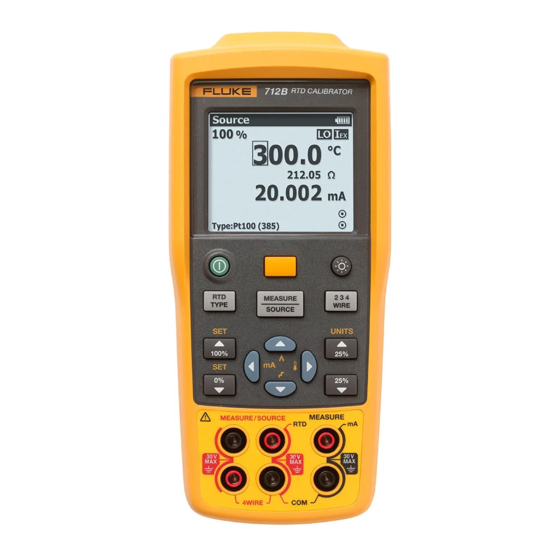

• Einführung Kanada: 1-800-36-FLUKE (1-800-363-5853) • Europa: +31 402-675-200 Der Fluke 712B RTD Calibrator (das Produkt) ist ein • Japan: +81-03-6714-3114 tragbares, batteriebetriebenes Gerät zur Messung und Bestimmung einer Reihe von RTDs. Außerdem verfügt es • Singapur: +65-6799-5566 über einen getrennten Kanal zur Messung von 4-20 mA.
RTD Calibrator Sicherheitsinformationen • Schließen Sie keine Prüfleitungen an Sicherheitsinformationen Spannungen über 30 V an, wenn diese Warnung kennzeichnet Situationen und Aktivitäten, die mit dem Produkt verwendet werden für den Anwender gefährlich sind. Vorsicht kennzeichnet sollen, auch wenn für die Prüfleitungen Situationen und Aktivitäten, durch die das Produkt oder Werte von über 30 V zugelassen sind.
Produktkategorie: In Bezug auf die Gerätetypen in Anhang I der WEEE-Richtlinie ist dieses Produkt als Produkt der Kategorie 9, „Überwachungs- und Kontrollinstrument“, klassifiziert. Dieses Gerät nicht mit dem Hausmüll entsorgen. Informationen zum Recycling sind der Website von Fluke zu entnehmen.
RTD Calibrator Eingangs- und Ausgangsbuchsen Eingangs- und Ausgangsbuchsen In Abbildung 2 sind die Ein- und Ausgänge am Produkt dargestellt. In Tabelle 3wird deren Gebrauch erläutert hqu02.eps Abbildung 2. Ein-/Ausgangsbuchsen und Anschlüsse...
712B Bedienungshandbuch Tabelle 3. Ein-/Ausgangsbuchsen und Anschlüsse Name Beschreibung Messung, mA-Anschlüsse Eingänge zur Strommessung , Bestimmung/Messung, RTD, Buchsen zum Bestimmen oder Messen von 2W-Widerstand und , Ω-Anschlüsse Widerstandstemperaturfühlern (RTD - Resistance Temperature Detector). Messung 3W, 4W Anschlüsse für 3W- und 4W-RTD-Messungen.
RTD Calibrator Tasten Tasten Das Produkt verfügt über Tasten für verschiedene Funktionen. Einige Tasten weisen weitere Funktionen auf, die verfügbar sind, wenn auf der Anzeige SHIFT angezeigt wird. In Abbildung 3 sind die Tasten auf dem Produkt dargestellt. In Tabelle 4 ist deren Gebrauch erläutert. hqu03.eps Abbildung 3.
712B Bedienungshandbuch Tabelle 4. Tastenfunktionen Name Beschreibung Schaltet den Strom ein bzw. aus. Wenn diese Taste vor einer anderen gedrückt wird, wird auf die sekundäre Funktion der folgenden Taste umgeschaltet (Shift-Modus). Schaltet die Hintergrundbeleuchtung ein bzw. aus.
RTD Calibrator Anzeige Anzeige In Abbildung 4 sind die Elemente einer typischen Anzeige dargestellt. In Tabelle 5 sind die Elemente erläutert. hqu19.eps Abbildung 4. Elemente einer typischen Anzeige...
712B Bedienungshandbuch Tabelle 5. Elemente auf der Anzeige Elementnr. Beschreibung 100 % der Wertspanne Bestimmungs- oder Messmodus Ausgewählte Ziffer, die bearbeitet werden kann Der Anregungsstrom des zu prüfenden Messgeräts ist zu niedrig. Akkustand Der Anregungsstrom des zu prüfenden Geräts überschreitet die zulässigen Werte des Produkts.
RTD Calibrator Automatische Abschaltung Automatische Abschaltung der Automatische Abschaltung Hintergrundbeleuchtung Das Produkt verfügt über eine energiesparende automatische Abschaltfunktion. Bei aktivierter Das Produkt verfügt über eine energiesparende automatischer Abschaltung schaltet sich das Produkt automatische Abschaltfunktion für die nach 15 Minuten Inaktivität automatisch aus. Hintergrundbeleuchtung.
712B Bedienungshandbuch Kontrasteinstellung Bei dem Produkt ist die Einstellung des Anzeigekontrastes möglich, wie in Abbildung 5 dargestellt. Einstellen des Kontrastes: drücken, bis die Anzeige „Measure“ (Messen) zeigt. drücken, um den Kontrast zu verstärken oder drücken, um den Kontrast zu verringern.
RTD Calibrator Magnetlasche für Montage und Aufhängung Magnetlasche für Montage und Aufhängung Das Produkt verfügt über einen Magneten an der Rückseite. Dieser ist abnehmbar. Mit diesem Magnet kann das Produkt an Metallflächen befestigt werden, damit der Anwender die Hände frei hat. Außerdem verfügt dieses Produkt über eine Aufhängelasche am Magnet.
712B Bedienungshandbuch Messung von mA-Strom Führen Sie zum Messen der Temperatur mittels eines RTD-Eingangs folgende Schritte durch: Verbinden Sie das Produkt zur Messung von mA-Strom mit den Transmitter-Stromanschlüssen. Gegebenenfalls für den MEASURE-Modus drücken. Temperaturmessung drücken. Verwendung von Widerstandstemperaturfühlern Mit ...
RTD Calibrator Bestimmen von Temperatursignalen Bestimmen von Temperatursignalen Mit dem Produkt können Sie Temperatursignale mithilfe eines Sensors bestimmen. Siehe Abbildung 8. drücken, um in den Bestimmungsmodus auf dem Temperaturkanal zu wechseln. Über die Pfeiltasten den simulierten Temperaturwert festlegen. In der Anzeige wird der Temperaturkanal mit einem bestimmten Temperaturwert angezeigt. Gleichzeitig wird der tatsächliche RTD-Wert in Ohm in kleinerer Schriftgröße darunter angezeigt.
712B Bedienungshandbuch Simulieren von RTDs Das Produkt gemäß Abbildung 9 mit dem zu prüfenden Gerät verbinden. Zum Simulieren eines Widerstandstemperaturfühlers wie folgt vorgehen: Gegebenenfalls für den SOURCE-Modus drücken. drücken, um die RTD-Anzeige aufzurufen. Hinweis Die Buchsen 2W (2-Leiter), 3W (3-Leiter) und 4W (4-Leiter) nur zum Messen und nicht zum Simulieren verwenden.
Seite 29
RTD Calibrator Simulieren von RTDs Widerstandsthermometer SOURCE hqx11.eps Abbildung 9. Anschlüsse zur Simulation eines 3- und 4-Leiter-RTDs...
712B Bedienungshandbuch Skalieren des mA-Kanals für die Einstellen der Ausgabeparameter 0 % Temperatur und 100 % Das Produkt bietet eine Funktion zum Konvertieren der Vor dem Verwenden der Stufen- und Rampenfunktion Messwerte aus dem mA-Stromkanal in müssen die Ursprungswerte für 0 % und 100 % Temperaturangaben.
RTD Calibrator Stufen- und Rampenfunktion Stufen- und Rampenfunktion Automatisches Speichern von Einstellungen Das Produkt speichert automatisch die letzten Stufen- oder Rampenfunktion auswählen Einstellungen, einschließlich der Temperatureinheit, des Das Produkt ermöglicht das Einstellen von Stufen- oder linearen Messbereichs der mA-Umwandlung in Rampenmodi zum einfacheren Überprüfen von Punkten Temperatur und des Sensortyps.
712B Bedienungshandbuch Ersetzen der Batterien Warnung Zur Vermeidung falscher Ablesungen, die zu elektrischer Schlägen oder Verletzungen führen können, die Batterien ersetzen, sobald das Symbol für schwache Batterie eingeblendet wird. In Abbildung 10 ist dargestellt, wie die Batterien ausgewechselt werden.
Möglichkeit die Originalverpackung verwenden. Das Zur Vermeidung von Schäden an den Paket frankiert und versichert an das nächstgelegene Kunststofflinsen und am Kunststoffgehäuse Servicezentrum senden. Fluke übernimmt keine Haftung keine Lösungsmittel oder aggressive Reinigungsmittel verwenden. für Transportschäden. Kontaktinformationen zu autorisierten Servicezentren...
712B Bedienungshandbuch Technische Daten Spezifikationen basieren auf einem Kalibrierzyklus von 1 Jahr und gelten von +18 °C bis +28 °C, sofern nicht anders vermerkt. Alle Spezifikationen setzen eine Aufwärmzeit von 5 Minuten voraus. DC mA-Messung Genauigkeit,(% Messwert + Summierglied) Bereich Auflösung...
712B Bedienungshandbuch RTD-Eingang und -Ausgang Messgröße (°C) Bestimmung (°C) RTD-Typ Messbere (α) ich (°C) 1 Jahr 2 Jahre Quellenstrom 1 Jahr 2 Jahre -200 bis 1 mA 10Ω Pt(385) 100 bis 800 1 mA -200 bis 1 mA 50Ω Pt(385)
Seite 39
RTD Calibrator Technische Daten Pt(385) 0,03 %+0,36 ° 0,015 %+0, 0,015 %+0,18 °C 0,03 %+0,36 °C 100 bis 630 18 °C -200 bis 0,2 °C 0,4 °C 0,2 °C 0,4 °C 100 Ω 1 mA Pt(3916) 0,03 %+0,36 ° 0,015 %+0, 0,015 %+0,18 °C 0,03 %+0,36 °C 100 bis 630...
712B Bedienungshandbuch Allgemeine technische Daten Höchste Spannung zwischen beliebigem Anschluss und Masse oder 30 V zwischen zwei Anschlüssen angelegt: -10 °C bis 50 °C Betriebstemperatur -20 °C bis 60 °C Lagerungstemperatur Betriebshöhenlage 2.000 m Max. Höhenlage bei Lagerung 12.000 m Nicht kondensierend 90 % (10 °C bis 30 °C)
