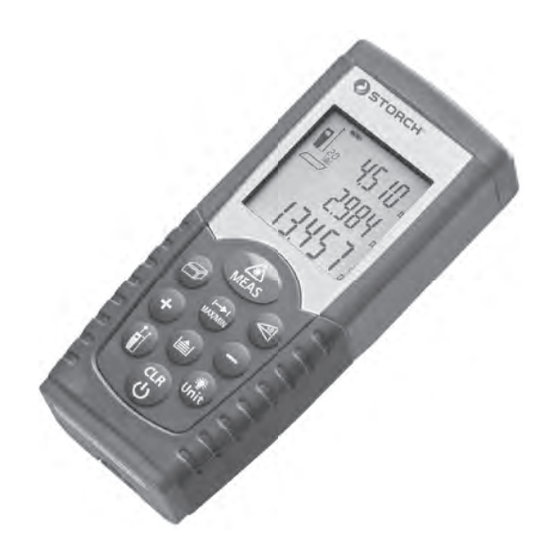

- Seite 1 ProDist compact Laser-Entfernungsmessgerät Laser-afstandmeetapparaat Appareil de mesure de distances laser Misuratore di distanza laser Laser distance measuring device Laserový dálkoměr...
-
Seite 2: Inhaltsverzeichnis
Vielen Dank für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie sich für ein Qualitäts-Produkt entschieden. Haben Sie trotzdem Anregungen zur Verbesserung oder aber vielleicht einmal ein Problem, so freu- en wir uns sehr, von Ihnen zu hören. Bitte sprechen Sie mit Ihrem Außendienst-Mitarbeiter oder in dringenden Fällen auch mit uns direkt. -
Seite 3: Lieferumfang
Lieferumfang Laser-Entfernungsmessgerät ProDist compact, Holstertasche, Bedie- nungsanleitung, Batteriedeckel-Montagewerkzeug, 2 x 1,5 Volt AAA-Batterien Bestimmungsgemäße Verwendung Das vorliegende Gerät ist zur Ermittlung von Distanzen, Flächen und Volumina mittels Laser bestimmt. Die Verwendung bezieht sich aus- schließlich auf den gewerblichen Gebrauch und ist hierbei den Gege- benheiten vor Ort entsprechend zu verwenden. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Das Gerät besitzt einen Spannungsbereich, von dem eine elektrische Gefahr für Mensch und Tier ausgehen kann. Das Gerät darf nur von autorisierten Personen aufgeschraubt und / oder demontiert werden. Ebenso dürfen Instandhaltung und Reparaturen nur von Elektrofach- kräften und autorisierten Fachwerkstätten ausgeführt werden. Der Betrieb des Gerätes geschieht auf eigene Verantwortung und Gefahr des Käufers / Nutzers. - Seite 5 • Nicht versuchen, das Gerät zu reparieren oder auseinander zu bauen. Falls nicht qualifizierte Personen versuchen, dieses Gerät zu reparie- ren, können ernsthafte Verletzungen auftreten. Jegliche erforderlichen Reparaturarbeiten an diesem Lasermesser dürfen nur vom autorisierten Kundendienst von STORCH durchgeführt werden.
-
Seite 6: Gerätebeschreibung
• Das Gerät nicht in feuergefährdeten Bereichen wie beispielsweise in der Nähe von entflammbaren Flüssigkeiten, Gasen oder Stäuben ver- wenden. • Der Einsatz von für andere Laser-Entfernungsmessgeräte vorgese- henem Zubehör kann zu ernsthaften Verletzungen führen. • Batterien außerhalb der Reichweite von Kindern aufbewahren. Gerätebeschreibung und LCD-Display ProDist compact - Übersicht der Funktionen und der Bedienelemente... - Seite 7 Batterien austauschen Im Lieferumfang des Gerätes befindet sich das passende Montage- werkzeug (kleiner Schraubenzieher). Dieser wird für den Austausch der Batterien benötigt. 1. Batteriefach-Schieber auf der Geräte-Unterseite aufschrauben 2. Batteriefach aufklappen 3. Batterien, unter Berücksichtigung der richtig platzierten Pole (+/-) einstecken 4.
-
Seite 8: Inbetriebnahme Und Einstellungen
Inbetriebnahme und Einstellungen Ein- und Ausschalten des Geräts -Taste. Schaltet das Gerät und Laser ein. -Taste länger gedrückt halten, um das Gerät und Laser auszuschal- ten. Der Laser schaltet sich automatisch nach 30 Sekunden und das Gerät nach 3 Minuten aus. Werte löschen -Taste kurz antippen. -
Seite 9: Messungen Vornehmen
Messungen vornehmen Einfache Distanzmessung Drücken Sie die -Taste um den Laser zu aktiveren. Im Display wird Laserzei- chen angezeigt und der rote Laserpunkt wird auf der Oberfläche sichtbar, auf die das Lasermessgerät ausgerichtet wird. Drücken Sie die Taste wiederholt, um den Messvorgang zu starten. Die gemessenen Werte werden direkt im Display angezeigt. - Seite 10 Flächenmessung messen, die nicht direkt gemes- Drücken Sie kurz die -Taste. sen werden können, weil ein Hin- Flächen-Sym- dernis den Laserstrahl blockieren wird im Display angezeigt. würde oder sich keine Zielfläche Drücken Sie die -Taste um als Reflektor eignet. die erste Distanz zu messen (z.
- Seite 11 Indirekte Messung 2 (doppelte Lösen Sie die zweite Messung, Pythagoras) mithilfe der -Taste aus. Ermittlung einer Strecke mit drei Messungen Lösen Sie die dritte Messung aus. Zielen Sie auf den oberen Punkt Drücken Sie die -Taste dop- und drücken Sie die -Taste.
-
Seite 12: Fehlersignale / Fehlerbehebung
Fehlersignale / Fehlerbehebungen Fehler- Ursache Korrekturmaßnahme code Rechnungsfehler Wiederholen Sie die letzte Mes- sung / Messprozedur Empfangssignal des Nutzen Sie ein alternatives Mess- Lasers zu schwach, ziel Distanz weiter als 65 m Empfangssignal des Reflektionen auf der Zielfläche. Lasers zu stark Nutzen Sie ein alternatives Mess- ziel. -
Seite 13: Wartung
Wartung Der ProDist compact ist ein wartungsarmes Gerät. Allerdings sind zur Sicherstellung der Leistung folgende einfachen Richtlinien zu beachten. Das Gerät immer vorsichtig behandeln. Es handelt sich um ein optisches Instrument, welches mit empfindlicher Elektronik bestückt ist. 2. Vermeiden, dass das Gerät Stößen, ständiger Vibration oder extre- mer Hitze oder Kälte ausgesetzt wird. -
Seite 14: Garantie
Logistik Center in Berka oder an eine von uns autorisierte Service-Sta- tion eingeschickt wird. Zuvor bitten wir Sie, uns unter unserer kosten- losen STORCH Service-Hotline 08 00. 7 86 72 47 zu kontaktieren. Gewährleistungs- bzw. Garantieanspruch Ansprüche bestehen ausschließlich an Werkstoff- oder Fertigungsfeh- ler sowie ausschließlich bei bestimmungsgemäßer Verwendung des... -
Seite 15: Eg-Konformitätserklärung
EG-Konformitätserklärung Name / Anschrift des Ausstellers: STORCH Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6-8 . D - 42107 Wuppertal Hiermit erklären wir, dass das nachstehend genannte Gerät aufgrund dessen Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforde-... - Seite 16 Hartelijk dank voor uw vertrouwen in STORCH. Met deze aankoop hebt u voor een kwaliteitsproduct gekozen. Als u desondanks een tip voor verbeterin- gen hebt of wellicht ooit een probleem ondervindt, dan horen wij graag van u. Neem contact op met de medewerker buitendienst of in drin- gende gevallen rechtstreeks met ons.
-
Seite 17: Levering
Levering Laser-afstandmeetapparaat ProDist compact, holstertas, gebruiksaan- wijzing, batterijvak-montagegereedschap, 2 x 1,5 Volt AAA-batterijen Gebruik volgens voorschriften Dit apparaat is bestemd voor het met behulp van een laser bepalen van afstanden, oppervlakken en volumes. Het apparaat is uitsluitend voor commercieel gebruik bestemd en dient op de omstandigheden ter plaatse te worden afgestemd. -
Seite 18: Veiligheidsrichtlijnen
Veiligheidsrichtlijnen Het apparaat heeft een spanningsbereik dat elektrische gevaren voor mens en dier kan opleveren. Het apparaat mag alleen door geautori- seerde personen geopend en/of gedemonteerd worden. Instandhouding en reparaties mogen alleen door elektriciens en geautoriseerde werk- plaatsen worden uitgevoerd. Het gebruik van het apparaat is de verant- woordelijkheid van en voor risico van de koper/gebruiker. - Seite 19 • Probeer het apparaat niet te repareren of uit elkaar te halen. Indien niet gekwalificeerde personen proberen het apparaat te repareren, kun- nen er ernstige verwondingen ontstaan. Alle noodzakelijke reparatie- werkzaamheden aan deze lasermeter mogelijk alleen door de geautori- seerde klantenservice van STORCH worden uitgevoerd.
-
Seite 20: Apparaatbeschrijving Gerätebeschreibung
• Gebruik het apparaat niet op brandgevaarlijke plaatsen zoals in de buurt van ontvlambare vloeistoffen, gassen of stoffen/dampen. • Het gebruik van voor andere laser-afstandmeetapparaten bestemde accessoires kan tot ernstige verwondingen leiden. • Batterijen buiten bereik van kinderen bewaren. Apparaatbeschrijving en LCD-display ProDist compact - Overzicht van de functies en bedieningselementen 1 Aan/meting... - Seite 21 Batterijen vervangen Bij het apparaat wordt passend montagegereedschap meegeleverd (kleine schroevendraaier). Dit is nodig voor vervangen van de batterijen 1. Schroef het batterijvak aan de onderkant van het apparaat open 2. Klap het batterijvak open 3. Plaats de batterijen en houd rekening met polariteit (+/-) 4.
-
Seite 22: Inbedrijfsname En Instellingen
Inbedrijfsname en instellingen Het apparaat in- en uitschakelen -knop. Het apparaat en de laser inschakelen. -knop langer indrukken om het apparaat en de laser uit te scha- kelen. De laser wordt automatisch uitgeschakeld na 30 seconden en het apparaat na 3 minuten. Waarden wissen -Druk kort op de knop. -
Seite 23: Metingen Uitvoeren
Metingen uitvoeren Eenvoudige afstandsmeting Druk op de -knop om de laser te activeren. Op het display wordt het laserte- ken weergegeven en de rode laserpunt wordt op het oppervlak zichtbaar waarop het lasermeetapparaat wordt gericht. Druk nogmaals op de knop om de meting te starten. De gemeten waarden worden direct op het display weergegeven. - Seite 24 Indirecte meting (Pythagoras) Oppervlaktemeting meten van een afstand met twee Druk kort op de -knop. De indirecte meting wordt gebru- ( o p p e r - ikt om afstanden te meten die vlakte)-symbool wordt op het dis- niet direct kunnen worden geme- play ten omdat een hindernis de laser- weergegeven.
- Seite 25 Indirecte meting 2 (dubbele Pythagoras) - meten van een afstand met drie metingen Voer de derde meting uit. Richt Druk op twee keer de -knop op het bovenste punt en druk op totdat het -symbool op het -knop. display wordt weergegeven. De eerst te meten afstand wordt op De uitkomst wordt automatisch het symbool als knipperende lijn...
-
Seite 26: Foutsignalen / Fouten Verhelpen
Foutsignalen / fouten oplossen Fout- Oorzaak Correctiemaatregel code Berekeningsfout Herhaal de laatste meting/meet- procedure Ontvangstsignaal Gebruik een ander meetdoel van de laser te zwak, afstand groter dan 65 m Ontvangstsignaal van Reflecties op de doelvlakken. de laser te sterk Gebruik een ander meetdoel. Ver- klein de afstand Temperatuur te hoog Laat het lasermeetapparaat afko-... -
Seite 27: Onderhoud
Onderhoud De ProDist compact is een onderhoudsarm apparaat. Neem desondanks voor een goede werking de volgende eenvoudige richtlijnen in acht. 1. Behandel het apparaat altijd voorzichtig. Het gaat om een optisch instrument dat over gevoelige elektronica beschikt. 2. Stel het apparaat niet bloot aan stoten, constante trillingen of extreme hitte of koude. -
Seite 28: Garantie
Alle claims vervallen bij inbouw van onderdelen van externe herkomst, bij verkeerde hantering en ops- lag en bij het klaarblijkelijk niet in acht nemen van de gebruiksaanwij- zing. Reparaties uitvoeren Reparaties mogen uitsluitend door onze fabriek of door STORCH geau- toriseerde servicestations worden uitgevoerd. -
Seite 29: Eg-Conformiteitsverklaring
EG-conformiteitsverklaring Naam/adres van de opsteller: STORCH Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6 - 8 · D - 42107 Wuppertal Bij deze verklaren wij Dat het hieronder vermelde apparaat op basis van zijn ontwerp en type en in de door ons in omloop gebrachte uitvoering aan de toepasseli- jke elementaire veiligheids- en gezondheidseisen van de EU-richtlijnen voldoet. - Seite 30 à votre disposition. Dans ce cas, contactez votre représentant, ou directement notre service clients, s‘il s‘agit d‘un problème urgent. Salutations dévouées SAV STORCH Tél. : +49 (0) 2 02 . 49 20 - 112 Fax : +49 (0)2 02 .
-
Seite 31: Contenu De La Livraison
Contenu de la livraison Appareil de mesure à distance laser ProDist compact, poches révolver, mode d‘emploi, outils de montage couvercle de piles, 2 x 1,5 volts piles Utilisation conforme L‘appareil ci-présent convient pour le calcul de distances, de surfaces et de volumes à l‘aide d‘un laser. L‘utilisation concerne uniquement l‘utilisation commerciale et doit être par conséquent adaptée aux cir- constances sur place. -
Seite 32: Consignes De Sécurité
Consignes de sécurité La plage de tension de l‘appareil présente un risque électrique pour les hommes et les animaux. Seules des personnes autorisées sont habi- litées à dévisser et / ou à démonter l‘appareil. De même, les répara- tions et l‘entretien sont exclusivement réservés à des électriciens qua- lifiés et à... - Seite 33 • Ne tentez pas de réparer l‘appareil de mesure de distances laser ou de le désassembler. Si des personnes non qualifiées tentent de réparer cet appareil, elles risquent de graves blessures. Toutes les réparations nécessaires sur cet instrument de mesure laser doivent être uniquement confiées au service clients agréé par STORCH.
-
Seite 34: Description De L'appareil
• N‘utilisez pas l‘appareil dans des zones à risques d‘incendies telles que par ex. à proximité de liquides, gaz ou poussières inflammables. • L‘utilisation d‘accessoires destinés à d‘autres appareils de mesure à distance laser peut entraîner des blessures graves. • Conservez les piles hors de portée des enfants. Description de l‘appareil et écran LCD ProDist compact - Vue d‘ensemble des fonctions et des éléments de commande... - Seite 35 Remplacer les piles Dans le contenu de la livraison se trouvent les outils de montage cor- respondants (petit tournevis). Celui-ci est nécessaire pour le remplace- ment des piles. 1. Dévisser le coulisseau du compartiment piles situé sur la partie inférieure de l‘appareil 2.
-
Seite 36: Mise En Service Et Réglages
Mise en service et réglages Allumer et éteindre l‘appareil Touche . Allume l‘appareil et le laser. Touche . Appuyer longtemps sur la touche pour éteindre l‘appareil et le laser. Le laser s‘éteint automatiquement au bout de 30 secondes et l‘appareil au bout de 3 minutes. Supprimer les valeurs Toucher légèrement la touche . -
Seite 37: Procéder À Des Mesures
Procéder à des mesures Mesure de distance simple Appuyez sur la touche pour activer le laser. Le symbole du laser s‘affiche sur l‘écran et le point rouge du laser devient visible sur la surface sur laquelle l‘appareil de mesure laser doit être dirigé. Appuyez à... - Seite 38 Mesure indirecte (pythagore) - Mesure de surface Calcul d‘un parcours avec deux Appuyez brièvement mesures La mesure indirecte est utilisée touche pour mesurer des distances qui Le symbole (surface) s‘af- ne peuvent pas être mesurées fiche sur l‘écran. directement parce qu‘un obstacle Appuyez sur la touche afin bloquerait le rayon laser ou par-...
- Seite 39 Mesure indirecte 2 (double Déclenchez la deuxième mesure à pythagore) - Calcul d‘un parcours l‘aide de la touche avec trois mesures Déclenchez la troisième mesure. Appuyez deux fois sur la touche Ciblez le point supérieur et décle- nchez la touche jusqu‘à...
-
Seite 40: Signaux De Dysfonctionnement
Signaux d‘erreur/Élimination des erreurs Code Cause Mesure de correction d'erreur Erreur de calcul Répétez la dernière mesure/procé- dure de mesure Signal de réception Utilisez un objectif de mesure du laser trop faible, alternatif distance plus longue que 65 m Signal de réception Réfléchissements sur la surface du laser trop fort cible. -
Seite 41: Entretien
Entretien Le ProDist compact est un appareil nécessitant peu d‘entretien. Toute- fois, vous devez respecter les directives simples suivantes pour assurer les performances de l‘appareil. 1. Maniez toujours l‘appareil avec soin. Il s‘agit d‘un instrument optique qui est équipé de composants électroniques sensibles. 2. -
Seite 42: Garantie
à une station SAV agréée par nous. Veuillez contacter préalablement l‘assistance téléphonique payante de la société STORCH: +49 (0)202 . 49 20 – 110. Demande de prise en garantie Les demandes couvrent exclusivement les défauts de matériau ou d‘ouvrage et ne couvrent qu‘une utilisation conforme à... -
Seite 43: Fax De Commande Gratuit : +49 800. 7 86
Déclaration de conformité CE Nom / adresse de l‘exposant : STORCH Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6-8 . D - 42107 Wuppertal Nous déclarons, par le présent acte, que le produit cité ci-après respecte les exigences fondamentales et en vigueur en matière de sécurité... -
Seite 44: Bezplatná Linka Hotline-Objednávky: +49 800. 7 86
Grazie per la fiducia accordata a STORCH. Con l‘acquisto avete scelto un pro- dotto di qualità. Se comunque avete dei suggerimenti volti a migliorare la nostra offerta o se doveste incontrare qualche difficoltà, non esitate a rivolgerVi a noi. Contattate il Vostro rappresentante oppure rivolgete- Vi direttamente a noi in casi urgenti. -
Seite 45: Materiale Compreso Nella Fornitura
Materiale compreso nella fornitura Misuratore di distanza laser ProDist compact, borsellino, istruzioni per l‘uso, attrezzi di montaggio per il coperchio del vano batteria, 2 batte- rie da 1,5 Volt tipo AAA Uso regolamentare Il presente dispositivo è ideato per la determinazione di distanze, superfici e volumi per mezzo del laser. -
Seite 46: Avvertenze Di Sicurezza
Avvertenze di sicurezza Il dispositivo ha componenti elettrici che possono comportare un peri- colo elettrico per persone ed animali. Esso deve essere svitato e / oppure smontato solamente da persone autorizzate. Inoltre, i lavori di manutenzione e riparazione devono essere eseguiti solo da elettricisti specializzati e officine specializzate. -
Seite 47: Ligne D'assistance Sav Gratu +49 800 7 86
• Non tentare di riparare o smontare il dispositivo. In caso eventuali riparazioni non siano eseguite da persone qualificate, possono derivarne delle lesioni gravi. Qualsiasi riparazione necessaria a questo misuratore laser dev‘essere esclusivamente eseguita dal servizio assistenza auto- rizzato STORCH. -
Seite 48: Descrizione Del Dispositivo
• Non utilizzare il dispositivo in zone a rischio di ,quali ad esempio nelle vicinanze di liquidi, gas o polveri infiammabili. • L‘utilizzo di accessori previsti per altri apparecchi misuratori di distanza laser può causare delle lesioni gravi. • Conservare le batterie fuori dalla portata dei bambini. Descrizione del dispositivo e display a cristalli liquidi ProDist compact -... - Seite 49 Sostituire le batterie Il dispositivo viene consegnato con un attrezzo di montaggio adatto (cacciavite). Queste serve per cambiare le batterie 1. Svitare il nasello scorrevole del vano batteria sul lato inferiore del dispositivo 2. Aprire il vano batteria 3. Inserire le batterie osservandone la corretta polarità (+/-) 4.
-
Seite 50: Messa In Funzione E Impostazioni
Messa in funzione e impostazioni Accendere e spegnere l‘apparecchio Tasto . Avvia il dispositivo e il laser. Tenere premuto il tasto , per spegnere il dispositivo e il laser. Il laser si spegne automaticamente dopo 30 secondi e il dispositivo dopo 3 minuti. -
Seite 51: Eseguire Delle Misurazioni
Eseguire delle misurazioni Misurazione di distanza semplice Premere il tasto per attivare il laser. Il simbolo del laser viene indi- cato sul display e il punto laser rosso appare sull‘oggetto verso il quale viene puntato il misuratore a laser. Premere di nuovo il tasto per avviare la procedura di misurazione. - Seite 52 zata per misurare delle distanze Misurazione di superfici che non possono essere rilevate Premere brevemente il tasto in maniera diretta a causa di un ostacolo bloccante il raggio laser oppure una superficie con basso Il simbolo (superficie) viene potere riflettente. La misurazione indicato nel display.
- Seite 53 Misurazione indiretta 2 (doppio Pitagora) Determinazione di una distanza attraverso tre misurazioni Eseguire la terza misurazione. Premere due volte il tasto Mirare al punto in alto e premere fino a che il display visualizza il il tasto simbolo . La prima distanza a misurare viene indicata come risultato viene...
-
Seite 54: Segnali Di Errore / Correzione Degli Errori
Segnali di errore / Eliminazione degli errori Codice Causa Misura correttiva di erro- Errore di calcolo Ripetere l'ultima misurazione/pro- cedura di misurazione Il segnale di ricezione Utilizzare un bersaglio di misurazi- del laser è troppo one alternativo debole, distanza oltre 65 m Il segnale di ricezione Riflessioni sulla superficie del ber-... -
Seite 55: Manutenzione
Manutenzione Il ProDist è un dispositivo che non richiede molta manutenzione. Per garantire le prestazioni occorre però osservare le seguenti linee guida. 1. Sempre maneggiare il dispositivo con attenzione. Si tratta di uno strumento ottico dotato di un sistema elettronico sensibile. 2. -
Seite 56: Garanzia
Berka oppure ad una service-station da noi autorizza- ta. Si prega di consultare prima la Hotline di servizio STORCH a paga- mento: 02 - 66 22 77 15... -
Seite 57: Dichiarazione Di Conformità Ce
Dichiarazione di conformità CE Nome / indirizzo dell‘emittente: STORCH Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6-8 . D - 42107 Wuppertal Con la presente la società che l‘apparecchio in seguito specificato, a causa della sua concezione e il suo tipo costruttivo come anche della sua esecuzione da noi messa in circolazione corrisponde alle pertinenti ed essenziali esigenze sulla sicurezza e salute riportate nelle Direttive CE. - Seite 58 Thank you for purchasing a STORCH product. You have purchased a quality pro- duct. If you would like to suggest an improvement, or experience a pro- blem with your product, please do not hesitate to contact us. Please contact your field sales representative or, in urgent cases, contact us directly.
-
Seite 59: Scope Of Delivery
Scope of delivery ProDist compact laser distance measuring device, holster bag, opera- ting instructions, battery cover removal tool, 2 x 1.5 Volt AAA batteries Proper use The present device is designed for measuring distances, areas and volumes using laser technology. Its use is for commercial applications only;... -
Seite 60: Safety Instructions
Safety instructions The device uses a voltage range that can pose a hazard for humans and animals. The device must only be opened and/or disassembled by authorised persons. Similarly, maintenance and repairs must be perfor- med by a qualified electrician or an authorised repair shop. The owner/ operator operates the device on their own liability and at their risk. - Seite 61 Any repair worked required on the laser measuring device must be performed by STORCH‘s authorised after-sales service. • Do not operate the device in combustible areas, for example, in the vicinity of flammable liquids, gases, or dust.
-
Seite 62: Device Description
Device description and LCD display ProDist compact - Overview of functions and controls 1 On/off measure 2 Area/volume measurement 3 Indirect measurement (Pythagoras) 4 Single measurement / permanent measurement 5 Plus button + / Addition of measured values 6 Minus button -/subtraction of measured values 7 Button for storing / archiving the measured values... - Seite 63 Replacing the batteries A matching assembly tool (a small screwdriver) is supplied with the device. This is required for replacing the batteries 1. Unscrew the battery compartment slide cover on the underside of the device. 2. Open the battery compartment 3.
-
Seite 64: Commissioning And Settings
Commissioning and settings Switching the Device On and Off button. Switches the device and the laser on hold down the button to switch the device and laser off. The laser switches off automatically after 30 seconds; the device after 3 minutes. Delete values tap the button. -
Seite 65: Performing Measurements
Performing measurements Single distance measurement Press the button to enable the laser. The laser symbol appears in dis- play, and the red laser dot appears on the surface the laser measuring device is pointed at. Press the button again to start the measuring action. - Seite 66 obstacle would block the laser Area measurement beam, or there is no suitable tar- Briefly press the button. get surface as a reflector. (area) s y m b o l Indirect measurement for deter- is shown in the display. mining a distance with 2 auxiliary Press the button to measure measurements.
- Seite 67 Indirect measurement 2 (double Pythagoras) - determining a distance with three measure- ments Press the button twice until Initiate the second measurement by pressing the button. symbol appears in the display. The distance to measure Initiate the third measurement. first is shown as a flashing line in Point to the top point and press the symbol.
-
Seite 68: Error Signals/Troubleshooting
Error signals / troubleshooting Error Cause Remedy code Computation error Repeat the last measurement/ measuring procedure Reception signal Use an alternative target. of laser too weak, distance above 65 m Reception signal of Reflections on the target surface. laser too strong Use an alternative target. -
Seite 69: Maintenance
Maintenance The ProDist compact is a low-maintenance device. However, you should follow these simple guidelines to ensure best possible perfor- mance. 1. Always handle the device carefully. It is an optical instrument with sensitive electronics. 2. Avoid exposing the device to shock, continuous vibration or extreme hot and cold temperatures. -
Seite 70: Warranty
Berka, pos- tage paid, or send it to one of our authorised service centres. Please contact the chargeable STORCH service hotline first: +49 (0)202 . 49 20 – 110. Your rights under our warranty or guarantee: Claims can only be accepted for material defects or manufacturing errors, and only assuming intended use of the appliance. -
Seite 71: Ec Declaration Of Conformity
EC Declaration of Conformity Name / Address of issuer: STORCH Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6-8 . D - 42107 Wuppertal We herewith declare: that the following machine complies with the fundamental health and safety requirements of the EC Directives in terms of its design, construction and version we have brought into circulation. - Seite 72 Děkujeme Vám za důvěru ve firmu STORCH. S nákupem výrobku jste se rozhodli pro kvalitní produkt. Pokud přesto máte podněty na zlepšení nebo možná nějaký problém, tak bychom byli velmi rádi, kdybyste se nám ozvali. Promluvte si s příslušným externím spolupracovníkem naší firmy nebo se v naléhavých případech obracejte přímo na nás.
-
Seite 73: Rozsah Dodávky
Rozsah dodávky Laserový dálkoměr ProDist compact, přenosné pouzdro, návod k obs- luze, kryt na baterie - montážní nářadí, 2 x 1,5 voltu AAA baterie Použití v souladu s určením Přístroj je určen ke zjišťování vzdáleností, ploch a objemu pomocí lase- ru. -
Seite 74: Bezpečnostní Pokyny
Bezpečnostní pokyny Přístroj má rozsah napětí, od kterého může vzniknout nebezpečí úra- zu elektrickým proudem pro lidi a zvířata. Přístroj smí přimontovat a / nebo demontovat pouze autorizované osoby. Stejně tak údržbu a opra- vy smí provádět pouze kvalifikovaní elektrikáři a autorizované odborné dílny. - Seite 75 • Nepokoušejte se přístroj opravovat nebo ho rozebírat. Pokud budou zkoušet nekvalifikované osoby opravovat tento přístroj, může dojít k vážným úrazům. Jakékoli potřebné práce na opravách tohoto lasero- vého měřicího přístroje smí provádět pouze autorizovaný zákaznický servis firmy STORCH.
-
Seite 76: Popis Přístroje
• Přístroj nepoužívejte v oblastech ohrožených ohněm jako například v blízkosti hořlavých kapalin, plynů nebo hořlavého prachu. • Používání příslušenství určeného pro jiné laserové dálkoměry může vést k vážným úrazům. • Baterie skladujte vždy mimo dosah dětí. Popis přístroje a LCD displej ProDist compact Přehled funkcí... - Seite 77 Výměna baterií V rozsahu dodávky přístroje se nachází vhodné montážní nářadí (malý šroubovák). Ten je třeba pro výměnu baterií. 1. Odšroubujte posouvací kryt přihrádky na baterie na spodní straně přístroje 2. Odklopte přihrádku na baterie 3. Vsuňte baterie, se zohledněním správně umístěných pólů (+/-) 4.
-
Seite 78: Uvedení Do Provozu A Nastavení
Uvedení do provozu a nastavení Zapnutí a vypnutí přístroje - tlačítko. Zapne přístroj a laser. - tlačítko držte déle stisknuté, aby se přístroj a laser vypnul. Laser se automaticky vypne po 30 sekundách a přístroj po 3 minutách. Smazání hodnot - tlačítko krátce poklepejte. -
Seite 79: Provádění Měření
Provádění měření Jednoduché měření vzdáleností Stiskněte tlačítko k aktivování laseru. Na displeji se objeví značka laseru a červený laserový bod je vidět na povrchu, na který je laserový měřicí přístroj nasměrován. Stiskněte opakovaně tlačítko, abyste spustili proces měření. Měřené hodnoty jsou zobrazovány přímo na displeji. - Seite 80 vá plocha nehodí k odrazu jako Měření ploch ŕeflektor. Nepřímé měření určí Stiskněte krátce tlačítko vzdálenost pomocí 2 pomocných Symbol (ploch) se zob- měření. razí na displeji. Stiskněte tlačítko k měření první vzdálenosti ( n a p ř . Tiskněte tlačítko tak dlouho, délka) až...
- Seite 81 Nepřímé měření 2 (dvojitá Pythagorova věta) - určení vzdálenosti pomocí tří měření Stiskněte dvakrát tlačítko Spusťte druhé měření pomocí tlačítka až se symbol zobrazí na dis- pleji. Nejprve měřená vzdálenost Aktivujte třetí měření. Nasměru- je na symbolu zobrazena jako bli- jte na horní...
-
Seite 82: Chybové Signály / Odstranění Chyb
Chybové signály / odstranění chyb Chybo- Příčina Opatření k nápravě vý kód Chyba výpočtu Opakujte poslední měření / proce- duru měření Příjmový signál Použijte alternativní cíl měření laseru je příliš slabý, vzdálenost je delší než 65 m Příjmový signál lase- Odrážení... -
Seite 83: Údržba
Údržba ProDist compact je přístroj, který nevyžaduje žádnou údržbu. Každopádně je však třeba k zajištení jeho výkonu dodržovat jednoduché pokyny. 1. S přístrojem zacházejte vždy opatrně. Jedná se o optický nástroj, který je vybaven citlivou elektronikou. 2. Zabraňte nárazu přístroje, stálým vibracím nebo aby byl vystaven extrémnímu horku nebo chladu. -
Seite 84: Záruka
V případě záručního příp. garančního případu žádáme, aby bylo zasláno kompletní zařízení dohromady s fakturou do našeho střediska Logisitk Center v Berka nebo do námi autorizované servisní stanice. Kontaktu- jte prosím nejdříve placený hotline servis firmy STORCH: +49 (0)202 . 49 20 – 110. Nárok na záruku příp. garanci: Nároky na záruku existují... -
Seite 85: Prohlášení O Shodě Es
Prohlášení o shodě ES Název / adresa výstavce: STORCH Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6-8 . D - 42107 Wuppertal Tímto prohlašujeme, že následně uvedené zařízení na základě své koncipace a druhu kon- strukce a také v provedení námi uvedeném do provozu odpovídá... - Seite 88 Označení 26 68 65 ProDist compact Laserový dálkoměr Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6 - 8 D-42107 Wuppertal Telefon: +49 (0)2 02 . 49 20 - 0 Telefax: +49 (0)2 02 . 49 20 - 111 info@storch.de www.storch.de...
