Storch HPM basic Bedienungsanleitung
Verwandte Anleitungen für Storch HPM basic
Inhaltszusammenfassung für Storch HPM basic
- Seite 1 HPM basic Feuchtemessgerät Vochtmeetapparaat Humidimètre Rilevatore di umidità Moisture measuring device Přístroj k měření vlhkosti...
-
Seite 2: Inhaltsverzeichnis
Vielen Dank für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie sich für ein Qualitäts-Produkt entschieden. Haben Sie trotzdem Anregungen zur Verbesserung oder aber vielleicht einmal ein Problem, so freuen wir uns sehr, von Ihnen zu hören. Bitte sprechen Sie mit Ihrem Außendienst-Mitarbeiter oder in drin- genden Fällen auch mit uns direkt. -
Seite 3: Bestimmungsgemäße Verwendung
HPM basic Feuchtemessgerät, Holstertasche, Bedienungsan- leitung, 2 x 1,5 Volt AA-Batterien. Bestimmungsgemäße Verwendung Das vorliegende, elektronische Feuchtemessgerät HPM basic dient zur Bestimmung der Feuchtigkeit (Anteil) in Holz, Putz, Mauerwerk und weiteren Baumaterialien. Anhand des Leit- wertes / Widerstandsmessung kann eine schnelle und genaue Messung mit entsprechenden Kennlinien erfolgen. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Dieses Messgerät erfüllt die geltenden Normen europäischer und nationaler Richtlinien und wurde gemäß dem heutigen Stand der Technik gebaut. Zur gefahrlosen Benutzung sind die Anweisungen und Hinweise der Bedienungsanleitung auf- merksam zu beachten. Geräte mit technischen Mängeln oder Beschädigungen dürfen nicht in Betrieb genommen werden. - Seite 5 • Produktetiketten nicht entfernen oder verändern. • Der HPM basic Feuchtemessgerät ist kein Spielzeug. Immer in einem für Kinder nicht zugänglichen Ort aufbewahren. • Das Gerät nicht in Anwesenheit von Kindern verwenden, und Kindern nicht erlauben, das Gerät zu benutzen.
-
Seite 6: Gerätebeschreibung, Tastenfunktionen

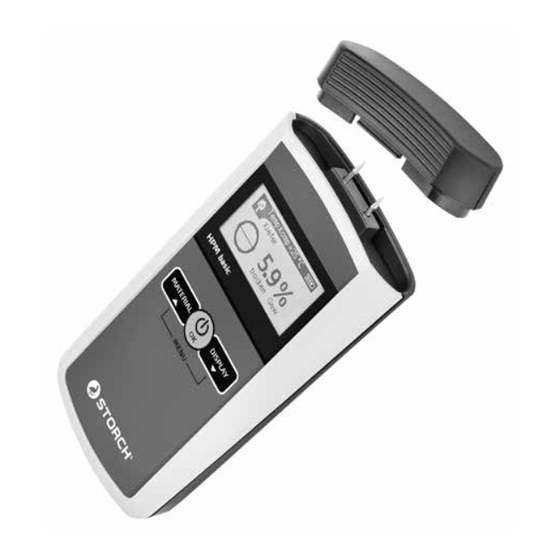

Gerätebeschreibung und LCD-Display HPM basic - Übersicht der Funktionen und der Bedienelemente 1. Abdeckkappe 2. Display 3. An- / Aus-Taste - Menu-Bestätigungstaste 4. Material-Auswahl-Taste 5. Display-Kippfunktions-Taste 6. Menu-Taste (gleichzeitiges Drücken der Material- und Display-Tasten) Batterien austauschen 1. Batteriefach-Schieber nach unten schieben 2. -
Seite 7: Inbetriebnahme Und Einstellungen
Übersicht des LCD-Displays 1. Batteriestatus 2. Temperatur -Kompensation (Auswahl über Menu-Punkt - Manuelle Temperaturauswahl) 3. Ausgewählte Kennlinie (Auswahl oder Änderung über die Material-Taste) 4. Messergebnis in % 5. Statusmeldung zum Messergebnis (trocken - kritisch - feucht) 6. Grafische Darstellung des Feuchteanteils (dient als Hilfestellung zur Statusmeldung) Inbetriebnahme und Einstellungen Schutzkappe abziehen... - Seite 8 Display Ansicht kippen Abhängig von der Haltung des Feuchtemessgeräts, haben Sie die Möglichkeit, die Displayanzeige im Uhrzeigersinn zu kip- pen, um die gemessenen Werte komfortabel ablesen zu kön- nen. Die Darstellung verändern Sie mittels der -Taste. Menu-Auswahl Um ins Menu zu gelangen, tippen Sie gleichzeitig Zur Auswahl stehen folgende Optionen: 1.
-
Seite 9: Messungen Vornehmen
Messungen vornehmen Messungen im Holz 1. Messnadeln in das zu messende Holz leicht eindrücken (ca. 1 mm). 2. Die Messung erfolgt automatisch, so dass der Messwert nun vom Display abgelesen werden kann. Sobald die Messnadeln entfernt werden stellt sich der Mess- wert wieder auf null ein. -
Seite 10: Zubehör
- Klimamessgerät. 2. Geben Sie die in °C gemessene Umgebungstemperatur über das Menu im HPM basic Feuchtemessgerät ein. 3. Messen Sie die Materialfeuchte mit dem HPM basic und erreichen durch die Berücksichtigung der Umgebungstempera- tur noch präzisere Messergebnisse. Anschluss und Bedienung der Tiefenmesssonde zur Messung im Inneren von Putz und Mauerwerk - Art.-Nr. -
Seite 11: Wartung
4. Verbinden Sie den Messnadeladapter mit der in das Holz eingeschlagenen Hammerelektrode. 5. Lesen Sie den Messwert am Gerät ab. Wartung Der HPM basic ist ein wartungsarmes Gerät. Allerdings sind zur Sicherstellung der Leistung folgende einfachen Richtlinien zu beachten. 1. Das Gerät immer vorsichtig behandeln. Es handelt sich um ein Messinstrument, welches mit empfindlicher Elektronik bestückt ist. -
Seite 12: Garantie
Gerät zusammen mit der Rech- nung frei an unser Logistik Center in Berka oder an eine von uns autorisierte Service-Station eingeschickt wird. Zuvor bitten wir Sie, uns unter unserer kostenlosen STORCH Ser- vice-Hotline 08 00. 7 86 72 47 zu kontaktieren. Gewährleistungs- bzw. Garantieanspruch Ansprüche bestehen ausschließlich an Werkstoff- oder Ferti-... -
Seite 13: Eg-Konformitätserklärung
EG-Konformitätserklärung Name / Anschrift des Ausstellers: STORCH Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6-8 . D - 42107 Wuppertal Hiermit erklären wir, dass das nachstehend genannte Gerät aufgrund dessen Konzi- pierung und Bauart sowie in der von uns in Verkehr gebrach- ten Ausführung den einschlägigen, grundlegenden Sicher-... - Seite 76 Depth measurement sensor 60 80 12 Hammer electrode Výr. č. Označení 60 83 01 HPM basic přístroj k měření vlhkosti 60 83 03 HPM clima přístroj k měření klimatu 60 80 10 Hloubková měřicí sonda 60 80 12 Kladívková elektroda Malerwerkzeuge &...
