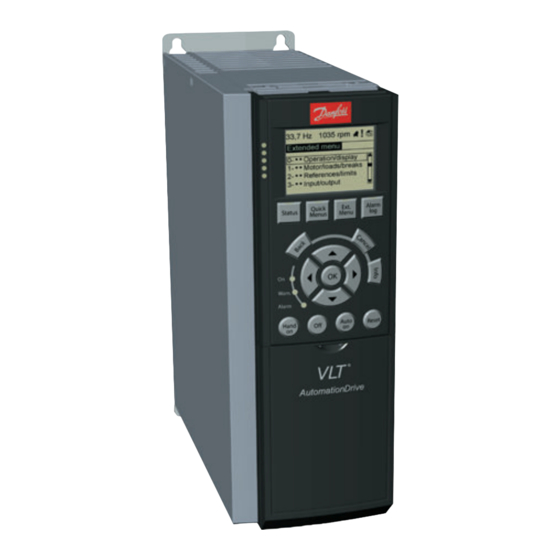

- Seite 1 MAKING MODERN LIVING POSSIBLE Installationshandbuch ® CANOpen MCA 105 ® AutomationDrive FC 301/302 www.danfoss.de/vlt...
-
Seite 3: Inhaltsverzeichnis
3.8 Wiederanbau der Abdeckung 3.9 Anlegen der Netzversorgung 3.10 Überprüfung der Netzwerkverkabelung 4 Fehlersuche und -behebung 4.1 Warnungen und Alarmmeldungen 4.2 Fehlersuche und -behebung 4.2.1 LED-Status 4.2.2 Es besteht keine Kommunikation zum Frequenzumrichter. Index MG33J403 Danfoss A/S © 05/2015 Alle Rechte vorbehalten. -
Seite 4: Einführung
Anwendungsbei- spielen. Zusätzliche Veröffentlichungen und Handbücher sind verfügbar auf Danfoss. Siehe vlt-drives.danfoss.com/Support/ Technical-Documentation/ für Auflistungen. Weitere Zulassungen und Zertifizierungen sind verfügbar. Wenden Sie sich für weitere Informationen an einen lokalen Danfoss-Partner. Danfoss A/S © 05/2015 Alle Rechte vorbehalten. MG33J403... -
Seite 5: Entsorgung
Remote Transmission Request Frame Erhalte Daten STW (ZSW) Zustandswort Service Data Object (Servicedatenobjekt) SYNC Objekt für die Synchronisierung von Prozessdaten TPDO Transmit Process Data Object (Übertragen des Prozessdatenobjekts) Übertrage Daten Tabelle 1.1 Symbole und Abkürzungen MG33J403 Danfoss A/S © 05/2015 Alle Rechte vorbehalten. -
Seite 6: Sicherheit
Personal, kann dies zum Tod oder zu schweren Verlet- satoren durch. Die notwendige Wartezeit finden zungen führen. Sie im entsprechenden Produkthandbuch, • Kapitel 2 Sicherheit des jeweiligen Frequenzum- Ausschließlich qualifiziertes Personal darf Instal- richters. lation, Inbetriebnahme und Wartung vornehmen. Danfoss A/S © 05/2015 Alle Rechte vorbehalten. MG33J403... - Seite 7 Ein interner Fehler im Frequenzumrichter kann zu schweren Verletzungen führen, wenn der Frequenzum- richter nicht ordnungsgemäß geschlossen wird. • Stellen Sie vor dem Anlegen von Netzspannung sicher, dass alle Sicherheitsabdeckungen angebracht und ordnungsgemäß befestigt sind. MG33J403 Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
-
Seite 8: Installation
Anlage führen. Ein Mindestabstand von 200 mm zwischen Leistungs- und Motorkabeln sowie Steuerlei- tungen ist erforderlich. Für Leistungsgrößen über 315 kW ist es empfehlenswert, den Mindestabstand auf 500 mm zu erhöhen. Danfoss A/S © 05/2015 Alle Rechte vorbehalten. MG33J403... -
Seite 9: Montage
Kabeleinführung möglich. Entfernen Sie die Aussparung aus dem neuen LCP-Träger. Montieren Sie den neuen LCP-Träger. Abbildung 3.3 Obere Kabeleinführung: Option mit nach oben weisendem Stecker montiert LCP-Träger Feldbus-Option Anschluss Abbildung 3.2 Explosionszeichnung MG33J403 Danfoss A/S © 05/2015 Alle Rechte vorbehalten. -
Seite 10: Einstellung Der Adressschalter
Daten finden Sie in Kapitel 3.7.1 Kabelspezifika- 500 kBit/s tionen. 250 kBit/s Schließen Sie die Feldbuskabeladern gemäß den 125 kBit/s Farbkodierungen an den Adern an die Klemmen an, siehe Abbildung 3.6. Tabelle 3.1 Schalter 8 und 7 Danfoss A/S © 05/2015 Alle Rechte vorbehalten. MG33J403... - Seite 11 Busleitung. Montieren Sie den Widerstand zwischen Klemme 2 (CAN_L) und Klemme 4 (CAN_H). Die Widerstände haben die folgende Spezifikation: • 121 Ω • 1 % Metallschicht • 1/4 W Abbildung 3.7 Abschlusswiderstand montiert MG33J403 Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
-
Seite 12: Wiederanbau Der Abdeckung
CANOpen-Schnittstelle. Eine neue Parametergruppe einen Teil der Kabelisolierung abisolieren. Halten (Gruppe 10) erscheint. Sie das ungeschirmte Kabel so kurz wie möglich. Informationen zu den technischen Daten finden Sie in Kapitel 3.7.1 Kabelspezifikationen. Danfoss A/S © 05/2015 Alle Rechte vorbehalten. MG33J403... -
Seite 13: Überprüfung Der Netzwerkverkabelung
Wenn Sie die Adresse nicht über die Adress- schalter eingestellt haben, wechseln Sie zur Einstellung der Adresse zu Parameter 10-02 MAC- ID Adresse. Schließen Sie diesen an einen laufenden CANOpen-Master an. Überprüfen Sie, dass die Netzwerkverkabelung korrekt ist. MG33J403 Danfoss A/S © 05/2015 Alle Rechte vorbehalten. -
Seite 14: Fehlersuche Und -Behebung
Nach einiger Zeit kommt es zu einer Kommunika- ® Abbildung 4.1 LED-Bedienteil VLT CANOpen MCA 105 tionsunterbrechung. Überprüfen Sie die Installation auf eine korrekte Verlegung der CANOpen-Kabel. Überprüfen Sie, ob die Abschirmung am Motorkabel korrekt montiert ist. Danfoss A/S © 05/2015 Alle Rechte vorbehalten. MG33J403... - Seite 15 Parameter 10-05 Zähler Übertragungsfehler und Parameter 10-06 Zähler Empfangsfehler. Diese 2 Parameter müssen die meisten Zeit nahe 0 sein. Wenn sie höhere Werte anzeigen, überprüfen Sie das CANOpen-Kabel auf Störungen, einen falschen Abschluss usw. MG33J403 Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
-
Seite 16: Index
Entladezeit....................4 Zwischenkreiskopplung............... 4 Erdung......................6 Explosionszeichnung................7 Gelieferte Teile..................2 Hochspannung..................4 Kabelklemmenanschlüsse..............9 Kabelspezifikationen................8 Konventionen................... 3 LED-Bedienteil..................12 LED-Status....................12 Montage..................... 7 Motorkabel....................6 Netzversorgung, anlegen..............10 Netzwerkverkabelung................ 11 Danfoss A/S © 05/2015 Alle Rechte vorbehalten. MG33J403... - Seite 17 Index Installationshandbuch MG33J403 Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
