Installation
4.
Positionieren Sie das abisolierte Kabel unter der
Kabelschelle, um eine mechanische Befestigung
und elektrischen Kontakt zwischen Kabelschirm
und Erde herzustellen.
2
1
1 Kabelschirm
2 EMV-Halterung (nur für obere Kabeleinführung verwendet)

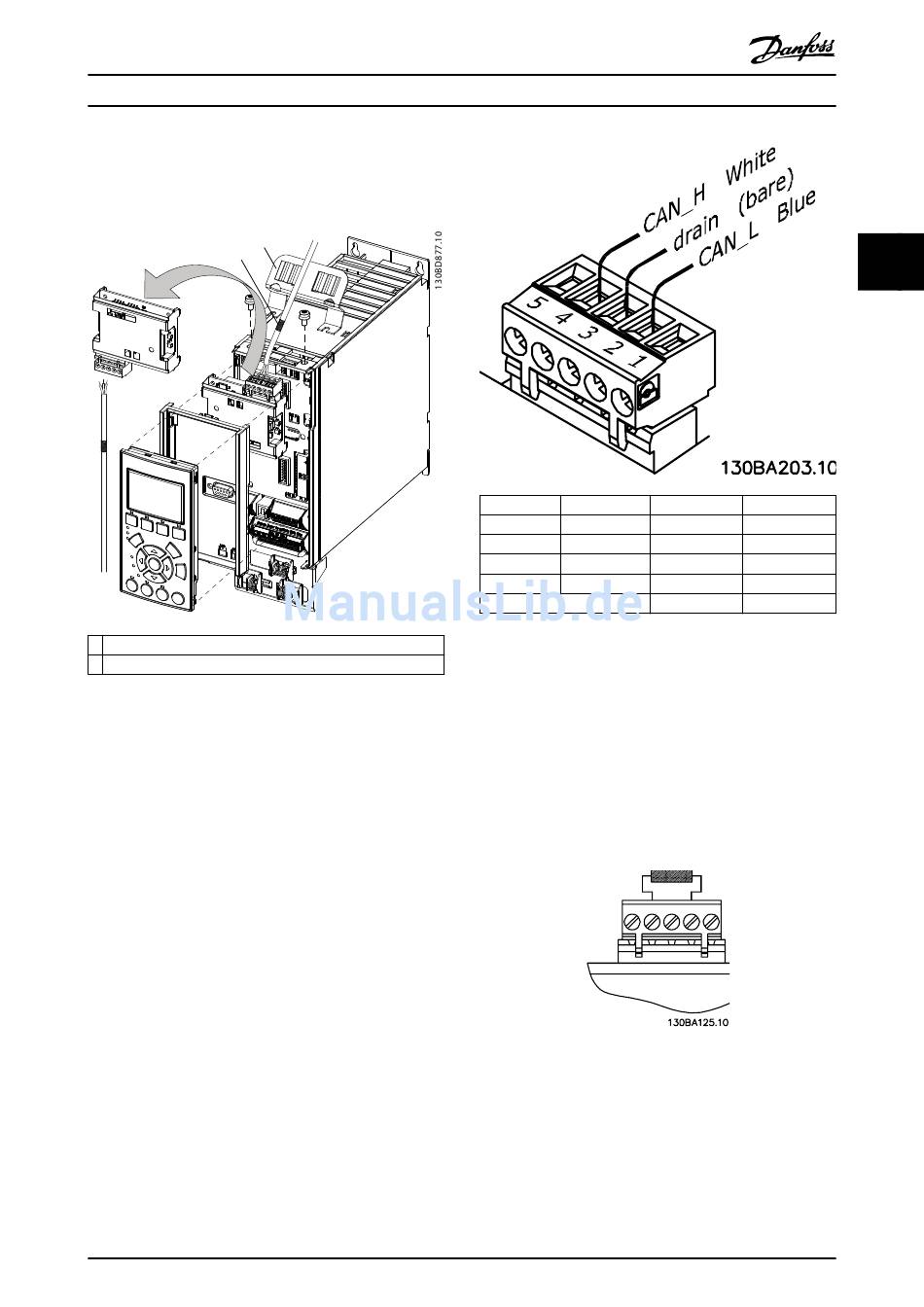

Abbildung 3.5 Verkabelung für Baugrößen A1-A3
MG33J403
Installationshandbuch
TP-Nr.
1
2
3
4
5
Abbildung 3.6 Feldbus-Kabelklemmenanschlüsse
CANOpen-Abschluss
Installieren Sie die Abschlusswiderstände an den Enden der
Busleitung. Montieren Sie den Widerstand zwischen
Klemme 2 (CAN_L) und Klemme 4 (CAN_H).
Die Widerstände haben die folgende Spezifikation:
•
•
•
Abbildung 3.7 Abschlusswiderstand montiert
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
Anschluss
Farbe
–
–
CAN_L
Blau
Drain
(freiliegend)
CAN_H
Weiß
–
–
121 Ω
1 % Metallschicht
1/4 W
3
3
Bezeichnung
Unbenutzt
CAN LOW
Abschirmung
CAN HIGH
Unbenutzt
9
