7. Elektrischer Anschluss
Der elektrische Anschluss muss in Übereinstimmung
mit den örtlichen Vorschriften des EVU bzw. VDE
vorgenommen werden.
Es ist darauf zu achten, dass die auf dem Leistungs-
schild angegebenen elektrischen Daten mit der vor-
handenen Versorgungsspannung übereinstimmen.
Vor Beginn jeder Arbeit an der Pumpe
oder am Motor muss die Versorgungs-
spannung unbedingt abgeschaltet werden.
Es muss sichergestellt werden, dass diese
nicht versehentlich wieder eingeschaltet
werden kann.
Die Pumpe muss bauseits abgesichert
werden und sollte an einen externen Netz-
schalter angeschlossen werden. Auf eine
allpolige Trennung mit Kontakt-
öffnungsweite von min. 3 mm (pro Pol) ist
zu achten.
Die Pumpe muss geerdet werden.
7.1 Motorschutz
Einphasenpumpen:
Die Pumpe besitzt einen eingebauten Thermoschal-
ter und benötigt daher keinen weiteren Motorschutz.
Nach ausreichender Abkühlung schaltet
der Motor automatisch wieder ein.

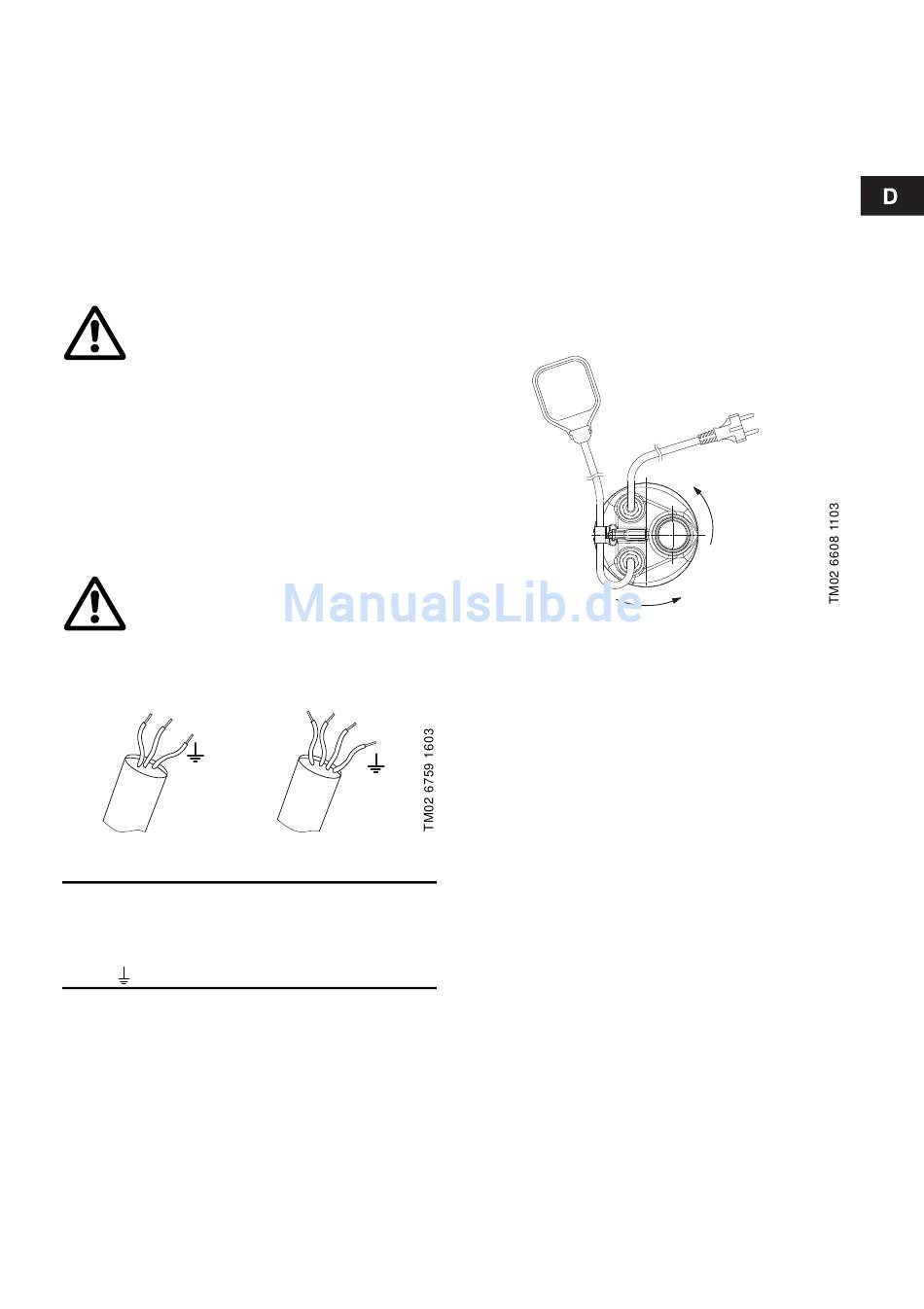

Das Anschlusskabel der Pumpe wie in Abb. 5
gezeigt anschließen.
L
N
~
1
Abb. 5
L1
Schwarz
L2
Blau
L3
Braun
Gelb/grün
Drehstrompumpen:
Die Pumpe muss an einen Motorschutzschalter
angeschlossen werden. Der eingestellte Nennstrom
muss mit den Stromdaten des Pumpen-Leistungs-
schildes übereinstimmen.
L1
L2
L3
~
3
7.2 Kontrolle der Drehrichtung
Nur bei Drehstrompumpen:
Wenn die Pumpe an eine neue Installation ange-
schlossen wird, muss eine Drehrichtungskontrolle
vorgenommen werden.
Vorgehensweise:
1. Pumpe auf eine ebene Unterlage stellen.
2. Pumpe einschalten und sofort wieder ausschal-
ten.
3. Drehrichtung (Ruck) der Pumpe beobachten
(vom oberen Teil der Pumpe gesehen). Die Dreh-
richtung ist korrekt (im Uhrzeigersinn), wenn sich
der Pumpenmantel entgegen dem Uhrzeigersinn
bewegt.
Abb. 6
Ist die Pumpe in einem Rohrsystem installiert, kann
die Drehrichtungskontrolle wie folgt vorgenommen
werden:
1. Pumpe einschalten und Wassermenge prüfen.
2. Pumpe ausschalten, Versorgungsspannung
abschalten und zwei Phasen zum Motor vertau-
schen.
3. Pumpe wieder einschalten und Wassermenge
prüfen.
4. Pumpe ausschalten.
5. Die unter Punkt 1. und 3. erhaltenen Resultate
vergleichen. Die Drehrichtung, welche die grö-
ßere Wassermenge ergibt, ist die richtige.
8. Inbetriebnahme
• Die SPO Pumpe mit Grundplatte muss vor der
Inbetriebnahme mit Flüssigkeit aufgefüllt werden.
Dazu den Einfüllstopfen im oberen Teil der Pumpe
entfernen und Flüssigkeit einfüllen.
Es muss sichergestellt werden, dass sowohl die
Pumpe als auch die Saugleitung mit Flüssigkeit
aufgefüllt sind.
• Versorgungsspannung einschalten und warten,
bis die Flüssigkeit aus der Druckleitung heraus-
läuft.
• Falls die Pumpe nicht korrekt funktioniert, die Ver-
sorgungsspannung abschalten. Für Störungsursa-
che, siehe Abschnitt 11. Störungsübersicht.
17
