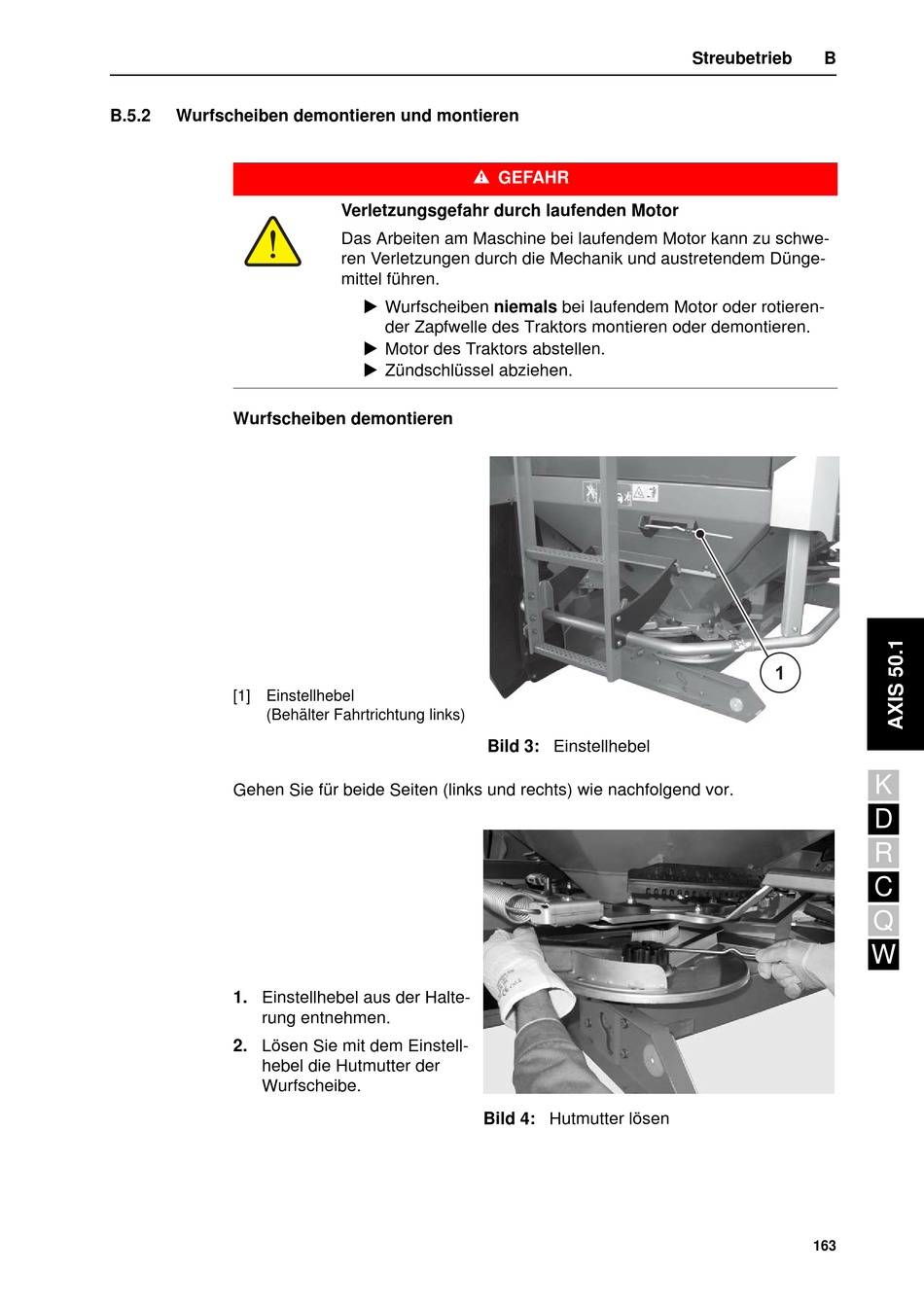

B.5.2 Wurfscheiben demontieren und montieren
Wurfscheiben demontieren
[1] Einstellhebel
(Behälter Fahrtrichtung links)
Gehen Sie für beide Seiten (links und rechts) wie nachfolgend vor.
1. Einstellhebel aus der Halte-
rung entnehmen.
2. Lösen Sie mit dem Einstell-
hebel die Hutmutter der
Wurfscheibe.
n GEFAHR
Verletzungsgefahr durch laufenden Motor
Das Arbeiten am Maschine bei laufendem Motor kann zu schwe-
ren Verletzungen durch die Mechanik und austretendem Dünge-
mittel führen.
 Wurfscheiben niemals bei laufendem Motor oder rotieren-
der Zapfwelle des Traktors montieren oder demontieren.
 Motor des Traktors abstellen.
 Zündschlüssel abziehen.
Bild 3: Einstellhebel
Bild 4: Hutmutter lösen
