A
Inbetriebnahme
K
D
R
C
Q
W
EMC
122
Funktion
Die Öffnungsschieber werden durch zwei Hydraulikzylinder getrennt betätigt. Die
Hydraulikzylinder werden über Hydraulikschläuche mit der Schieberbetätigung
im Traktor verbunden.
Die Hydraulikleitungen zwischen Hydraulikzylindern und Schieberbetätigung bei
Verwendung der Zwei-Wege-Einheit sind zusätzlich mit einem Schutzschlauch
ummantelt, um Verletzungen des Bedienungspersonals durch Hydrauliköl zu
vermeiden.
Hydraulikleitungen immer nur mit unbeschädigtem Schutzmantel anschlie-
ßen.
Variante
Hydraulikzylinder
R
Einfach wirkende Hydrau-
likzylinder mit Zwei-
Wege-Einheit

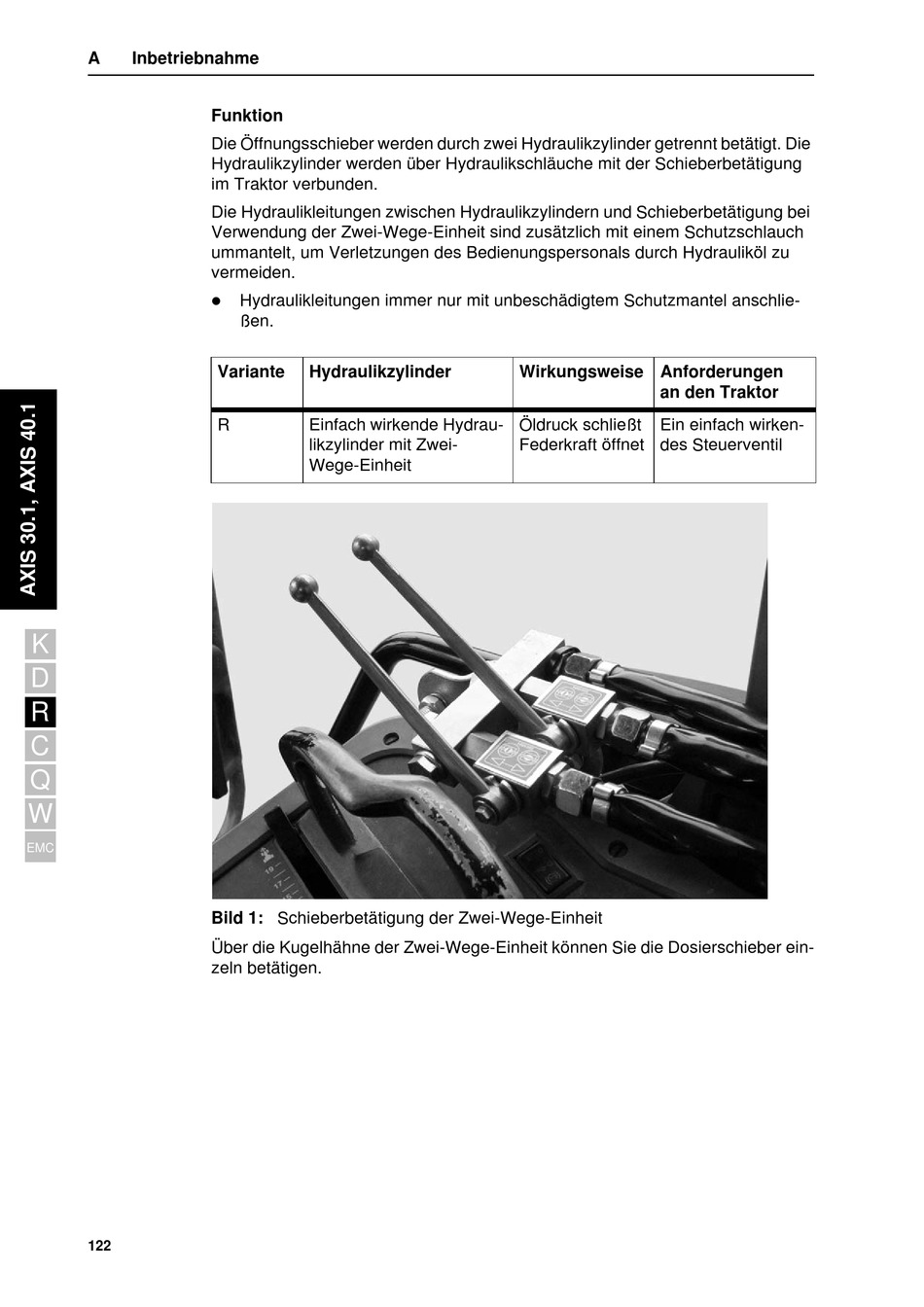

Bild 1: Schieberbetätigung der Zwei-Wege-Einheit
Über die Kugelhähne der Zwei-Wege-Einheit können Sie die Dosierschieber ein-
zeln betätigen.
Wirkungsweise Anforderungen
an den Traktor
Öldruck schließt
Ein einfach wirken-
Federkraft öffnet
des Steuerventil
